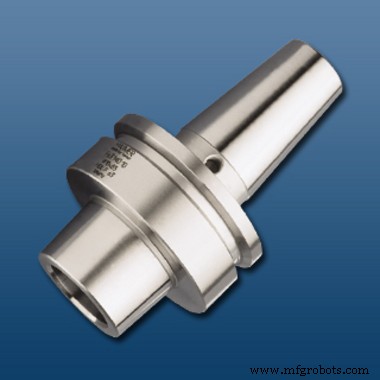

HSK A, E & F gereedschaphouders: Populaire ontwerpen uitgelegd

De geschiedenis van de bewerkingstechnologie kenst een constante evolutie, waarbij machines, snijgereedschappen en componenten op verschillende tempos vorderen en elkaar regelmatig overholen. Toen de spindelsnelheden in de vroege jaren '90 begonnen te stijgen, kwamen een groep internationale fabrikanten, akademici en de Vereniging van Duitse Gereedschapsfabrikanten bijeen om ervoor te zorgen dat de prestaties van gereedschaphouders niet achterbleven. Hun werk resulteerde in de Duitse DIN-standaarden voor HSK-gereedschaphouders en spindels.

Het leuke deel: er is niet één stijl HSK-gereedschaphouder. De groep definieerde in totaal zes (!) HSK-stijlen, vertegenwoordigd door de letters A tot en met F. Elke stijl heeft verschillende kenmerken voor gerichte toepassingen, maar in een notendop: stijlen A, B, C en D zijn ontworpen voor standaardtoepassingen, en stijlen E en F voor hogere snelheidstoepassingen.

In dit artikel vindt u een snelle primer over HSK, alsook diepere duiken in de drie populairste HSK-vormen: A, E en F.

De basisprincipes van HSK

Het kenmerkende kenmerk van HSK-gereedschaphouders is hun holle 1/10 kegel. Bij hoge draaisnelheden kunnen spindels iets uiteenklappen, waardoor een traditionele steile kegel gereedschaphouder (CT, BT, NMTB) in de spindel wordt ingetrokken en de machineprecisie negatief beïnvloed wordt. De holle kegel van HSK-gereedschaphouders is ontworpen om mee te ekspanderen met de spindel, met de elastische vervorming van de kegel, wat consistente en stevige contact met de spindelwand garandeert.

Daarnaast, wanneer een HSK-trekbout de gereedschaphouder klemt, wordt de gereedschaphouder in de spindel getrokken, wat een tweede contactoppervlak creëert tussen de flens van de gereedschaphouder en het spindelvlak. Dit helpt de positioneringsnauwkeurigheid te waarborgen en biedt extra steun tegen radiale krachten bij zwaardere snijbewerkingen.

HSK-gereedschaphouders komen in een reeks maten die direct gerelateerd zijn aan de flensdiameter in millimeters: 25, 32, 40, 50, 63, 80, 100, 125 en 160.

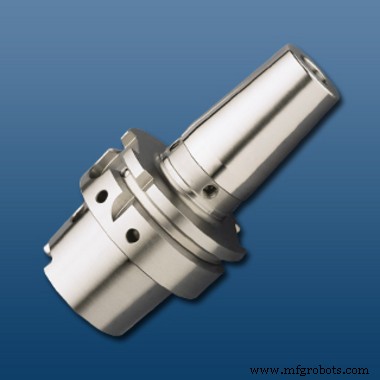

HSK A: De meest voorkomende stijl

Van de zes stijlen van HSK-gereedschaphouders is de A-stijl de meest voorkomende. Ontworpen voor matige tot hoge spindelsnelheden en matig koppel, hebben HSK A-gereedschaphouders de volgende kenmerken:

• Aandrijfspatten in de steel: voor hogere koppeloverdracht. Deze patten zijn ongelijk, zodat de gereedschaphouder maar op één manier in de spindel georiënteerd kan worden.
• Spanten en sleutelgaten in de flens: voor hoge-snelheid automatische gereedschapswissels
• Boorgat in de flens: voor een gereedschaphouder ID-chip
• Interne koelvloeistofbuizen: voor hoge-druk koeling

HSK A-gereedschaphouders zijn op voorraad bij HAIMER in de volgende maten:

• HSK 32A
• HSK 40A
• HSK 50A
• HSK 63A
• HSK 80A
• HSK 100A
• HSK 125A

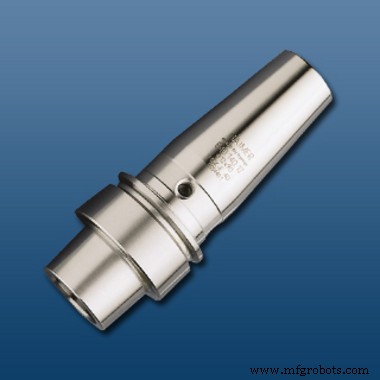

HSK E: Voor hoge-snelheidsprestaties

Gebouwd voor hogere spindelsnelheden, verwijdert de HSK E-stijl alle onbalansbronnen die in HSK A-stijl gereedschaphouders zitten. Dit omvat:

• Geen aandrijfspatten: koppeloverdracht alleen via de spindel-gereedschaphouder verbinding

• Geen sleutelgaten in de flens: alleen een symmetrisch gat, wat resulteert in iets langzamere gereedschapswissels
• Geen boorgat in de flens: voor gereedschaphouder ID-chips

De perfect symmetrische HSK E-vorm maakt het ideaal voor extreem hoge-snelheid, laag-koppel bewerkingsapplicaties. HSK E-stijl houders zijn op voorraad bij HAIMER in de volgende maten:

• HSK 25E
• HSK 32E
• HSK 40E
• HSK 50E

HSK F: Voor veeleisende hoge-snelheidstoepassingen

Ook voor hoge-snelheid, laag-koppel toepassingen, zijn HSK F-stijl gereedschaphouders identiek aan de HSK E-gereedschaphouders, met uitzondering van één belangrijke factor: de kegels zijn eigenlijk één maat kleiner dan een E-stijl steel van dezelfde maat. Dus een HSK 63F gereedschaphouder heeft dezelfde kegelmaat als een HSK 50E gereedschaphouder.

Waarom is dit belangrijk? De verkleinde kegelmaat laat ruimte voor een groter flensvlak, wat toelaat voor een groter flens-tot-spindelvlak contactoppervlak. HAIMER heeft HSK F-stijl houders op voorraad in de volgende configuraties:

• HSK 63F
• HSK 80F (met Makino-stijl aandrijfpennen)

En onthoud, A, E en F zijn misschien de populairste stijlen van HSK-gereedschaphouders, maar er zijn andere opties ook. Als u meer wilt weten over de voordelen die HSK-gereedschaphouders uw werkplaats kunnen bieden, neem dan vandaag nog contact op met Haimer om de specifieken van wat u nodig heeft te bespreken. Of u nu werkt met standaardtoepassingen of hoge-snelheidstoepassingen met meer gecompliceerde variabelen, HAIMER kan de juiste gereedschaphouder voor het werk leveren.
