Uitgebreide Osai CNC GTL Programmeringsgids: Stap-voor-Stap Voorbeeld

De Osai 10 Series stelt programmeurs in staat om CNC programma's te maken met standaard programmeertaal (G1-G2-G3) of GTL, een hoog-niveau programmeertaal. Hier is een compleet Osai GTL programmeringsvoorbeeld.

Osai CNC GTL Programma Voorbeeld

N1 (DIS,"VOORBEELD 3") N2 S...F...T1.1M6 M... N3 o1=X20 Y21 a45 N4 l1=X0 Y-60,a180 N5 l2=X50 Y0,a90 N6 c6=o1 I-38 J-35 r10 N7 l3=c6,a135 N8 l4=c6,a-45 N9 l5=X0 Y-50,a180 N10 l6=X-50 Y-65,a60 N11 l7=X-25 Y0,a90 N12 c3=I-65 J0 r55 N13 c4=I0 J80 r55 N14 p2=c3,c4 N15 c1=p2,r-15 N16 p3=X40 Y80 N17 c2=c1,p3,r40 N18 c5=I55 J80 r13 N19 l8=X70 Y0,a-90 N20 G21 G42 l8 N21 Z-10 N22 l1 N23 r-5 N24 l2 N25 r12 N26 l3 N27 c6 N28 l4 N29 l5 N30 l6 N31 l7 N32 r40 N33 c1 N34 c2 N35 r-5 N36 c5 N37 r-5 N38 l8 N39 G20 G40 l1 N40 G Z20 N41 X... Y... M30

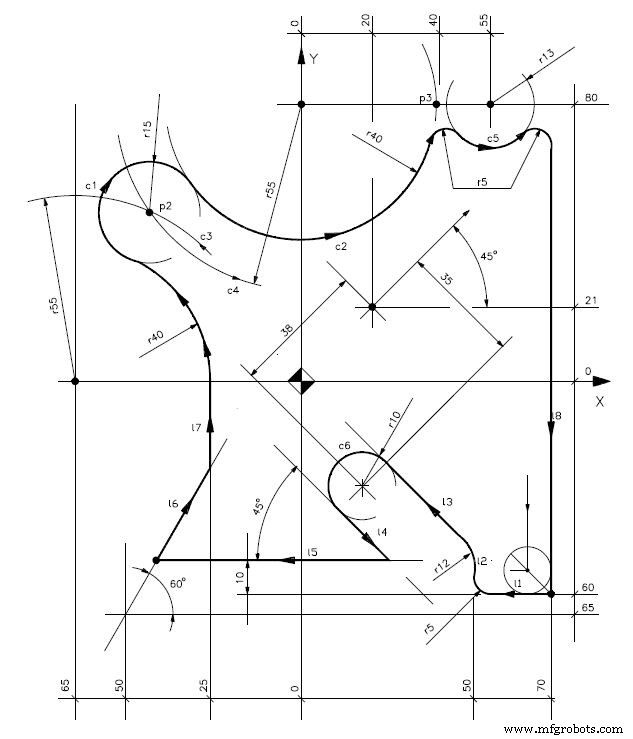

Toelichting: Dit voorbeeld toont de kracht van GTL voor complexe 2D geometrie. Het gebruikt oorsprongspunten (o1), lijnen (l1-l8), cirkels (c1-c6), en snijpunten (p2, p3) om een gedetailleerd profiel te definiëren. De werkelijke bewerking start bij N20 met G21 (metrisch), G42 (radiuscompensatie rechts), en volgt het gedefinieerde profiel via de benoemde geometrische elementen.

Osai GTL Geometrische Programmering Demo: Geavanceerd Hoog-Niveau Voorbeeld Uitgebreid Osai 10 Series GTL Programmeringsvoorbeeld voor CNC Bewerking
