Quincunx CNC-plasma snijprogramma voorbeeld: G91 incrementele besturing

CNC-programmavoorbeeld om een Quincunx (vijfpuntpatroon) te snijden op een CNC-plasma snijbesturing. Dit programma is geschreven in G91 incrementele programmering.

Wat is een CNC-plasma snijmachine

Plasma snijden

Plasma snijden is een proces dat gebruikt wordt om staal en andere metalen van verschillende dikten (of soms andere materialen) te snijden met een plasma brander. In dit proces wordt een inerte gas (in sommige units gecomprimeerde lucht) met hoge snelheid uit een mondstuk geblazen; tegelijkertijd wordt een elektrische boog gevormd door dat gas van het mondstuk naar het te snijden oppervlak, waardoor een deel van dat gas tot plasma wordt. Het plasma is voldoende heet om het metaal te smelten en beweegt voldoende snel om gesmolten metaal van de snede weg te blazen.

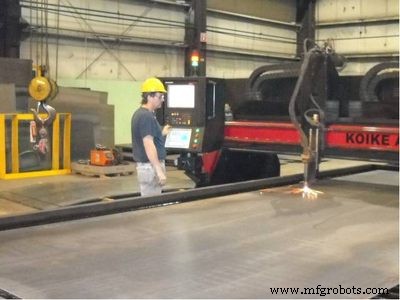

CNC-plasma snijmachine

CNC-plasma snijder

Een "CNC-plasma" systeem is een machine die een plasma brander draagt en die brander kan bewogen in een pad gedreven door CNC (Computer Numerical Control), wat betekent dat een computer de beweging van de machine stuurt op basis van numerieke codes in een programma.

Plasma snijbesturing programma voorbeeld

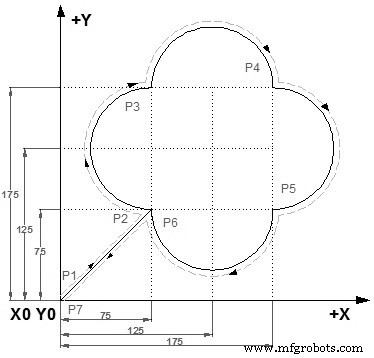

Quincunx een CNC-plasma snijbesturing programma voorbeeld

Relatieve coördinaten programmeren

G92 X0 Y0 (P1) G00 X75 Y75 (P2) G02 Y100 I0 J50 (P3) G02 X100 I50 J0 (P4) G02 Y-100 I0 J-50 (P5) G02 X-100 I-50 J0 (P6) G00 X-75 Y-75 (P7) M02

Dit voorbeeld toont hoe G91 (incrementeel) samen met G02 (cirkelinterpolatie CW) en I/J-parameters een symmetrisch patroon van bogen genereert. Ideaal voor oefening met plasma-snijcontrollers.
