Fanuc G75 groefcyclus CNC-programmavoorbeeld
Ik heb gepost over Fanuc G75 Grooving Cycle. De Fanuc G75 groefsteekcyclus heeft meerdere parameters, die kunnen worden ingesteld op basis van uw behoeften. In dit bericht is hier een voorbeeld van een cnc-programma voor de G75 Fanuc-groefcyclus. Hoewel het een eenvoudig voorbeeld van een cnc-programma is voor groefsteken, kan dit cnc-programma eenvoudig worden aangepast aan uw behoeften.
De fanuc G75 groefcyclus wordt kort beschreven in dit artikel Fanuc G75 Grooving Cycle, dus hier is het cnc-programmavoorbeeld en wat uitleg van het cnc-programma.
CNC-programmeervoorbeeld van Fanuc G75 groefcyclus

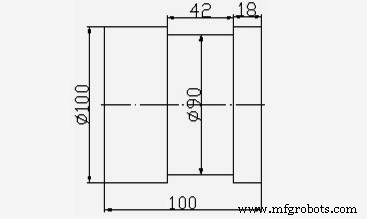

Fanuc G75 groefcyclus CNC-programmavoorbeeld
N10 T0202 N20 G92 S500 M42 N30 G97 S400 M03 N40 G00 X110 Z0 M08 N50 G01 Z-22 F0.5 N60 G75 R1 N70 G75 X90 Z-60 P2000 Q3000 R0 F0.1 N80 G00 X120 Z100 N90 M30
Opmerking:de groeffrees is 4 mm breed, dus ik ben uitgegaan van z-22.
Elke keer dat het groeffreesgereedschap 2 mm (P2000) snijdt in de x-as en 1 mm terugtrekt (Pecking, First R1)
Nadat een groef in de x-as is voltooid, wordt de volgende groef gestart door het groefgereedschap 3 mm (Q3000) in de z-as te verplaatsen en wordt deze herhaald.
