Boog frezen met G2 I &J CNC-programmavoorbeeld

Voorbeeldcode CNC-programma met tekening om te laten zien hoe een boog kan worden gefreesd op een cnc-freesmachine.
G02 Circulaire interpolatie Rechtsom met I &J wordt gebruikt voor boogbewerking.

G2 circulaire interpolatie CW

G2 X... Y... I... J...

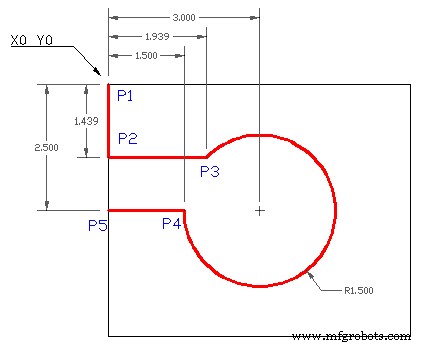

Programmavoorbeeld

Boog frezen met G2 I &J

G0 X0 Y0 (P1)
G1 X0 Y-1.493 F... (P2)
X1.939 (P3)
G2 X1.5 Y-2.5 I1.061 J-1.061 (P4)
G1 X0 (P5)

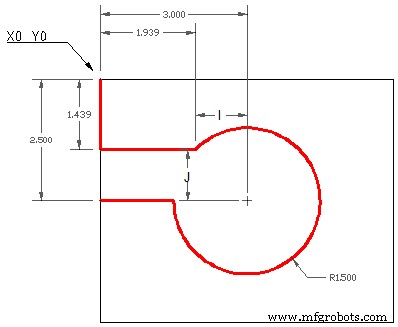

G2 I &J-berekeningsmethode

De onderstaande afbeelding laat zien hoe I- en J-waarden worden berekend voor boogbewerking met  G2 circulaire interpolatie.

G2 I &J-berekening


CNC machine

  • CNC machine
  • Industriële robot
  • Industrieel materiaal
    1. Fanuc CNC-programmavoorbeeld
    2. CNC-programmavoorbeeld G03 circulaire interpolatie
    3. G81 boren voorgeprogrammeerde cyclus CNC freesprogramma voorbeeld
    4. CNC G81 boorcyclusprogramma voorbeeld
    5. Voorbeeldprogramma CNC-frezen
    6. CNC Frezen Circulaire Interpolatie G02 G03 G-Code Programma Voorbeeld
    7. CNC freesmachine programmeervoorbeeld voor beginners
    8. Sleuffrezen een voorbeeld van een CNC-programmavoorbeeld
    9. Haas CNC G71 Bolt Hole Arc Command Voorbeeldprogramma
    10. CNC Frezen G70 Bolt Hole Circle Program Voorbeeld
    11. G84 Voorbeeld van een CNC-tapcyclus
    Parameter Beschrijving
    X Coördinaten van het eindpunt van de boog in de x-as.
    J Coördinaten van het eindpunt van de boog in de y-as.
    Ik Afstand van het beginpunt van de boog tot het middelpunt van de boog in de X-as.
    J Afstand van het beginpunt van de boog tot het middelpunt van de boog in de Y-as.
