Fanuc CNC G81 boorcyclus programma – Stap-voor-stap voorbeeld

Fanuc G81 boorcyclus wordt gebruikt voor eenvoudige booroperaties, dus hier is een CNC-programma-voorbeeld dat demonstreert hoe de G81-boorcyclus gebruikt kan worden.

CNC-programma

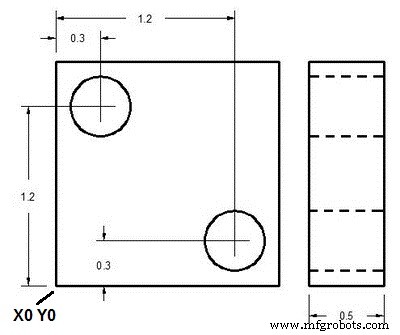

Fanuc CNC G81 boorcyclus programma – Stap-voor-stap voorbeeld

Fanuc G81 Boorcyclus Voorbeeldprogramma

N1 T1 M06 N2 G90 G54 G00 X.3 Y1.2 N3 S1200 M03 N4 G43 H01 Z1. M08 N5 G81 Z-.6 R.1 F10 N6 X1.2 Y.3 N7 G80 G00 Z1. M09 N8 G28 G91 Z0. M05 N9 M30

Uitleg

N1- Werktuigwissel naar werktuig nr.1

N2- Werktuig verplaatst zich snel naar eerste boorpositie X0.3 Y1.2 rekening houdend met Nulverschuiving nr. 1

N3- Boor begint te draaien kloksgewijs met 1200 rpm.

N4- Boor neemt diepte Z1. rekening houdend met werktuiglengtecompensatie (G43 H01), koeling wordt aangezet.

N5- Boorcyclus parameters, boordiepte en snijvoeding worden gegeven, met deze opdracht wordt de eerste boor gemaakt op de huidige positie (X0.3 Y1.2).

N6- Aangezien de boorcyclus haar werk voortzet met elke asbeweging, wordt de volgende boor gemaakt op X1.2 Y0.3

N7- Boorcyclus geannuleerd met G80 commando, Koeling uitgezet.

N8- Aangezien de operatie voor dit onderdeel voltooid is, wordt het snijwerktuig naar referentiepositie gebracht, en snijder rotatie gestopt.

N9- CNC-deelprogramma beëindigd.

G- en M-codes

Code	Beschrijving
T	Gebruikt werktuig nr.
M06	Werktuigwisselcommando.
G90	Absoluut programmeren
G54	Nulverschuiving nr.1
G00	Snelle verplaatsing
S	Snijder snelheid
M03	Snijder rotatie Kloksgewijs
G43	Werktuiglengtecompensatie.
M08	Koeling aan.
G81	Fanuc boorcyclus.
F	Snijvoeding.
G80	Ingebedde cyclus annuleren.
M09	Koeling uit.
G28	Terugkeer naar referentiepositie.
G91	Incrementaal programmeren.
M05	Snijder rotatie stop.
M30	CNC deelprogramma einde met terugkeer naar programma-start.
