Fanuc G94 Facing Cycle CNC-voorbeeldprogramma

Fanuc G94 één doorgang gerichte cyclus

Fanuc G94 G-code wordt gebruikt voor ruw vlakken.

Fanuc G94-vlakcyclus wordt gebruikt voor eenvoudig vlakken (one-pass facing), maar meerdere passages zijn mogelijk door de Z-aslocatie van extra passages te specificeren.

Gerelateerd: Fanuc G72 gerichte ingeblikte cyclus

Fanuc G94 facing cycle is zeer eenvoudig te programmeren en te gebruiken. G94 G-codeparameters worden hieronder uitgelegd,

G94 X… Z…
X:eindpunt in X-as.
Z:eindpunt in Z-as.

CNC-programmacode met behulp van Fanuc G94 Facing Cycle

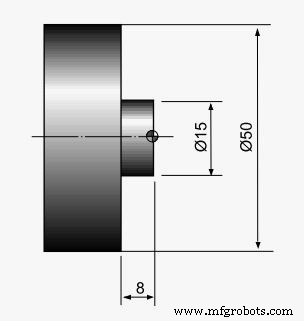

Fanuc G94 Facing Cycle CNC-voorbeeldprogramma

N10 G50 S2500
N20 G96 S180 M03
N30 T0100
N40 G00 X55.0 Z2.0 T0101
N50 G94 X15.0 Z-2.0 F0.2
N60 Z-4.0
N70 Z-6.0
N80 Z-8.0
N90 G00 X200.0 Z200.0 T0100
N95 M30

Uitleg van CNC-programmacode met Fanuc G94 Facing Cycle

N40 :toont de startpositie van het gereedschap.

N50:de waarden van x en z met de G94-vlakke cyclus zijn de bestemmingswaarden voor de vlaksnede.

N60 :G94 is een modale G-code. "Modale" G-code, wat betekent dat ze van kracht blijven totdat ze worden geannuleerd of vervangen door een tegenstrijdige G-code. Dit betekent dat de G90-draaicyclus actief blijft totdat er een ander bewegingscommando wordt gegeven, zoals G00, G01 enz.

Maar zoals u kunt zien, toont het cnc-programmablok N60 alleen de waarde voor de z-as, dus dit betekent dat de G94-vlakcyclus zal blijven werken en nu zal de G94-vlakcyclus de tweede vlaksnede maken, waarvan de x-aswaarde behouden blijft hetzelfde, maar de z-aswaarde is nu -4.0

N70 :de derde gerichte snede wordt genomen bij -6,0

N80 :vierde snede wordt genomen bij -8.0

N90:dit cnc-programmablok toont een tegenstrijdige G-code voor G94, namelijk G00, dus dit betekent dat de Fanuc G94-gezichtscyclus is beëindigd. De tool gaat snel naar x200 z200.
