CNC-nutfrezen voorbeeld: Peck-frezen tutorial

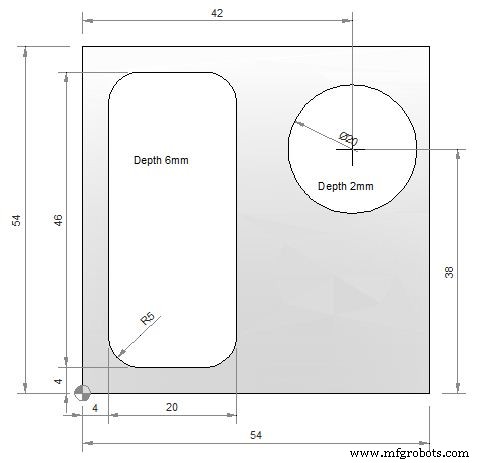

Dit CNC-freesprogramma toont hoe een programma gemaakt kan worden om nuten op een CNC-freesmachine te frezen. Het voorbeeld gebruikt peck-frezen om materiaal weg te nemen voor een rechthoekige en een ronde nut.
CNC-nutfreesprogramma voorbeeld
Hoofdprogramma
Freesdiameter: 10 mm
N05 G55 N10 M6 T2 H3 G43 M3 N15 S1000 F60 N20 G0 X9 Y9 Z1 N25 G1 Z0 N30 M98 P030035 N35 G0 Z1 G90 N40 X42 Y38 N45 G1 Z-2 F30 N50 X47 F300 N55 G3 X47 Y38 I-5 J0 N60 G0 Z100 N65 G49 N70 M30
Subprogramma
O0035 N05 G1 Z-2 G91 F30 N10 X10 F100 N15 Y36 N20 X-10 N25 Y-36 N30 M99
Uitleg
Hoewel dit CNC-freesprogramma zichzelf verklarend is, roept de volgende code het subprogramma nr. 0035 drie keer aan:
M98 P030035
