6 meest populaire soorten mechanische lagers

Een mechanisch lager is een onderdeel dat tussen twee delen wordt gebruikt en dat rotatie- of voeringbeweging mogelijk maakt, wrijving vermindert en de prestaties verbetert om energie te besparen.

Zowel metalen als plastic lagers zijn overal te vinden, van koelkasten tot computers tot de ongeveer 100 lagers in uw auto. Het concept erachter is simpel:dingen rollen beter dan ze glijden. Zonder lagers zouden de wielen in uw auto rammelen, zouden de tandwielen van de transmissie niet in elkaar kunnen grijpen en zou de auto niet soepel lopen. Ze zijn samengesteld uit een glad binnen- en buitenoppervlak van metaal waar metalen ballen tegenaan kunnen rollen. De kogels of rollen helpen de last te "dragen" en het apparaat functioneert efficiënter.

Er zijn veel verschillende soorten lagers, elk gebruikt voor specifieke doeleinden en ontworpen om specifieke soorten belastingen te dragen, radiaal of stuwkracht. Hier kijken we naar de 6 meest populaire typen:glijlagers, wentellagers, juweellagers, vloeistoflagers, magnetische lagers en buiglagers.

1) Glijlagers

Glijlagers zijn het eenvoudigste type lager en bestaan ​​alleen uit het lageroppervlak zonder rolelementen. Ze hebben een hoog draagvermogen, zijn over het algemeen de goedkoopste en hebben, afhankelijk van de materialen, een veel langere levensduur dan andere typen.

2) Rolling Element-lagers

Rolling element lagers plaatsen kogels of rollen tussen twee ringen – of “races” – die beweging mogelijk maken met weinig rolweerstand en glijden. Deze lagers omvatten kogellagers en rollagers.

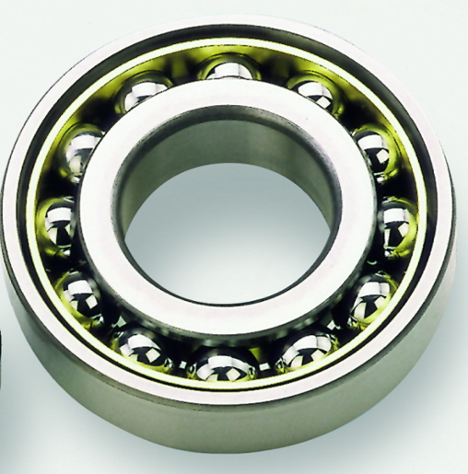

Kogellagers zijn het meest voorkomende type wentellager. Deze lagers kunnen zowel radiale als stuwkracht aan, maar worden meestal gebruikt waar de belasting relatief klein is. Door zijn structuur is er niet veel contact met de ballen op de binnen- en buitenringen. Als het lager overbelast is, zouden de kogels vervormen en het lager beschadigen. Rollagers kunnen een veel zwaardere, radiale belasting aan, zoals transportbanden, omdat ze geen kogels gebruiken. In plaats daarvan hebben ze cilinders die meer contact tussen de races mogelijk maken, waardoor de belasting over een groter gebied wordt verspreid. Dit type lager is echter niet ontworpen om veel stuwkracht aan te kunnen.

3) Juweellagers

Juweellagers zijn glijlagers met een metalen spindel die in een met juwelen omzoomd draaigat draait. Ze dragen ladingen door de as iets uit het midden te rollen en worden meestal gebruikt in mechanische horloges of klokken. Dit komt door hun lage en voorspelbare wrijving die de nauwkeurigheid van het horloge verbetert.

4) Vloeistoflagers

Vloeistoflagers ondersteunen hun belasting met een dunne laag gas of vloeistof en kunnen in twee typen worden ingedeeld:vloeistofdynamische lagers en hydrostatische lagers. Vloeistofdynamische lagers gebruiken rotatie om de vloeistof te vormen tot een smerende wig tegen het binnenoppervlak. In hydrostatische lagers zijn de vloeistoffen - meestal olie, water of lucht - afhankelijk van een externe pomp.

Vloeibare lagers worden gebruikt in toepassingen met hoge belasting, hoge snelheden of hoge precisie die gewone kogellagers niet aankunnen of zouden lijden aan verhoogde trillingen en lawaai.

5) Magnetisch lager

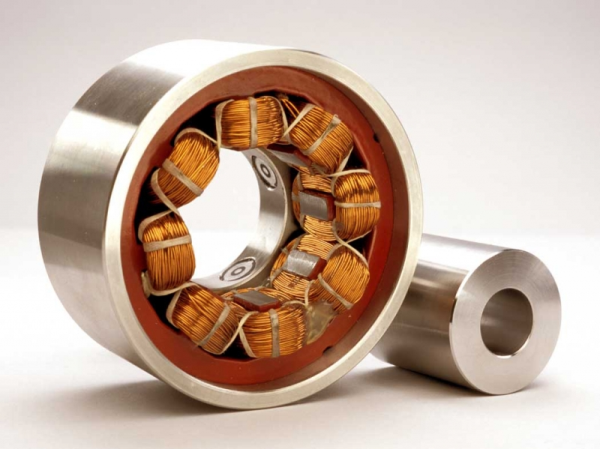

Magnetische lagers ondersteunen bewegende delen zonder fysiek contact, in plaats daarvan vertrouwend op magnetische velden om de lasten te dragen. Ze hebben een continue stroomtoevoer nodig om de belasting stabiel te houden, en hebben dus een back-uplager nodig in het geval van een stroomstoring of een storing in het regelsysteem.

Magnetische lagers hebben een zeer lage en voorspelbare wrijving en kunnen zonder smering of in vacuüm werken. Ze worden steeds vaker gebruikt in industriële machines zoals turbines, motoren en generatoren.

6) Buiglager

Een typisch buiglager is een onderdeel dat twee andere verbindt, zoals een scharnier, waarbij de beweging wordt ondersteund door een lastelement dat buigt. Deze lagers moeten herhaaldelijk worden gebogen, dus materiaalkeuze is essentieel. Sommige materialen bezwijken na herhaaldelijk buigen, zelfs bij lage belastingen, maar met de juiste materialen en lagerontwerp kan het buiglager een onbeperkte levensduur hebben. Een ander opmerkelijk kenmerk van dit lager is zijn weerstand tegen vermoeidheid. Veel andere lagers die afhankelijk zijn van kogels of rollen kunnen vermoeid raken als de rolelementen tegen elkaar afvlakken.

Hier heb je het! Hebben we een type lager gemist dat uw voorkeur heeft? Heeft u meer vragen over specifieke soorten lagers? Laat het ons weten in de comments hieronder.
