Beginnende CNC-bedieners een standaard CNC ingeblikte cyclusvoorbeeld G90

Basisprogramma met ingeblikte CNC-cycli voor beginnende CNC-machinisten

Een basis cnc-programmeeroefening voor nieuwe cnc-machinisten / nieuwe cnc-programmeurs die net aan hun professionele carrière moeten beginnen.

Dit cnc-programmavoorbeeld laat het gebruik van de G90-ruwdraaicyclus op een zeer uitgebreide manier zien.

Beginnende cnc-machinisten moeten dergelijke cnc-programmeertechnieken leren en ze vervolgens onder de knie krijgen.

Basis CNC-programma

Een programmavoorbeeld voor Fanuc cnc-besturing.

Dit cnc-programma gebruikt

Cyclus voor ruw draaien G90.

G50 spilsnelheidsbeperking.

Er worden twee gereedschappen gebruikt om de bewerking van het onderdeel te voltooien.

Eerste gereedschap maakt voorbewerkingssneden met G90-voordraaicyclus.

Het tweede gereedschap maakt de afwerksnede.

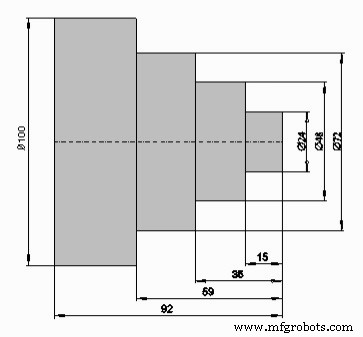

Basis CNC Voorgeprogrammeerde Cyclus Voorbeeld Programmacode

Basis CNC ingeblikt cyclusprogramma

N10 G40 G00
N20 G99
N30 M5
N40 M9
N50 G54
N60 T0101
N70 G50 S3500
N80 G96 S0240 M4
N90 G00 X102. Z0.1
N100 G01 X-2. F0.15 M7
N110 G00 X101. Z2.
N115 G90 X90.0 Z-58.8 F0.3
N120 X80.0
N125 X73.0
N126 G00 X73
N127 G90 X63 Z-34.8 F0.3
N128 X55.
N130 X49.
N140 G00 X49.
N150 G90 X39. Z-14.8 F0.3
N160 X31.
N170 X25.
N430 G00 X150. Z100.
N440 T0202
N450 G50 S4500
N460 G96 S0380 M4
N470 G00 X-1.6 Z2.
N480 G42 G01 Z0. F0.1
N490 G01 X24.
N500 G01 Z-15.
N510 G01 X48.
N520 G01 Z-35.
N530 G01 X72.
N540 G01 Z-59.
N550 G01 X102.
N560 G40
N570 G00 X150. Z100.
N580 M5
N590 M9
N600 M30
