CNC-programmeergids: G76 draadcijclus voorbeelden voor kegeldraden
De G76-draaicyclus wordt gebruikt voor draadbewerking op een CNC-draaibank. Het voordeel van de G76-draaicyclus is dat de G76 G-code de CNC-machinist volledige controle geeft over de diepte van elke snede tijdens het draaien.
Voor een volledige beschrijving van de G76-draaicyclus, lees CNC Fanuc G76-draaicyclus.
De G76-draaicyclus kan ook gebruikt worden voor kegeldraden. Voor een volledige beschrijving van kegeldraden met de G76-draaicyclus, lees Kegeldraden met G76-draaicyclus.
Hieronder volgt een CNC-programmeervoorbeeld dat laat zien hoe kegeldraden bewerkt kunnen worden met de G76-draaicyclus.

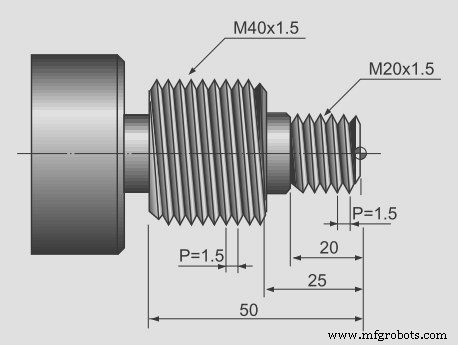

Kegeldraden met G76-draaicyclus
G76-draaicyclus een CNC-programmeervoorbeeld
N10 T3 N20 G97 S800 M03 N30 G00 X30 Z5 T0303 N40 G76 P021060 Q100 R100 N50 G76 X18.2 Z-20 P900 Q200 F1.5 N60 G00 X50 Z-20 N70 G76 P021060 Q100 R100 N80 G76 X38.2 Z-52 P900 Q200 F1.5 N90 G00 X200 Z200 N100 M30
