Productieproces capacitieve aanraakpanelen

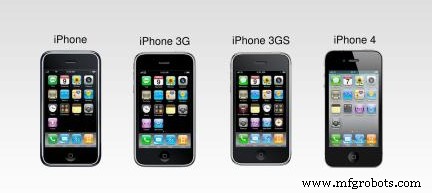

Het capacitieve aanraakscherm wordt sinds 1983 gebruikt. Het werd op het bovenste horlogeglasoppervlak geëtst. Een goed voorbeeld:Apple plaatste het op de smartphone dat verandert ons leven totaal.

Kortom, het capacitieve aanraakscherm bevatdrie lagen en elke laag heeft substraatglas . nodig als een basis . Na het lezen van dit bericht zul je zien welke grondstoffen nodig zijn en leer meer over het gedetailleerde productieproces .

1. Aanraaksensor productieproces

1.1 ITO (Indium Tin Oxides) patroonvormingsstadium

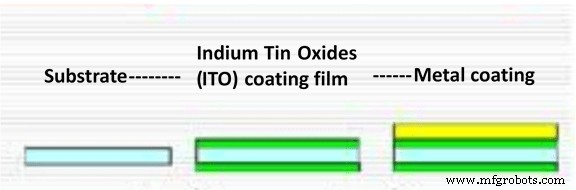

Onder vacuüm omstandigheden gebruikfysisch of chemisch methoden om een filmlichaam . te krijgen .

Er zijn 3 manieren om een ​​oppervlak te coaten:vacuümverdamping , magnetron sputteren , en chemische dampafzetting .

Tijdens het sputteren  stadium kunnen we UV (ultraviolette stralen) . gebruiken om het filmglazen substraat te reinigen. Na het weerstaan ​​van applicatie, belichting, zeefdruk, uitharding en framebedrading, krijgen we patronen op het substraatglas. Vervolgens kunnen we dezelfde methode gebruiken om het glas schoon te maken en te coaten .

1.2 Modularisatiefase

Vóór deze fase moeten we ervoor zorgen dat alle componenten schoon zijn door een UV-reinigingssysteem .

Gebruik daarna OCA (Optical Channel Analyzer) en OCR (Optical Character Recognition) naarlamineren en elke laag coaten .

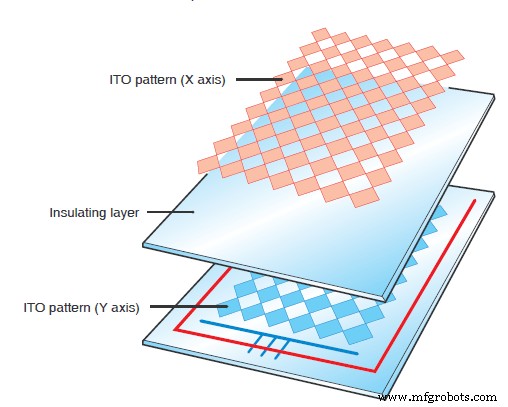

Vanwege het ITO-patroon , we kunnen de aanraakpositierichting . krijgen . De laatste controller berekent de verhouding van de getekende stroom en berekent de X-as en de Y-as.

De laatste stap voor het voltooien van de aanraaksensor is het verbinden van FPC (Flexible Printed Circuit) .

2. Productieproces LCD (liquid crystal diode) paneel

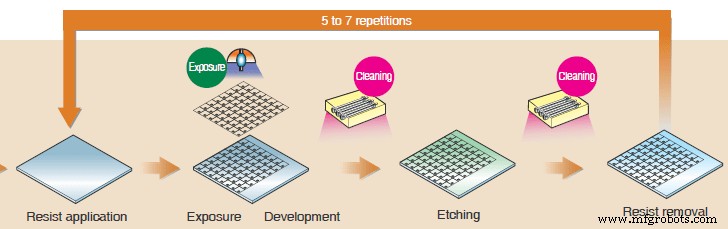

2.1 TFT (Thin Film Transistor) array-trap

Net als bij de laatste fase krijgen we een stuk substraatglas eerst en deponeer het glas. Daarna is er een reeks werken dat moet 5 tot 7 keer herhalen .

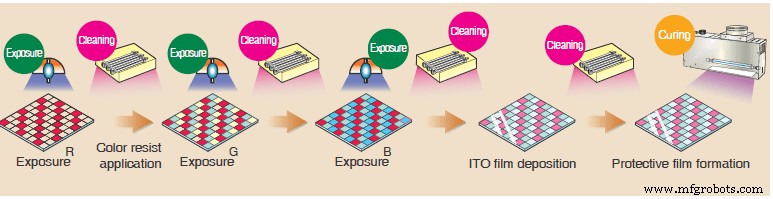

2.2 Kleurfilterfase

Pak nog een stuk substraatglas , het oppervlak reinigen moet altijd de eerste stap zijn.

Maak daarna de zwarte matrix-formatie en kleur de resist-toepassing (zoals het kleurenboek inkleuren).

Plaats vervolgens de beschermende filmvorming op het glas.

2.3 Celstadium

Uitlijning en hechting de TFT-laag, moet u ervoor zorgen dat de lagen schoon zijn. Gebruik dan druppelende vloeibare kristallen om het kleurenfilter uit te lijnen. Verbind daarna deze twee polariserende platen samen.

2.4 Modularisatiefase

Gebruik COG(cogradient) om deel te nemen aan de ACF(Advanced Communications Function)-tape . Dan is het LCD-paneel voltooid.

3. Productieproces afdekglas

Het dekglas moet worden gereinigd en uitgehard door UV (ultraviolette stralen) . Daarna coaten met Fluoro . Dan is het dekglas klaar.

4. Installatiefase

Hetzelfde als de fase sensormodularisatie , gebruik OCA-laminering en OCR-coating om lid te worden van de touch senso r en LCD-scherm samen. Plaats vervolgens het dekglas op de bovenkant.

5. Samenvatting

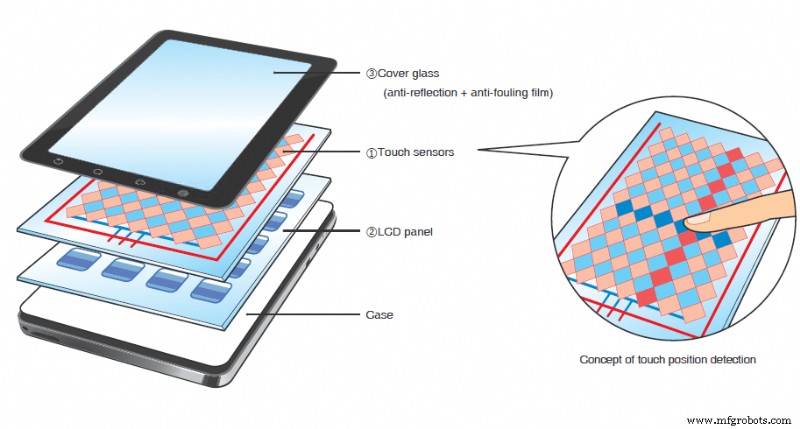

Het capacitieve aanraakscherm bevat drie lagen .

Elke laag is basis op substraatglas . Voor en tijdens elk proces, reiniging is zeer belangrijk. Idealiter zou het proces onder vacuümcondities . moeten zijn . Het aanraakscherm kan dus van hoge kwaliteit . zijn .

De patronen op het sensorglas bepalen de karakteristiek van het aanraakpaneel. Het etsproces omvat:ITO-etsen , enkel oppervlak etsen , dubbele oppervlakte-ets en metaal etsen .

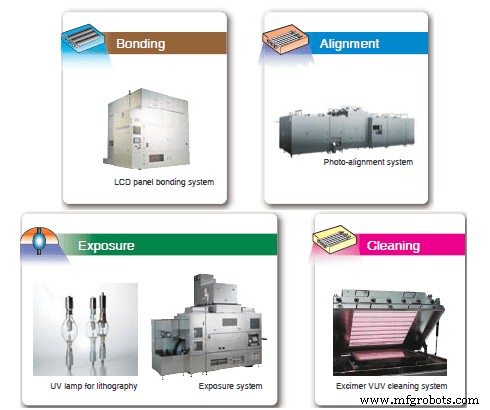

Bovendien is de nauwkeurigheid van de laserprinter, het Excimer VUV-reinigingssysteem, het foto-uitlijnsysteem en andere processystemen kunnen de kwaliteit beïnvloeden.

Daarom is het fabricageproces van het aanraakscherm erg ingewikkeld. In plaats van veel handwerkers , het proces moet automatische machines met een hoge functie hebben en volwassen pijplijnbewerking .

Hoewel het productieproces erg ingewikkeld en flexibel is, proberen we het zo eenvoudig mogelijk uit te leggen. Eén bericht is moeilijk om alle details van het aanraakscherm te bevatten en een ander aanraakscherm heeft een ander proces ook.
