CNC Frezen Circulaire Interpolatie G02 G03 G-Code Programma Voorbeeld

CNC-freesprogrammering Voorbeeld van circulaire interpolatie

Voorbeeld van programma voor circulaire interpolatie voor CNC-frezen om het gebruik van G02 G03 circulaire interpolatie G-codes te illustreren.
Eenvoudig te begrijpen zelfstudie over cnc-freescodering voor beginnende tot middenniveau cnc-programmeurs en cnc-machinisten.

Gerelateerde cnc-programma's voor circulaire interpolatie

CNC-frees CNC G02 Circulaire interpolatie met de klok mee CNC-freesvoorbeeldprogramma

CNC-draaibank G02 G03 G-code Circulaire interpolatie Voorbeeldprogramma en CNC-programmeervoorbeeld G-code G02 Circulaire interpolatie met de klok mee

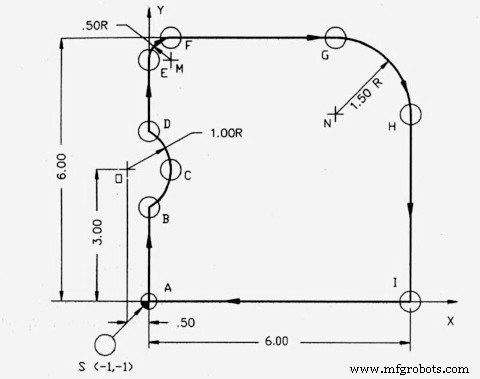

CNC Frezen Circulaire Interpolatie G02 G03 G-Code Programma Voorbeeld

G90
G00 X-1.0 Y-1.0 ; point S
G01 X0 Y0 F7.5 ; point A
Y2.134 ; point B
G03 X0.5 Y3.0 I-0.5 J0.866 ; point C
X0. Y3.866 I-1. J0 ; point D
G01 Y5.5 ; point E
G02 X0.5 Y6.0 I0.5 J0 ; point F
G01 X4.5 ; point G
G02 X6.0 Y4.5 I0 J-1.5 ; point H
G01 Y0 ; point I
X0 ; point A
G00 X-1.0 Y-1.0 ; point S

CNC G02 Circulaire interpolatie rechtsom CNC-freesvoorbeeldprogramma CNC freesmachine programmeervoorbeeld voor beginners
