CNC freesprogramma voorbeeld G03 G90 G91

Voorbeeld van een CNC-freesprogramma, dat illustreert hoe een cnc-programma eenvoudig kan worden geconverteerd van G90 Absolute programmamodus naar G91 Incrementele programmamodus.

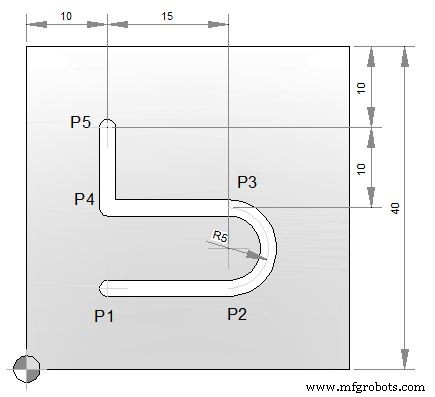

Voorbeeld CNC-freesprogramma


CNC machine

  • CNC machine
  • Industriële robot
  • Industrieel materiaal
    1. Fanuc CNC-programmavoorbeeld
    2. CNC-programmavoorbeeld G03 circulaire interpolatie
    3. G90 draaicyclus Fanuc – Voorbeeldcode CNC-programma
    4. G81 boren voorgeprogrammeerde cyclus CNC freesprogramma voorbeeld
    5. CNC G81 boorcyclusprogramma voorbeeld
    6. Voorbeeldprogramma CNC-frezen
    7. CNC freesprogrammering absoluut incrementeel G90 G91 voorbeeldcode
    8. CNC Frezen Circulaire Interpolatie G02 G03 G-Code Programma Voorbeeld
    9. CNC freesmachine programmeervoorbeeld voor beginners
    10. Sleuffrezen een voorbeeld van een CNC-programmavoorbeeld
    11. CNC Frezen G70 Bolt Hole Circle Program Voorbeeld
    G90 Absolute-programma G91 incrementeel programma
    N10 T1 M6 M3 G43
N15 S2000 F80
N20 G0 X10 Y10 Z1 (P1)
N25 F30
N30 G1 Z-2
N35 X25 F80 (P2)
N40 G3 X25 Y20 I0 J5 (P3)
N45 G1 X10 (P4)
N50 Y30 (P5)
N55 G0 Z100 G49
N60 M30

    N10 T1 M6 M3 G43
N15 S2000 F80
N20 G0 X10 Y10 Z1
N25 F30
N30 G1 Z-2
N35 G91 X15 F80
N40 G3 X0 Y10 I0 J5
N45 G1 X-15
N50 Y10
N55 G90 G0 Z100 G49
N60 M30
