Uitgebreide Referentie voor Okuma Draaibank G- en M-codes
Complete lijst met Okuma draaibank G- en M-codes voor CNC-frezen die werken op Okuma CNC-draaibanken.

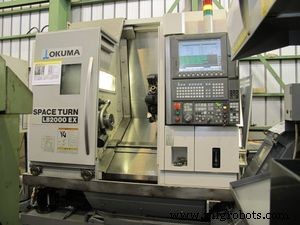

Okuma CNC Draaibank OSP-P200L
Okuma Draaibank G-codes
| G-code | Omschrijving |
|---|---|
| G00 | Positionering |
| G01 | Lineaire interpolatie |
| G02 | Circulaire interpolatie (CW) |
| G03 | Circulaire interpolatie (CCW) |
| G04 | Dwell (wacht) |
| G20 | Home-positie commando |
| G21 | ATC home-positie commando |
| G22 | Koppelski commando |
| G28 | Koppellimiet commando annuleren |
| G29 | Koppellimiet commando |
| G30 | Ski-cyclus |
| G31 | Vaste draadsnijcyclus: longitudinaal |
| G32 | Vaste draadsnijcyclus: eindfase |
| G33 | Vaste draadsnijcyclus |
| G34 | Variabele toonhoogte draadsnijcyclus: toenemende toonhoogte |
| G35 | Variabele toonhoogte draadsnijcyclus: afnemende toonhoogte |
| G36 | Machine spindel-voerstang gesynchroniseerde voeding (voorwaarts) |
| G37 | Machine spindel-voerstang gesynchroniseerde voeding (omgekeerd) |
| G40 | Gereedschapsneusradiuscompensatie: ANNULEREN |
| G41 | Gereedschapsneusradiuscompensatie: LINKS |
| G42 | Gereedschapsneusradiuscompensatie: RECHTS |
| G50 | Nulverschuiving. Maximale spindelsnelheid specificatie G62 Spiegelafbeelding specificatie |
| G64 | Spiegelafbeeldingscontrole UIT |
| G65 | Spiegelafbeeldingscontrole AAN |
| G71 | Samengestelde vaste draadsnijcyclus: dwars |
| G72 | Samengestelde vaste draadsnijcyclus: longitudinaal |
| G73 | Lengtegroef samengestelde vaste cyclus |
| G74 | Dwarsgroef samengestelde vaste cyclus |
| G75 | Automatisch afasen |
| G76 | Automatisch afronden |
| G77 | Tappen samengestelde vaste cyclus |
| G78 | Tappencyclus omgekeerde draad |
| G80 | Einde vormspecificatie (LAP) |
| G81 | Start lengterichting vormspecificatie (LAP) |
| G82 | Start dwertrichting vormspecificatie (LAP) |
| G83 | Start rouw materiaal vormdefinitie (LAP) |
| G84 | Wijziging snijvoorwaarden in staaldraai cyclus (LAP) |
| G85 | Oproep ruwe staaldraai cyclus (LAP) |
| G86 | Oproep ruwe kopieer draai cyclus (LAP) |
| G87 | Oproep afwerk draai cyclus (LAP) |
| G88 | Oproep continue draadsnijcyclus (LAP) |
| G90 | Absoluut programmeren |
| G91 | Incrementeel programmeren |
| G94 | Voorschub per minuut modus (MM/MIN) |
| G95 | Voorschub per omwenteling modus (MM/OMW) |
| G96 | Constante snijsnelheid AAN |
| G97 | Constante snijsnelheid UIT |
| G101 | Lineaire interpolatie in contourgeneratie |
| G102 | Circulaire interpolatie in contourgeneratie (GEZICHT) (CW) M |
| G103 | Circulaire interpolatie in contourgeneratie (GEZICHT) (CCW) |
| G110 | Constante snelheid snijden op revolver A |
| G112 | Circulaire draadsnijden CW |
| G113 | Circulaire draadsnijden CCW |
| G132 | Circulaire interpolatie in contourgeneratie (ZIJDE) (CW) |
| G133 | Circulaire interpolatie in contourgeneratie (ZIJDE) (CCW) |
| G136 | Einde coördinatensysteem conversie of Y-as modus UIT |
| G137 | Start coördinatensysteem conversie of Y-as modus UIT |
| G140 | Specificatie bewerkingsmodus met hoofspindel |
| G141 | Specificatie bewerkingsmodus met sub-spindel |
| G161-G170 | G-code macro functie MODIN |
| G171 | G-code macro functie CALL |
| G178 | Gesynchroniseerde tappend cyclus (voorwaarts) |
| G179 | Gesynchroniseerde tappend cyclus (omgekeerd) |
| G180 | Machine samengestelde vaste cyclus: ANNULEREN |
| G181 | Machine samengestelde vaste cyclus: BOREN |
| G182 | Machine samengestelde vaste cyclus: UITBOREN |
| G183 | Machine samengestelde vaste cyclus: DIEPGAT BOREN |
| G184 | Machine samengestelde vaste cyclus: TAPPEN |
| G185 | Machine samengestelde vaste cyclus: LENGTERICHTING DRAADSNIJDEN |
| G186 | Machine samengestelde vaste cyclus: EINDVLAK DRAADSNIJDEN |
| G187 | Machine samengestelde vaste cyclus: LENGTERICHTING RECHTE DRAADSNIJDEN |
| G188 | Machine samengestelde vaste cyclus: DWARSRICHTING RECHTE DRAADSNIJDEN |
| G189 | Machine samengestelde vaste cyclus: RAAHEN/UITBOREN |
| G190 | Machine samengestelde vaste cyclus: SPLINTERSNEDEN CYCLUS |
| G191 | Machine samengestelde vaste cyclus: LENGTERICHTING SPLINTERSNEDEN CYCLUS |
Okuma Draaibank M-codes
| M-code | Omschrijving |
|---|---|
| M00 | Programmastop |
| M01 | Optionele stop |
| M02 | Einde programma |
| M03 | Spindel CW |
| M04 | Spindel CCW |
| M05 | Spindel stop |
| M06 | Gereedschapswissel |
| M08 | Koelmiddel AAN |
| M09 | Koelmiddel UIT |
| M12 | Machine spindel STOP |
| M13 | Machine spindel CW |
| M14 | Machine spindel CCW |
| M15 | C-as positionering |
| M16 | C-as positionering (NEG) |
| M17 | CEJ MATIC: Verzoek gegevensoverdracht |
| M18 | Na-bewerking meten RS232C: Verzoek gegevensoverdracht |
| M19 | Georiënteerde spindelstop |
| M20 | Steelstaart barrière UIT of spindelinterferentie monitoring UIT (tegenovergestelde tweespindel modellen) |
| M21 | Steelstaart barrière AAN of spindelinterferentie monitoring AAN (tegenovergestelde tweespindel modellen) |
| M22 | Afazen UIT |
| M23 | Afazen AAN |
| M24 | Spanbarrière UIT, gereedschapsinterferentie UIT |
| M25 | Spanbarrière AAN, gereedschapsinterferentie AAN |
| M26 | Draadsteek langs Z-as |
| M27 | Draadsteek langs X-as |
| M28 | Gereedschapsinterferentie controle functie UIT |
| M29 | Gereedschapsinterferentie controle functie AAN |
| M30 | Einde programma |
| M32 | Rechte invoeding langs draadvlak modus (linkervlak) |
| M33 | Zigzag invoeding in draadsnijden |
| M34 | Rechte invoeding langs draadvlak modus (rechtervlak) |
| M40 | Spindeltandwielbereik neutraal |
| M41 | Spindeltandwielbereik 1 |
| M42 | Spindeltandwielbereik 2 |
| M48 | Spindelsnelheid overschrijding negeren annuleren |
| M49 | Spindelsnelheid overschrijding negeren |
| M55 | Steelstaartspindel intrekken |
| M56 | Steelstaartspindel vooruit |
| M58 | Spankracht laag |
| M59 | Spankracht hoog |
| M72 | ATC eenheid positie bij aannaderingspositie |
| M73 | Draadsnijpatroon 1 |
| M74 | Draadsnijpatroon 2 |
| M75 | Draadsnijpatroon 3 |
| M76 | Deelopvanger intrekken |
| M77 | Deelopvanger vooruit |
| M78 | Steun losmaken |
| M79 | Steun klemmen |
| M80 | Over snijden vooruit |
| M81 | Over snijden terug |
| M83 | Span klemmen |
| M84 | Span losmaken |
| M85 | Geen terugkeer naar snijstartpunt na voltooiing ruwe draai cyclus (LAP) |
| M86 | Revolver indexeringsrichting: CW (omgekeerd) |
| M87 | Annulering M86 |
| M98 | Steelstaartspindel druklow |
| M99 | Steelstaartspindel drukhoge |
| M109 | Annulering M110 |
| M110 | C-as koppeling |
| M134 | Z-as duwmonitoring UIT |
| M135 | Z-as duwmonitoring AAN |
| M136 | Specificatie meervoudige vaste cyclus configuratie |
| M137 | Tastsetter interlock vrijgave AAN |
| M138 | Tastsetter interlock vrijgave UIT |
| M139 | Draadsturing functie – Leeroperatie |
| M140 | Tappencyclus M-gereedschap constante rotatie antwoord genegeerd |
| M141 | C-as klemmen of niet selectie |
| M142 | Koelmiddeldruk laag |
| M143 | Koelmiddeldruk hoog |
| M146 | C-as losmaken |
| M147 | C-as klemmen |
| M152 | M-gereedschappen spindel interlock AAN |
| M153 | M-gereedschappen spindel interlock UIT |
| M161 | Voorschub overschrijding vast (100%) |
| M162 | Annulering M163 |
| M163 | M-gereedschappen spindelsnelheid overschrijding vast (100%) |
| M168 | M-gereedschap spindel constante snelheid antwoord negeren |
| M169 | C-as geen klemmen |
| M191 | M-gereedschap spindel oriëntatierichting gespecificeerd CW |
| M192 | M-gereedschap spindel oriëntatierichting gespecificeerd CCW |
| M197 | Draadsnijfasering slag wissen |
| M211 | Splintersnijstijl: Min richting |
| M212 | Splintersnijstijl: Zigzag |
| M213 | Splintersnijstijl: Gegeven diepte invoeding |
| M214 | Splintersnijstijl: Gelijke diepte invoeding |
