Luidspreker defectanalyse: probleemoplossing bij productieproblemen

Dit document biedt probleemoplossingsprocedures voor het oplossen van luidsprekerkwaliteitsproblemen. We analyseerden veelvoorkomende symptomen tijdens productie van luidsprekers, waaronder ruis, laag volume en geen geluid.

Symptoom 1: Ruis

Hieronder volgen ruistypen en manieren om informatie te verzamelen om de oorzaak van de ruis te analyseren en aan te wijzen, en preventieve maatregelen te nemen.

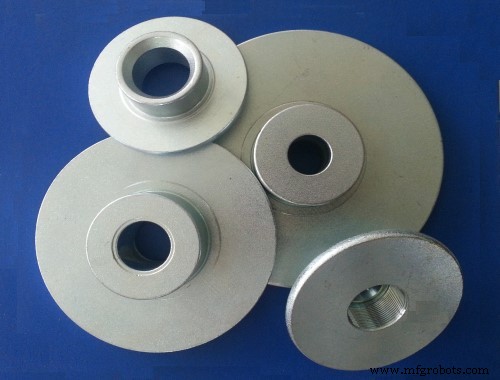

1.1 Probleem met de poolstuk (pole piece)

Oorzaak: De poolstukkolom is verrost of verplaatst.

Preventieve maatregelen:

• Gebruik niet poolstuk waarvan de laag afgezaagd of niet geplateerd is, of verroest poolstuk;
• Controleren op loszitting, graten, enz.

1.2 Probleem met de magnetische gat (magnetic gap)

Oorzaak: Er is ongeroerd in het magnetische gat.

Preventieve maatregelen:

• Magnetische afvalstoffen wegvegen en controleren of poolstuk en voorplaat tijdens productie afvallen;
• Stof in het magnetische circuit afzuigen voordat de stemspoel geplaatst wordt;
• Goede stofpreventie maatregelen tijdens productie;
• Voorkomen dat lijm in het centrale gat van de voorplaat dringt;
• Lijm op de geluids- en magnetische meetlat reinigen;
• Controleren of de stemspoel geen lijm heeft.

1.3 Probleem met de ruimte tussen voorplaat en frame (basket)

Oorzaak: Luchtlek tussen voorplaat en frame produceert ruis.

Preventieve maatregelen:

• Voldoende lijm tussen voorplaat en frame aanbrengen;
• Frames en voorplaten gebruiken die in goede vorm zijn.

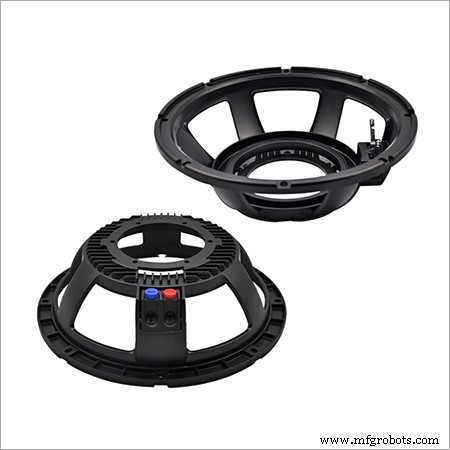

1.4 Probleem met het frame (basket)

Oorzaak: Frame vervorming.

Preventieve maatregelen:

• Gebruik niet slecht vervormde frames voor productie;
• Laat niet de luidspreker vallen tijdens productie, waardoor het frame vervormt en beschadigt.

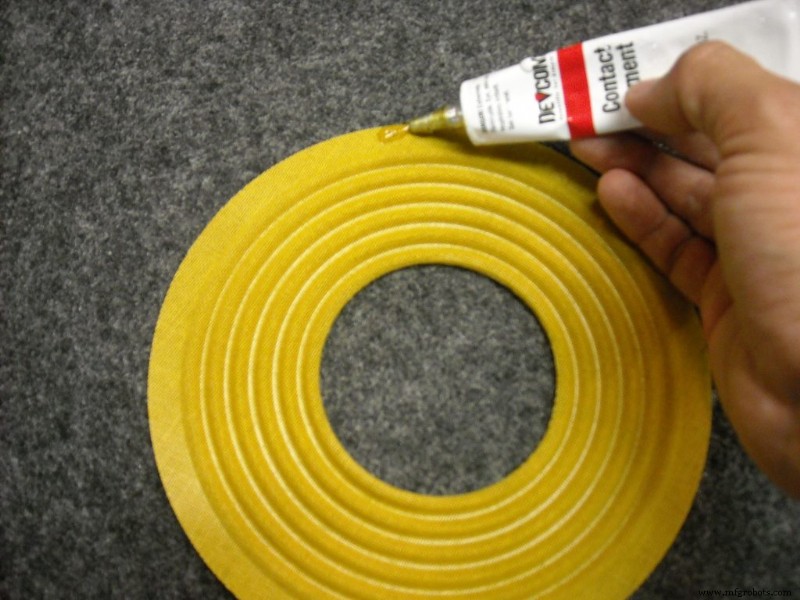

1.5 Probleem met de spin (spider)

Oorzaak: De geouderde spin verliest elasticiteit of is vervormd/gebroken.

Preventieve maatregelen:

• Een uniforme overflow aan de buitenrand van de spin behouden bij lijmen tussen spin en frame, en de lijm in de spin laten intrekken;
• Gebruik niet de spin met slechte of geen elasticiteit;
• De spin beschermen tegen vochtige stoffen om elasticiteit te behouden.

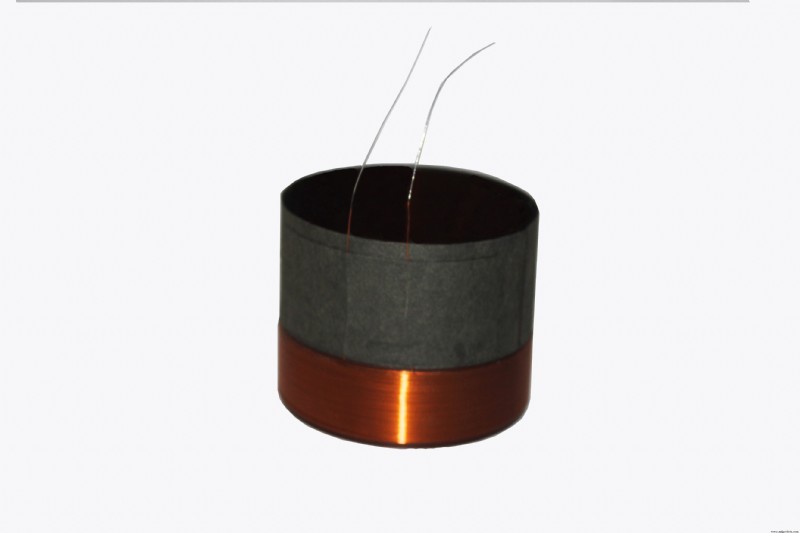

1.6 Probleem met de stemspoel (voice coil)

Oorzaak 1: De stemspoel vervormd door te hoge temperatuur.

Preventieve maatregelen 1:

• Controleren of stemspoelframe vervormd is vóór productie;
• Controleren of sticker op stemspoel in goede staat, om thermische uitrekking die wrijving met voorplaat veroorzaakt, te voorkomen;
• Hoge temperatuur bestendig stemspoelframe gebruiken.

Oorzaak 2: De stemspoel is verspreid (scattered).

Preventieve maatregelen 2:

• Controleren of stemspoel verspreid is vóór productie;
• De luidspreker op nominaal vermogen laten werken;
• Hoogwaardige zelfklevende stemspoeldraad gebruiken die bij nominale hoge temperatuur stevig blijft.

Oorzaak 3: De aansluiting van de stemspoel is opgerold en botst tegen het poolstuk.

Preventieve maatregelen 3:

• Controleren of de aansluiting van de stemspoel opgerold is;
• Zorgen dat het midden van de stemspoel gecentreerd is met het midden van de voorplaat;
• Vervang het compliante materiaal dat verouderd is of elasticiteit verloren heeft;
• Voorkomen dat stemspoel los komt omdat de buitendiameter van de meetlat te klein is.

1.7 Probleem met de membraan (cone)

Oorzaak 1: De membraan vervaagd door vervorming.

Preventieve maatregelen 1:

• De membraan niet indrukken tijdens productie, waardoor de membraan vervormt;
• Membraanmateriaal controleren vóór productie;
• Papieren membraan beschermen tegen vochtige omgeving.

Oorzaak 2: De membraan gebroken door langdurig gebruik of vocht.

Preventieve maatregelen 2:

• De membraan niet blootstellen aan een vochtige omgeving;
• De luidspreper niet langdurig of overbelast gebruiken om membraanbreuk te voorkomen.

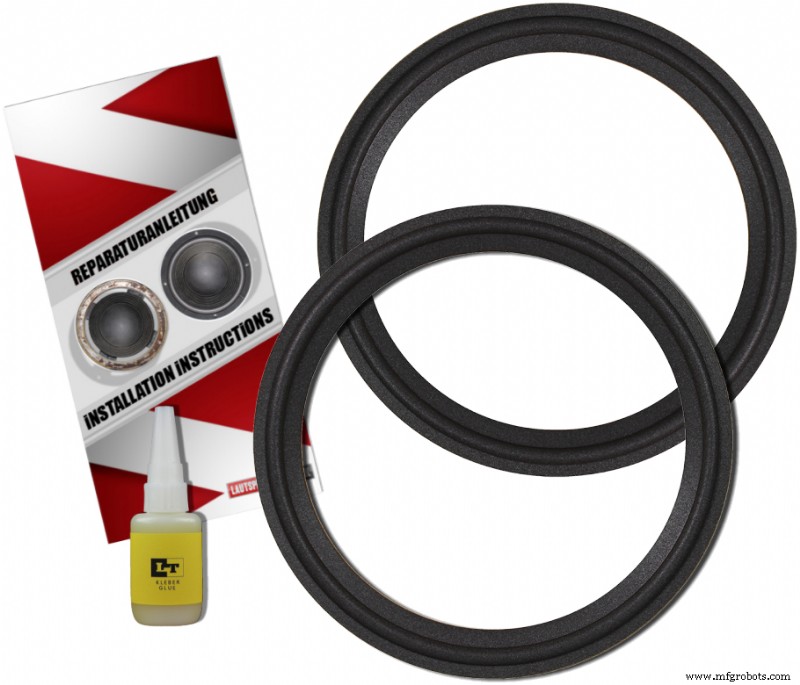

1.8 Probleem met de ophanging (surround)

Oorzaak: De geouderde ophanging verliest elasticiteit of valt los door losgeraakte lijm.

Preventieve maatregelen:

• Geen materialen gebruiken die bijtend zijn voor de ophanging tijdens productie;
• Voldoende lijm aanbrengen om gaten te voorkomen bij lijmen van ophanging en frame;
• Controleren of het gelijmde oppervlak van ophanging en frame vlak is;
• De ophanging vervangen die verouderd, gemold, witachtig of inelastisch is;
• De ophanging direct na aanbrengen lijm plaatsen.

1.9 Probleem met de centrale lijm (central gel)

Oorzaak: De centrale lijm lost door te hoge bedrijfstemperatuur, te groot vermogen en onjuist productieproces.

Preventieve maatregelen:

• Geschikte lijm gebruiken volgens nominaal vermogen van de luidspreker;
• De luidspreker op nominaal vermogen en specifieke bandbreedte laten werken;
• Twee-componenten centrale lijm in de gespecificeerde verhouding mengen;
• Controleren of de centrale lijm gebroken is of voldoende.

Symptoom 2: Laag volume of lage gevoeligheid

2.1 Probleem met de stemspoel

Preventieve maatregelen:

• Vermijden stemspoel die kortsluiting heeft;
• Stemspoel op nominaal vermogen laten werken, verbranding voorkomen;
• Controleren of DC impedantie van stemspoel te groot is;
• Zorgen dat stemspoel op juiste positie geplaatst is.

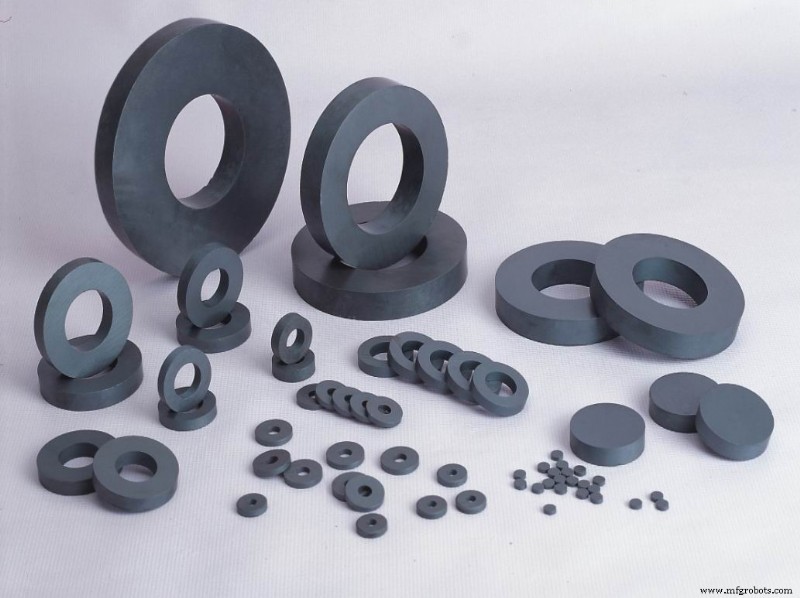

2.2 Probleem met de magneet

Preventieve maatregelen:

• Magneet met betere magnetische eigenschappen gebruiken;
• Magneet magnetiseren volgens standaardvereisten.

2.3 Probleem met de membraan

Preventieve maatregelen:

• Diaphragma controleren om frequentiegrenzen, frequentiekarakteristieken, gevoeligheid, etc. niet te beïnvloeden;
• Let op de zachtheid van de compliant componenten, zodat de bandbreedte van de luidspreker consistent is.

Symptoom 3: Onderbroken geluid of geen geluid

3.1 Probleem met de stemspoel

Oorzaak 1: De stemspoel is slecht in kwaliteit, inclusief gevallen dat de aansluitingen van de stemspoel of zijden draad breken, en de verbinding ertussen niet goed gelast is.

Preventieve maatregelen 1:

• Hoogwaardige stemspoeldraad gebruiken;
• Aansluitingen van stemspoel voorzichtig in "S"-vorm persen;
• Aansluitingen van stemspoel met lijm fixeren om aan stemspoel te kleven en naar frame te leiden;
• Zorgen dat de verbinding tussen aansluitingen van stemspoel en zijden draad bij de membraan goed gelast is.

Oorzaak 2: De stemspoel brandt door door overmatig werkvermogen.

Preventieve maatregelen 2:

• De luidspreker op nominaal vermogen laten werken;
• Voorkomen dat lijm loskomt door hoge temperatuur.

Door zorgvuldige aandacht voor deze kwaliteitsproblemen hopen we dat dit artikel nuttig en grondig was. Als u meer over luidsprekers wilt weten, bekijk de gerelateerde artikelen.
