Meesterworden in cirkelvormige afwijking in GD&T: Definities, symbolen en meettechnieken

Volgens ASME Y14.5 2009 GD&T standaard, zijn 14 geometrische toleranties verdeeld in 5 groepen. Cirkelvormige afwijking behoort tot de categorie van „Afwijking”, wat gebruikt wordt om de vorm van de cirkelvormige elementen van het oppervlak en hun relatie met de referentieas te controleren.

In dit artikel zullen we de definitie van cirkelvormige afwijking, de symbolen, hoe het te meten, en het verschil met totale afwijking introduceren.

Definitie En Symbool Van Cirkelvormige Afwijking

Cirkelvormige afwijking (vaak aangeduid als „afwijking”) is een 2D meting van het cirkelvormige profiel van de referentieas. Het controleert hoe goed de cirkelvormige doorsnede past bij de ideale cirkel, net als rondheid.

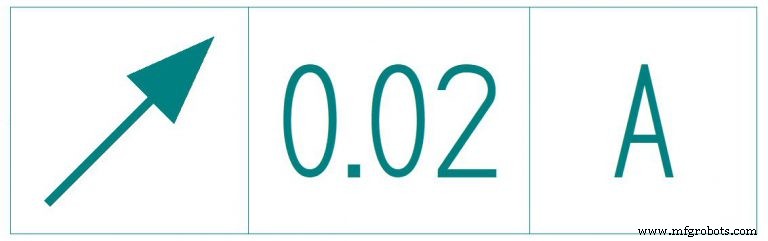

Cirkelvormige Afwijking Symbool

Het afwijkingssymbool is een diagonaal pijltje dat noordoost wijst (↗). Het is een referentie aan hoe we de afwijking van een kenmerk meten. We gebruiken een klok of hoogtemeter om afwijking te meten, dus het symbool vertegenwoordigt eigenlijk de wijzer in een klokmeter.

Ronde Afwijking Tolerantiezone

De tolerantiezone ligt tussen de buitenste ring en de binnenste ring op het 2D-vlak. De cirkel in het midden vertegenwoordigt de werkelijke diameter van de as.

In GD&T wordt afwijkingstolerantie gebruikt om de positie van een cirkelvormig onderdeelkenmerk ten opzichte van zijn as te controleren. Afwijking wordt meestal toegepast op onderdelen met cirkelvormige doorsnedes die samen gemonteerd moeten worden, zoals boorbouten, gesegmenteerde assen, of werktuigmachinecomponenten. Afwijking helpt de asverschuiving van de twee onderdelen te beperken om te zorgen dat ze gelijkmatig kunnen draaien en slijten.

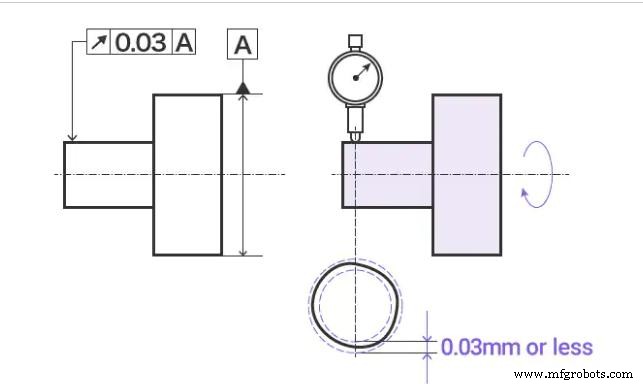

Een voorbeeld van afwijkingstolerantie wordt hieronder getoond.

Wanneer het doel een keer roteert op de referentieas, mag de radiale afwijking van de cilinderoppervlakte (zoals aangegeven door de pijl) niet meer dan 0,03 mm bedragen op elk meetvlak loodrecht op de referentieas.

Het Verschil Tussen Cirkelvormige En Cirkelvormige Afwijking:

Het inspectieproces is vergelijkbaar met cirkelvormige inspectie. Echter, het verschil tussen cirkelvormige en cirkelvormige afwijking is dat er geen referentieas is voor cirkelvormige. Echter, is het noodzakelijk in de cirkelvormige afwijking as.

Meting Van Cirkelvormige Afwijking

De meting van cirkelvormige afwijking is een typisch proces van cilindervaluering. De onderdelen worden in een set V-vormige blokken geplaatst zodat ze om een as kunnen draaien, en ze kunnen de totale beweging van een klokmeter meten die een constante hoogte behoudt op een cirkelvormige positie binnen een tolerantiebereik.

Afwijking wordt gemeten met een eenvoudige hoogte- of klokmeter. We fixeren het onderdeel door middel van een V-blok of een spindel langs zijn datumas. De pen van een klokmeter wordt dan op het cirkelvormige kenmerk geplaatst en de klok wordt op nul gezet.

Nu draaien we het CNC-bewerkte onderdeel langs de spindel en registreren de metingen. De totale variatie op de hoogtemeter mag de tolerantiegrens in het kenmerkcontroleframe niet overschrijden.

We kunnen afwijking meten voor oppervlakken die parallel, onder hoek, of loodrecht op de as zijn. In alle gevallen houden we de hoogtemeter loodrecht op het oppervlak. Voor elk geval wordt een tweedimensionale tolerantiezone gecreëerd in de richting van de klokmeterpen. Vervolgens worden zoveel doorsnedes getest als nodig.

Voor oppervlakken die loodrecht op de datumas staan, testen we vlakheid in plaats van cirkelvormigheid wanneer we deze oproep gebruiken.

Bij het gebruik ervan voor schuine oppervlakken, moeten we ons herinneren de basishoek te noemen, zodat we de hoogtemeter precies loodrecht op het oppervlak kunnen instellen. (bron: https://fractory.com/circular-runout-explained)

Totale Afwijking

In GD&T is totale afwijking een complexe tolerantie die de rechtlijnvorm, profiel, hoek en andere geometrische veranderingen van kenmerken controleert. De totale afwijking verschilt van de afwijking omdat de totale afwijking tegelijkertijd op het gehele oppervlak wordt toegepast in plaats van op een enkel cirkelvormig element.

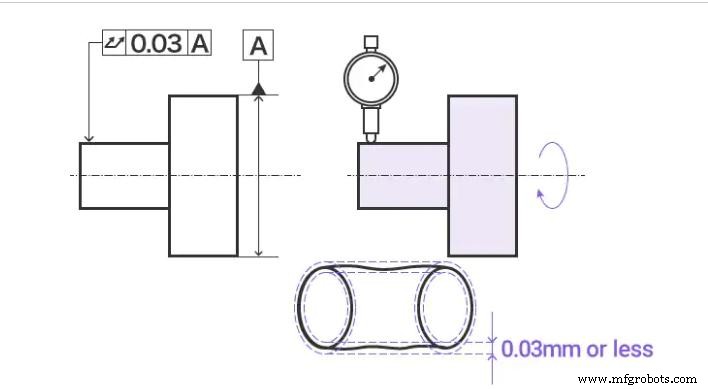

Wanneer het cilinderonderdeel roteert langs de referentieas, mag de totale afwijking van de cilinderoppervlakte in radiale richting (zoals aangegeven door de wijzende pijl) niet meer dan 0,03 mm bedragen op elk punt van de cilinderoppervlakte.

Wanneer Totale Afwijking Te Kiezen

De cirkelvormige afwijking kan de drie onderdelen effectief controleren. Als het onderdeel een van de volgende drie functies heeft, gebruiken we totale afwijking controle, of kiezen een meer geschikte methode.

Metaalonderdelen Met Hoog Aspectratio

Onderdelen met dit profiel, zoals metalen buizen, kunnen gemakkelijk op hun plaats worden vastgezet en geroteerd om het profiel te controleren.

Voldoende lengte is essentieel om te zorgen dat de vrijheidsgraad (DoF) beperkt is voor nauwkeurige inspectie. Dit is het meest effectieve ideale deel van afwijking.

Onderdelen Met Kleine Diameter En Verticaal Vlak

Als de lengte van het onderdeel kort is en de diameter klein, maar een verticaal vlak (bijvoorbeeld een flens) bevestigd is, kan de cirkelvormige afwijking ons helpen de nauwkeurigheid van het onderdeel te controleren.

Meerdere Kleine Diameter Onderdelen Van Elkaar Gescheiden

Een voorbeeld van zo'n onderdeel is een concentrische reducer. In zo'n onderdeel heeft het einde van het onderdeel meerdere korte diameters. Combineer de twee datumas en gebruik ze als de hoofddatum, in plaats van één datum als hoofddatum en de andere datum als hulpdatum te gebruiken.

Cirkelvormige Afwijking vs Totale Afwijking

Eenvoudig gezegd, is de totale afwijking gelijk aan de 3D equivalent van de cirkelvormige afwijking. De cirkelvormige afwijking vormt een cirkelvormige tolerantiezone rond het gekromde oppervlak (2D), terwijl de totale afwijking een cilindervormig gebied vormt.

Naast het instellen van tolerantiegrenzen op de doorsnede, plaatst de totale afwijking deze ook langs de hele cilinderoppervlakte om alle doorsnedes van het betrachtete kenmerk tegelijkertijd te controleren. Daarom houdt het rekening met axiale veranderingen en doorsnede veranderingen.

Totale afwijking kan ons helpen meer kenmerken te controleren dan cirkelvormige afwijking. Het kan oppervlaktekenmerken controleren, zoals:

Cirkel, concentriciteit, rechtlijnvorm, cilindriciteit, taper, parallelisme, hoek, loodrechtheid, contour.
