AI-gestuurd obstakelvermijdingssysteem met Arduino en ultrasone sensoren

Onderdelen en benodigdheden

Benodigde tools en machines

• Soldeerbout
• Soldeerdraad (loodvrij)
• Soldeervloeistof
• Desolderpomp
• Kabelschraper/knipper
• Lijmpistool
• Dubbelzijdig tape

Apps en online diensten

• Arduino IDE

Over dit project

Obstakelvermijdende Robot met AI / Reinforcement Learning

Doel: De robot leert in "N" episodes de optimale actie (rechtsafslaan) om obstakels te vermijden.

Algoritme: Q-Learning (model-vrije reinforcement learning).

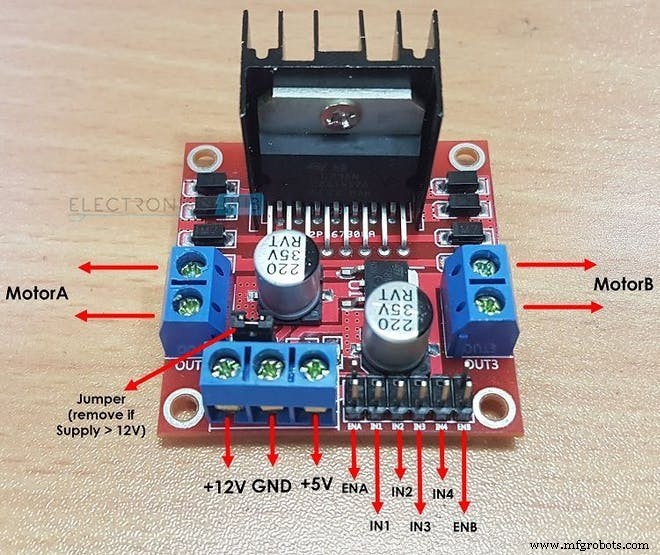

Hoe de L298N twee DC-motoren aanstuurt

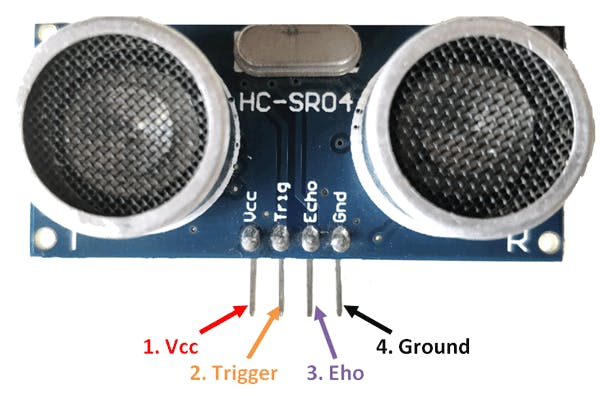

Hoe de HC-SR04 afstand meet

De sensor stuurt een ultrasoon puls uit (Trig), meet de echo-tijd (Echo) en berekent afstand: afstand_cm = (duur_us / 2) / 29.1.

Belangrijke begrippen in Reinforcement Learning

1. State (Toestand): De situatie van de robot. Hier 10 states (geïsoleerd voor complexiteit), eigenlijk 2: "veilig" (geen obstakel <15 cm) en "gevaar" (obstakel dichtbij).
2. Action (Actie): Mogelijke acties in state "gevaar": 0=VOORUIT, 1=ACHTERUIT, 2=STOP, 3=LINKS. In state "veilig" alleen VOORUIT.
3. Next State: Resultaat na actie: "GECRASHT" of "OVERLEEFD" (terug naar startstate).
4. Q-Tabel / Q-Matrix: 10 states × 4 acties, initieel 0.0. Hogere waarde = betere actie in die state. Ongeldige acties = -1.0.
5. Terminal State: Niet van toepassing (robot leert continu).
6. Reward Matrix: Beloning per (state, actie). Voorbeeld: LINKS = +10, VOORUIT = -10, STOP = -1, ACHTERUIT = -2.
7. Environment: De fysieke wereld waar de robot in opereert.

Hyperparameters

• Learning Rate (α = 0.1): Hoeveel nieuwe info oude info overschrijft. 0.1 = stabiel leren.
• Discount Factor (γ = 0.5): Belang van toekomstige beloningen. Lager = kortetermijn focus.
• Exploration Rate (ε = 0.90, decay 0.98/episode): Kans op willekeurige actie (exploratie) vs. beste bekende actie (exploitatie). ε daalt tot 0.5, dan reset naar 0.9 voor levenslange exploratie.

Q-Learning Algoritme

1. Initialiseer Q(s,a) = 0.
2. Observeer state s.
3. Kies actie a via ε-greedy policy:

   PROB = random(0,100)/100.0;
   if (PROB <= EPSILON) ACTION = random(0,4); // Explore
   else ACTION = argmax(Q[s]); // Exploit


4. Voer actie uit, ontvang reward r, observeer next state s'.

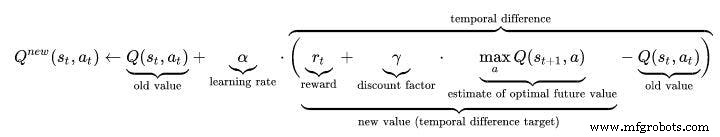

5. Update Q-waarde (Bellman/Temporal Difference):

   Q_OLD = Q[s][a];
   Q_MAX = max(Q[s']);
   Q_NEW = (1-α)*Q_OLD + α*(r + γ*Q_MAX);
   Q[s][a] = Q_NEW;


6. Herhaal tot terminal state (hier: oneindig).

Code: Obstacle Avoidance Robot met Q-Learning

/* Obstacle Avoiding Robot using Q-LEARNING
   Author: Varun Walimbe
   Algorithm: Q-learning
   Hardware: Arduino Pro Mini, HC-SR04, L298N, 2x 60RPM DC motors
*/

////////// HARDWARE PARAMETERS //////////
int TRIG_PIN = 7;
int ECHO_PIN = 8;
int duration;
float distance;
int M1 = 13, M2 = 12, M3 = 11, M4 = 10;
bool Obstacle = false;
int FLAG;

////////// Q-LEARNING PARAMETERS //////////
float ALPHA = 0.1;
float GAMMA = 0.5;
float EPSILON = 0.90;
int REWARD;
int EPISODES = 100;
int STATE = 0;
int ACTION = 0;
float PROB;
bool ACTION_TAKEN = false;
int NEXT_STATE;
const int STATES = 10;
int ACTIONS[4] = {1,2,3,4};
const int NUMBER_OF_ACTIONS = 4;

float Q[STATES][NUMBER_OF_ACTIONS] = {
  {0,0,0,0},{0,0,0,0},{0,0,0,0},{0,0,0,0},{0,0,0,0},
  {0,0,0,0},{0,0,0,0},{0,0,0,0},{0,0,0,0},{0,0,0,0}
};

int REWARDS[STATES][NUMBER_OF_ACTIONS] = {
  {-10,-2,-1,10},{-10,-2,-1,10},{-10,-2,-1,10},{-10,-2,-1,10},{-10,-2,-1,10},
  {-10,-2,-1,10},{-10,-2,-1,10},{-10,-2,-1,10},{-10,-2,-1,10},{-10,-2,-1,10}
};

float Q_OLD, Q_NEW, Q_MAX;

//////////////// ROBOT FUNCTIES ////////////////
void Forward()  { digitalWrite(M1,LOW); digitalWrite(M2,HIGH); digitalWrite(M3,LOW); digitalWrite(M4,HIGH); }
void Backward() { digitalWrite(M1,HIGH); digitalWrite(M2,LOW); digitalWrite(M3,HIGH); digitalWrite(M4,LOW); }
void Left()     { digitalWrite(M1,HIGH); digitalWrite(M2,LOW); digitalWrite(M3,LOW); digitalWrite(M4,HIGH); }
void Right()    { digitalWrite(M1,LOW); digitalWrite(M2,HIGH); digitalWrite(M3,HIGH); digitalWrite(M4,LOW); }
void Stop()     { digitalWrite(M1,LOW); digitalWrite(M2,LOW); digitalWrite(M3,LOW); digitalWrite(M4,LOW); }

bool Obstacle_Avoider() {
  digitalWrite(TRIG_PIN, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG_PIN, LOW);
  duration = pulseIn(ECHO_PIN, HIGH);
  distance = (duration/2)/29.1;
  Obstacle = (distance < 15);
  delay(10);
  return Obstacle;
}

/////////// Q-LEARNING HULPFUNCTIES ///////////
float RANDOM(float ep) { return random(0,100)/100.0; }
float DECAY(float p) { return p * 0.98; }
int GET_STATE() { return random(0,10); }

float MAX(float Q_Table[][4], int next_s) {
  float maxv = Q_Table[next_s][0];
  for (int i=1;i<4;i++) if (Q_Table[next_s][i] > maxv) maxv = Q_Table[next_s][i];
  return maxv;
}

int ARGMAX(float Q_Table[][4], int s) {
  float maxv = Q_Table[s][0]; int maxi = 0;
  for (int i=1;i<4;i++) if (Q_Table[s][i] > maxv) { maxv = Q_Table[s][i]; maxi = i; }
  return maxi;
}

void Update(float Q_TABLE[][4], int s, int next_s, int a, int R, float lr, float df) {
  Q_OLD = Q_TABLE[s][a];
  Q_MAX = MAX(Q_TABLE, next_s);
  Q_NEW = (1-lr)*Q_OLD + lr*(R + df*Q_MAX);
  Serial.print("Q VALUE: "); Serial.println(Q_NEW);
  Q_TABLE[s][a] = Q_NEW;
}

//////////////// MAIN LOOP //////////////////
void setup() {
  Serial.begin(9600);
  pinMode(TRIG_PIN,OUTPUT); pinMode(ECHO_PIN,INPUT);
  pinMode(M1,OUTPUT); pinMode(M2,OUTPUT); pinMode(M3,OUTPUT); pinMode(M4,OUTPUT);
  randomSeed(analogRead(A0));
  STATE = 0;
  Serial.println("TRAINING START OVER 5 SEC");
  delay(5000);
}

void loop() {
  //////// TRAINING ////////
  for (int ep=0; ep= 10) NEXT_STATE = 0;
        if (NEXT_STATE < 0) NEXT_STATE = 0;
        Serial.print("STATE: "); Serial.println(STATE);
        FLAG = 1; break;
      }
    }
    // Kies actie (ε-greedy)
    if (FLAG == 1) {
      PROB = RANDOM(EPSILON);
      if (PROB <= EPSILON) { ACTION = random(0,4); FLAG = 2; }
      else { ACTION = ARGMAX(Q, STATE); FLAG = 2; }
    }
    // Voer actie uit
    if (FLAG == 2) {
      if (ACTION == 0) { Forward(); delay(1500); Stop(); REWARD = REWARDS[STATE][ACTION]; }
      else if (ACTION == 1) { Backward(); delay(2500); Stop(); REWARD = REWARDS[STATE][ACTION]; }
      else if (ACTION == 2) { Stop(); REWARD = REWARDS[STATE][ACTION]; }
      else if (ACTION == 3) { Left(); delay(2000); Stop(); REWARD = REWARDS[STATE][ACTION]; }
      ACTION_TAKEN = true; delay(500);
    }
    // Update Q-tabel
    if (ACTION_TAKEN) {
      Update(Q, STATE, NEXT_STATE, ACTION, REWARD, ALPHA, GAMMA);
      STATE = NEXT_STATE;
      EPSILON = DECAY(EPSILON);
      if (EPSILON < 0.5) EPSILON = 0.9;
      Serial.print("EPISODE ENDED: "); Serial.println(ep);
      delay(7000);
    }
  }

  //////// EVALUATIE (print Q-tabel) ////////
  for (int y=0; y<=9; y++) {
    Serial.println("SET OF Q VALUES WILL START:");
    for (int l=0; l<=3; l++) {
      Serial.print("Q VALUE: "); Serial.println(Q[y][l]);
      delay(2000);
    }
    delay(2000);
  }
  Serial.println("EVALUATION ENDED");

  //////// TESTING (deploy geleerde policy) ////////
  while (true) {
    Forward();
    Obstacle = Obstacle_Avoider();
    if (Obstacle) {
      STATE = GET_STATE();
      ACTION = ARGMAX(Q, STATE);
      Serial.print("ACTION TAKEN: "); Serial.println(ACTION);
      if (ACTION == 0) { Forward(); delay(1500); Stop(); }
      else if (ACTION == 1) { Backward(); delay(1500); Stop(); }
      else if (ACTION == 2) { Stop(); }
      else if (ACTION == 3) { Left(); delay(2000); Stop(); }
    }
  }
}

Werken met de robot

De robot leert door herhaalde episodes. Aanvankelijk kiest hij willekeurig (exploratie), maar naarmate de Q-tabel vult, kiest hij vaker de actie met hoogste Q-waarde (exploitatie). De reward-matrix stimuleert LINKS (+10) en straft VOORUIT (-10) bij een obstakel. Na training kiest de robot consistent de geleerde actie.

Let op: De code gebruikt 10 states voor demonstratie van een complexere omgeving; in de praktijk volstaan 2 states. De ε-decay met reset zorgt voor continue exploratie, vergelijkbaar met menselijk leren.

Bestanden

• Code: Obstacle Avoidance Robot using Q-LEARNING (C/C++)
• Schema: Fritzing-bestand obstacle_avoiding_robot_using_ai_DcoMCWIOFm.fzz
