Kabelkanalen installeren in elektrische panelen met E3.series
Kabelkanalen toevoegen voor panelroutering
In dit artikel leert u hoe u kabelkanalen toevoegt voor de routering van een elektrisch paneel in E3.series. Het aanmaken gaat snel en biedt verschillende configuratiemogelijkheden en dimensie-instellingen voor de kanalen.
Paneelblad en componenten invoegen

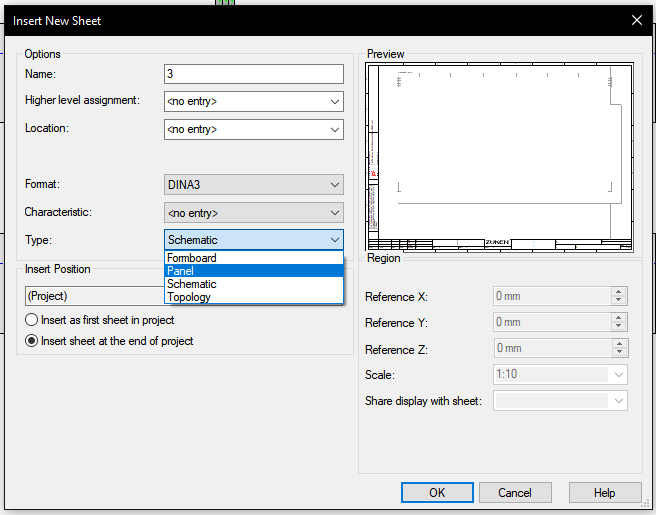

Eerst wordt een paneelachtig blad aan het project toegevoegd. Klik met de rechtermuisknop op de projectnaam, selecteer Nieuw blad... en kies in het veld Type de optie Paneel.
Vervolgens worden de componenten 3RV1011-0AA10 en 280-601 aan het schemablad toegevoegd, waar de verbindingen en draden worden aangebracht. In het paneelblad worden de apparaten geplaatst en worden de verbindingslijnen uit het elektrisch schema zichtbaar.
Kabelkanalen invoegen
De kanalen worden toegevoegd via de knop Kabelkanaal invoegen, waarna een parameterinstellingenvenster opent met diverse opties:
- Hoogte
- Breedte
- Vulgrens
- Waarschuwingsgrens
- Achterplaatbedrading
- En andere instellingen
De parameters Hoogte en Breedte worden ingesteld op 80 mm en de kanalen worden boven en onder het apparaat geplaatst.
Slimme Autoconnect-functie
Ten slotte kunnen de verbindingen uit het schemablad automatisch in het paneelblad worden gerouteerd. Klik met de rechtermuisknop op het apparaat 3RV1011-0AA10 en selecteer Paneel Autoconnect.
De auto-connect volgt de rode lijnen die eerder werden getoond.
