3D-elementen Exporteren vanuit E3.panel: Stapsgewijze Handleiding

In dit artikel kunt u controleren hoe u 3D-elementen uit uw projecten exporteert. Exporteren kan in verschillende formaten en kleuren worden uitgevoerd voor apparaten ingevoegd in E3.series-bladen en verbetert de representatie en documentatie van uw project. Bekijk het volledige video-artikel en optimaliseer uw processen!

E3.panel Weergaveopties

Initieel wordt een project geopend dat een elektriciteitspanel bevat met de functionaliteiten van de E3.panel-module. Het blad wordt geselecteerd en het is mogelijk om verschillende weergaveopties voor de apparaten in te schakelen, zoals:

E3.panel functies

• "Toggle Display Mode"
• "Grafisch van 2D in 3D"
• "Display STEP Modellen in 3D"

Deze opties zijn beschikbaar in de "Panel" optie, met rechtermuisklik op de bovenste interface van E3.series.

Hoe Panel-opties In te Schakelen

PROBEER NU de toonaangevende E-CAE E3.series tool ter wereld met technische trainingscursussen!

Klik op de banner hieronder

Hoe het Project te Exporteren

Dan wordt het projectblad geëxporteerd onder "Bestand" - "Exporteren" en de optie "PDF" geselecteerd.

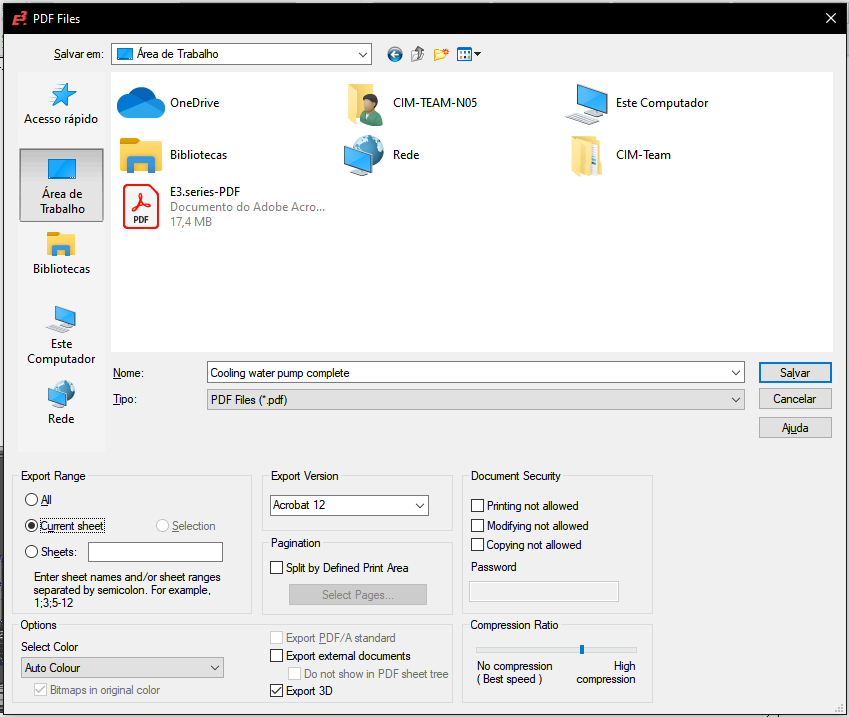

E3.series Exportvenster

Een nieuw venster opent en de opties voor "Huidig Blad", "Auto Kleur", "Acrobat 12" en "Exporteer 3D" worden geselecteerd voor de verschillende instellingenvakken.

Bekijk de Volledige Video

Abonneer op ons Youtube-kanaal hier voor meer technische video's.

Exporteren in 3D

Eenmaal het proces voltooid, kunt u het bestand openen met de geëxporteerde 3D-elementen met compatibele software. In dit geval gebruiken we "Adobe Acrobat Reader 12".

Project Geëxporteerd met 3D-elementen

Dus is het ontwerp beter gedocumenteerd voor complexe elementen en helpt visualisatie.
