Pas de tekst van uw projectdimensies aan aan ANSI

In dit artikel kunt u een andere nieuwe functie van E3.series 2021 bekijken. Teksten voor afmetingen kunnen worden geconfigureerd om de maatlijnmarkering van het object te doorbreken, hierdoor kunnen markeringen worden geïmplementeerd voor de ANSI-standaard. Bekijk het volledige videoartikel en optimaliseer uw projecten!

Etikettering en maatvoering

Het project wordt gestart met het invoegen van een plaattype plaat. De keuze voor dit type plaat is bepaald zodat de kanalen kunnen worden ingevoegd, maar elk apparaat kan worden gedimensioneerd met behulp van de markeringen.

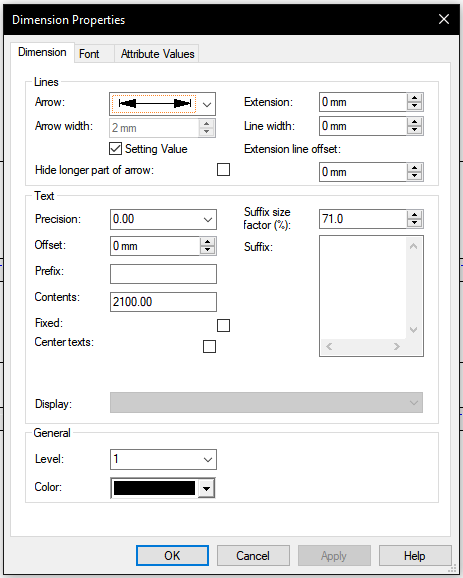

E3.series Dimension Properties-venster

Vervolgens wordt een kanaal aan het project toegevoegd met de invoeging van zijn dimensie. Deze optie kan worden gedaan met het onderste menu op de "Dimension"-knop of met de "M"-knop op het toetsenbord.

De te bematen uiteinden worden gemarkeerd en de lettertype-instellingen worden gemaakt door met de rechtermuisknop op de ingevoegde maatlijn te klikken en "Dimensie-eigenschappen...". De instellingen voor Afmetingen zijn onderverdeeld in het aanpassen van drie parameters:

• Lijnen
• Tekst
• Algemeen

En binnen elke optie kunnen aanpassingen worden gemaakt.

Probeer NU de toonaangevende E-CAE E3.series tool ter wereld met technische trainingscursussen!

Klik op de banner hieronder

Nieuwe weergave inschakelen

Om de nieuwe dimensievisualisatie te maken, is het noodzakelijk om de optie in "Extra" - "Instellingen..." - "Dimensie" - "Dimensietekst" in te schakelen en de optie "Ondoorzichtig" in "Effecten" te markeren.

Pad om optie voor ondoorzichtige teksten in te schakelen

Bekijk de volledige video

Abonneer je hier op ons YouTube-kanaal voor meer technische video's.

ANSI-standaard

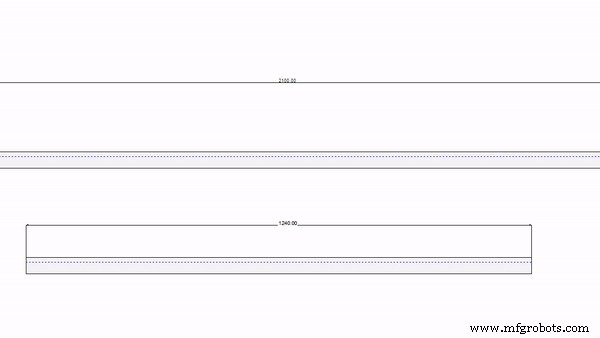

Aan het einde wordt een nieuwe goot aan het project toegevoegd en gedimensioneerd. U kunt het verschil zien in tekstopmaak die deze nieuwe functionaliteit biedt.

Met deze optie kan bijvoorbeeld dimensionale lijnlabeling worden geïmplementeerd volgens ANSI-normen.
