Kontour Draaien Vereenvoudigd: Volledig G72 Plandraai Cyclus CNC Draaibank Voorbeeld

Ingediend door: Vikram

Samenvatting

CNC draaibank programma dat een complete buitencontour op een component bewerkt met behulp van de G72 plandraaicyclus.

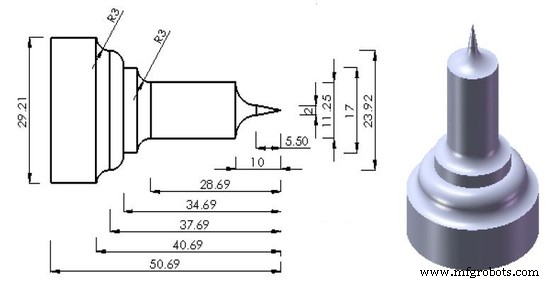

Tekening/Afbeelding

Kontour Draaien Vereenvoudigd: Volledig G72 Plandraai Cyclus CNC Draaibank Voorbeeld

CNC Programma

G90 G21 G18 G55; T0400 M06; S2000 M03; G00 Z0.0; X31.0; G01 X30 F60; G72 W0.5 R0.2; G72 P2 Q3; N2 G01 Z-40.69; G03 X 23.92 Z-37.69 R3; G02 X17 Z-34.69 R3; G01 Z-31.69; G03 X 11.25 Z -28.69 R3; G01 Z-10.0; G03 X2.0 Z-5.5 R 4.5; N3 G01 X 0.0 Z-0.0; G00 X 30.0; G28 X0.0; G28 Z0.0; M02;

Toelichting: De G72 cyclus voert ruwverwerking uit in de Z-as richting (plandraaien). Het contourprofiel tussen N2 en N3 bevat zowel rechte lijnen (G01) als cirkelinterpolaties (G02/G03) met straal R3 en R4.5. De afwerking gebeurt automatisch na de ruwcyclus.
