Stapsgewijze CNC draaibank programmeergids: fase, taper, frees & boog

Een eenvoudig CNC draaibank programmeervoorbeeld. Dit CNC programmeervoorbeeld laat zien hoe contouren te programmeren zoals fase, taper, frezen en boog.

Dit CNC programma zal twee gereedschappen gebruiken voor bewerking. Het eerste gereedschap dat in dit CNC programmeervoorbeeld gebruikt wordt is een draaigereedschap en de tweede is een freesgereedschap.

CNC Bewerking

Het draaigereedschap zal eerst het component faseren dan zal het een fase maken, daarna is er rechte draaiing en dan is er boogbewerking de boog kan gemachineerd worden met R (straal van boog) of boog kan gemachineerd worden met I en K waarden van de boog, aan de top van de boog is een fase, dan weer rechte draaiing, nu komt de frees maar we kunnen geen frezen maken met draaigereedschappen vanwege hun vorm dus zullen we de frees machineeren met ons volgende gereedschap dat uitsluitend gemaakt is voor freesoperaties, maar op het moment dat we met draaigereedschap machineeren zullen we deze frees overslaan en gewoon in rechte lijn machineeren, daarna is er een taper en weer een rechte lijn om te machineeren.

Nu met ons freesgereedschap is de freesbewerkingstaak gewoon makkelijk.

Als de freesplaatje dezelfde grootte heeft als de afmeting van de frees dan is frezen nog makkelijker, we zullen de frees in één keer maken, maar als het freesplaatje een kleinere breedte heeft dan moeten we de diepte meer dan één keer nemen.

CNC Programma

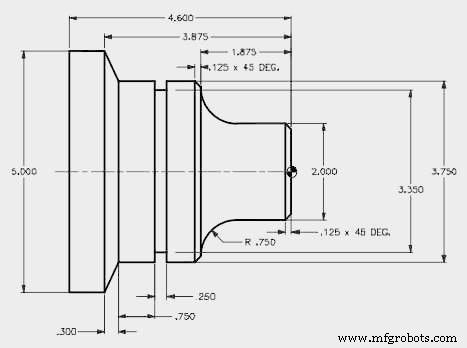

cnc draaibank programma voorbeeld

N1 T01 D01 M491 N2 G00 X0 Z1 N3 G01 G96 G41 Z0 F2 S140 N4 G01 X2 CHF=0.125 F0.2 N5 G01 Z-1.125 N6 G02 X3.5 Z-1.875 CR=0.75 N7 G01 X3.75 CHF=0.125 N8 G01 Z-3.575 N9 G01 X5 Z-3.875 N10 G01 Z-4.6 N11 G00 X20 Z20 G40 N12 T02 D02 M491 N13 G00 G97 S500 X4 Z-2.825 N14 G01 X3.85 F1 N15 G01 X3.35 F0.15 N16 G01 X3.85 F0.5 N17 G00 X4 N18 G00 X20 Z20 N19 M30
