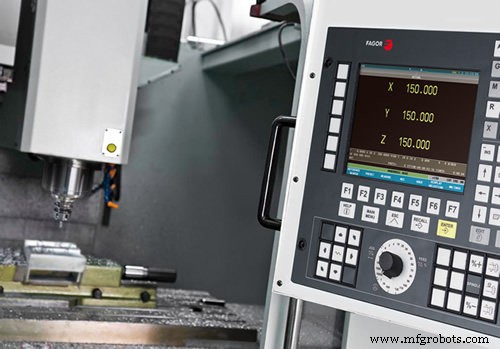

Complete G- & M-Code Referentie voor Fagor 8037 Frezen & Draaien
Fagor 8037M Frezen en 8037T Draaien programmeren G codes / M codes complete lijsten.
Fagor 8037M G / M Code Lijst
Fagor 8037M programmeren G codes / M codes complete lijsten.
G Codes
| G Codes | Beschrijving |
|---|---|
| G00 | Snelverplaatsing |
| G01 | Lineaire interpolatie |
| G02 | Kloksgewijs cirkelvormige (helicale) interpolatie |
| G03 | Tegenkloksgewijs cirkelvormige (helicale) interpolatie |
| G04 | Wacht/onderbreking blok voorbereiding |
| G05 | Afgeronde hoek |
| G06 | Cirkelmiddelpunt in absolute coördinaten |
| G07 | Vierkante hoek |
| G08 | Boog tangentaal aan vorige pad. |
| G09 | Boog gedefinieerd door drie punten |
| G10 | Spiegelbeeld annulering |
| G11 | Spiegelbeeld op X-as |
| G12 | Spiegelbeeld op Y-as |
| G13 | Spiegelbeeld op Z-as |
| G14 | Spiegelbeeld in de geprogrammeerde richtingen |
| G15 | Lengteas selectie |
| G16 | Hoofdvlak selectie door twee adressen en lengteas |
| G17 | Hoofdvlak X-Y en lengte Z |
| G18 | Hoofdvlak Z-X en lengte Y |
| G19 | Hoofdvlak Y-Z en lengte X |
| G20 | Definitie ondergrens werkzone |
| G21 | Definitie bovengrens werkzone. |
| G22 | In/uitschakelen werkzones. |
| G32 | Voersnelheid "F" als omgekeerde functie van tijd. |
| G33 | Elektronisch draadsnijden |
| G34 | Variabele steek draadsnijden |
| G36 | Gecontroleerde hoekafronding |
| G37 | Tangentiële instap |
| G38 | Tangentiële uitstap |
| G39 | Faseer |
| G40 | Annulering gereedschapsstraalcompensatie |
| G41 | Linkerkant gereedschapsstraalcompensatie |
| G41 N | Botsingdetectie |
| G42 | Rechterkant gereedschapsstraalcompensatie |
| G42 N | Botsingdetectie |
| G43 | Gereedschapslengtecompensatie |
| G44 | Annulering gereedschapslengtecompensatie |
| G50 | Gecontroleerde hoekafronding |
| G51 | Look-Ahead |
| G52 | Beweging tot contact maken |
| G53 | Programmeren ten opzichte van machinenul |
| G54 | Absolute nul offset 1 |
| G55 | Absolute nul offset 2 |
| G56 | Absolute nul offset 3 |
| G57 | Absolute nul offset 4 |
| G58 | Additieve nul offset 1 |
| G59 | Additieve nul offset 2 |
| G60 | Meervoudig bewerken in rechte lijn |
| G61 | Meervoudig bewerken in rechthoekig patroon |
| G62 | Rasterpatroon vaste cyclus |
| G63 | Meervoudig bewerken in cirkelpatroon |
| G64 | Meervoudig bewerken in boog |
| G65 | Bewerken geprogrammeerd met boog-koord |
| G66 | Onregelmatige zak vaste cyclus |
| G67 | Onregelmatige zak ruwfrezen |
| G68 | Onregelmatige zak afwerken |
| G69 | Boor vaste cyclus met variabele pik |
| G70 | Programmeren in inches |
| G71 | Programmeren in millimeters |
| G72 | Algemene en specifieke schaalfactor |
| G73 | Patroon rotatie |
| G74 | Home zoeken |
| G75 | Tasten tot aanraken |
| G76 | Tasten tijdens aanraken |
| G77 | As koppeling (slaving) |
| G77S | Spindelsynchronisatie |
| G78 | Annulering as koppeling (slaving) |
| G78S | Annulering spindelsynchronisatie |
| G79 | Vaste cyclus parameter wijziging |
| G80 | Vaste cyclus annulering |
| G81 | Boor vaste cyclus |
| G82 | Boor vaste cyclus met wacht |
| G83 | Diepgat boor vaste cyclus met constante pik |
| G84 | Tapping vaste cyclus |
| G85 | Reamen vaste cyclus |
| G86 | Boor vaste cyclus met intrekken in G00 |
| G87 | Rechthoekige zak vaste cyclus. |
| G88 | Cirkelvormige zak vaste cyclus |
| G89 | Boor vaste cyclus met intrekken in G01 |
| G90 | Absoluut programmeren: |
| G91 | Inkrement programmeren |
| G92 | Coördinaat voorinstelling / spindelsnelheidslimiet |
| G93 | Polair oorsprong voorinstelling |
| G94 | Voersnelheid in millimeters (inches) per minuut |
| G95 | Voersnelheid in millimeters (inches) per omwenteling. |
| G96 | Constante snijpuntsnelheid |
| G97 | Constante gereedschapsmiddelpuntsnelheid |
| G98 | Intrekken naar startvlak aan einde vaste cyclus |
| G99 | Intrekken naar referentievlak aan einde vaste cyclus |
| G159 | Absolute nul offsets |
| G210 | Boorgat frezen vaste cyclus |
| G211 | Binnen draad frezen vaste cyclus. |
| G212 | Buiten draad frezen vaste cyclus. |
M Codes
| M Codes | Beschrijving |
|---|---|
| M00 | Programma stop |
| M01 | Voorwaardelijke programma stop |
| M02 | Einde programma |
| M03 | Kloksgewijs spindel draaien |
| M04 | Tegenkloksgewijs spindel draaien |
| M05 | Spindel stop |
| M06 | Gereedschapswissel code |
| M19 | Spindelorientatie |
| M41, M42, M43, M44 | Spindel tandwielwissel |
| M30 | Einde programma met terugkeer eerste blok |
Adressen
| Adressen | Beschrijving |
|---|---|
| F | Bewerkingsvoersnelheid |
| S | Spindelsnelheid |
| T | Gereedschapsnummer |
| D | Gereedschapsoffset nummer |
Fagor 8037T G / M Code Lijst
Fagor 8037T Draaibank programmeren G codes / M codes complete lijsten.
G Codes
| G Codes | Beschrijving |
|---|---|
| G00 | Snelverplaatsing |
| G01 | Lineaire interpolatie |
| G02 | Kloksgewijs cirkelvormige interpolatie |
| G03 | Tegenkloksgewijs cirkelvormige interpolatie |
| G04 | Wacht/onderbreking blok voorbereiding |
| G05 | Afgeronde hoek |
| G06 | Cirkelmiddelpunt in absolute coördinaten |
| G07 | Vierkante hoek |
| G08 | Boog tangentaal aan vorige pad. |
| G09 | Boog gedefinieerd door drie punten |
| G10 | Spiegelbeeld annulering |
| G11 | Spiegelbeeld op X-as |
| G12 | Spiegelbeeld op Y-as |
| G13 | Spiegelbeeld op Z-as |
| G14 | Spiegelbeeld in de geprogrammeerde richtingen |
| G16 | Hoofdvlak selectie door twee adressen |
| G17 | Hoofdvlak X-Y en lengte Z 3. |
| G18 | Hoofdvlak Z-X en lengte Y |
| G19 | Hoofdvlak Y-Z en lengte X |
| G20 | Definitie ondergrens werkzone |
| G21 | Definitie bovengrens werkzone. |
| G22 | In/uitschakelen werkzones. |
| G32 | Voersnelheid "F" als omgekeerde functie van tijd. |
| G33 | Elektronisch draadsnijden |
| G34 | Variabele steek draadsnijden |
| G36 | Gecontroleerde hoekafronding |
| G37 | Tangentiële instap |
| G38 | Tangentiële uitstap |
| G39 | Faseer |
| G40 | Annulering gereedschapsstraalcompensatie |
| G41 | Linkerkant gereedschapsstraalcompensatie |
| G41 N | Botsingdetectie |
| G42 | Rechterkant gereedschapsstraalcompensatie |
| G42 N | Botsingdetectie |
| G50 | Gecontroleerde hoekafronding |
| G51 | Look-Ahead |
| G52 | Beweging tot contact maken |
| G53 | Programmeren ten opzichte van machinenul |
| G54 | Absolute nul offset 1 |
| G55 | Absolute nul offset 2 |
| G56 | Absolute nul offset 3 |
| G57 | Absolute nul offset 4 |
| G58 | Additieve nul offset 1 |
| G59 | Additieve nul offset 2 |
| G66 | Patroon herhaling cyclus vaste cyclus |
| G68 | X-as ruwfrezen vaste cyclus |
| G69 | Z-as ruwfrezen vaste cyclus |
| G70 | Programmeren in inches |
| G71 | Programmeren in millimeters |
| G72 | Algemene en specifieke schaalfactor |
| G74 | Home zoeken |
| G75 | Tasten tot aanraken |
| G76 | Tasten tijdens aanraken |
| G81 | Draai vaste cyclus voor rechte secties |
| G82 | Faseer vaste cyclus voor rechte secties |
| G83 | Boor vaste cyclus |
| G84 | Draai vaste cyclus voor gebogen secties |
| G85 | Faseer vaste cyclus voor gebogen secties |
| G86 | Lengtedraad snij vaste cyclus |
| G87 | Vlak draadsnij vaste cyclus |
| G88 | X-as kruin vaste cyclus |
| G89 | Z-as kruin vaste cyclus |
| G90 | Absoluut programmeren: |
| G91 | Inkrement programmeren |
| G92 | Coördinaat voorinstelling / spindelsnelheidslimiet |
| G93 | Polair oorsprong voorinstelling |
| G94 | Voersnelheid in millimeters (inches) per minuut |
| G95 | Voersnelheid in millimeters (inches) per omwenteling. |
| G96 | Constante snijvoet |
| G97 | Spindelsnelheid in RPM |
| G151 | Programmeren X-as in diameter. |
| G152 | Programmeren X-as in straal. |
| G159 | Absolute nul offsets |
| G233 | Intrekken assen bij onderbreken draadsnijbewerking. |
M Codes
| M Codes | Beschrijving |
|---|---|
| M00 | Programma stop |
| M01 | Voorwaardelijke programma stop |
| M02 | Einde programma |
| M03 | Kloksgewijs spindel draaien |
| M04 | Tegenkloksgewijs spindel draaien |
| M05 | Spindel stop |
| M06 | Gereedschapswissel code |
| M19 | Spindelorientatie |
| M41, M42, M43, M44 | Spindel tandwielwissel |
| M30 | Einde programma met terugkeer eerste blok |
Adressen
| Adressen | Beschrijving |
|---|---|
| F | Bewerkingsvoersnelheid |
| S | Spindelsnelheid |
| T | Gereedschapsnummer |
| D | Gereedschapsoffset nummer |
