CNC-freesvoorbeeld: G90 Absoluut, G91 Incrementaal, en Circulaire G02/G03 Interpolatie
Hieronder volgt een CNC-programma-voorbeeldcode voor CNC-freesmachine.
Deze CNC-voorbeeldcode illustreert het gebruik van CNC Absoluut Programmeren G90 G-code en Incrementaal Programmeren G91 G-code, evenals het gebruik van Circulaire Interpolatie G-code (G02/G03).

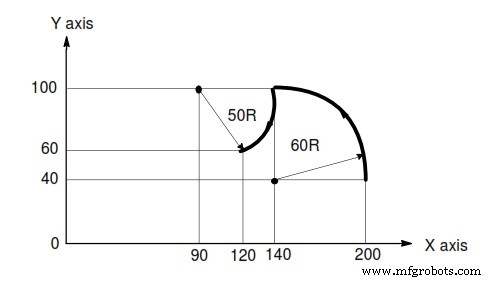

Dit CNC-programma tekent (bewerkt) CNC-frees boog met R alsmede boog met I.
CNC Absoluut Programmeren G90 Voorbeeldcode
CNC Frees Programmeren Absoluut Incrementaal G90 G91 Voorbeeldcode
Frees Circulaire Interpolatie G02 G03 met R
G92 X200 Y40 Z0 G90 G03 X140 Y100 R60 F300 G02 X120 Y60 R50
Frees Circulaire Interpolatie G02 G03 met I
G92 X200 Y40 Z0 G90 G03 X140 Y100 I-60 F300 G02 X120 Y60 I-50
CNC Incrementaal Programmeren G91 Voorbeeldcode
Frees Circulaire Interpolatie G02 G03 met R
G91 G03 X-60 Y60 R60 F300 G02 X-20 Y-40 R50
Frees Circulaire Interpolatie G02 G03 met I
G91 G03 X-60 Y60 I-60 F300 G02 X-20 Y-40 I-50
