G78 draadsnijcyclus – Fanuc-draaibankprogrammering

Fanuc is ongetwijfeld de meest gebruikte en meest begrepen cnc-besturing.
Fanuc wordt gebruikt op verschillende machines zoals freesmachines, draaibanken enz.

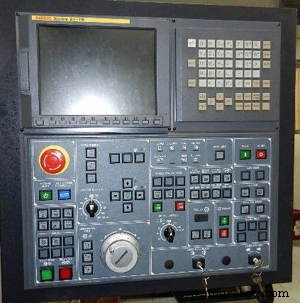

Fanuc 21 TB

Dus soms gebeuren er tijdens het omgaan met G-codes interessante dingen, zoals Fanuc G-codegroepen (of Fanuc G-code Groepstypes) A, B, C. Zoals een cnc-machinist wordt geleverd met G-code zoals G76 Threading-cyclus op één Fanuc cnc-besturing.
Maar op een ander Fanuc-besturingsmodel zie je de G78 draadsnijcyclus.
Meestal is de werking hetzelfde als de G76 draadsnijcyclus gedraagt ​​zich hetzelfde als de G78 draadsnijcyclus.

Voor een complete Fanuc G-code lijst met A,B,C groep G-codes lees Volledige G-codelijst .

G78 Threading Cyclus Formaat

G78 P010060 Q100 R0.05
G78 X30 Z-20 P1024 Q200 F2

Eerste blok van de G78 draadsnijcyclus

G78 :G-code voor draadsnijcyclus.

P :P bestaat eigenlijk uit meerdere waarden die het threadgedrag bepalen,

• 01 :Aantal veergangen of veersneden of afwerkingssneden.
• 00 :draad is op.
• 60 :flankhoek of invoerhoek (toegestane waarden 0, 29, 30, 56, 60, 80).

V :Snijdiepte.
R :Diepte van afwerksnede

Tweede blok van de G78 draadsnijcyclus

G78 :G-code van de draadsnijcyclus.
X (U) :De eindwaarde op de x-as.
Z (W) :De eindwaarde in de z-as.
P :Draaddiepte (als radiuswaarde).
Q :Diepte van de eerste snede.
F :Draadspoed
R :Draadconus
