CNC-freesprogrammeeroefening met G91 incrementeel programmeren

Deze oefening voor het programmeren van een CNC-frees geeft u meer inzicht in het tekenen en hoe u de exacte coördinaat van elk tekenpunt kunt vinden. Volledig gebaseerd op het G91 incrementeel dimensioneringssysteem, zodat cnc-programmeurs/machinisten kunnen leren en begrijpen hoe G91 incrementeel programmeren werkt .
Dit programma is geschreven voor een 4-assige CNC-freesmachine, waarbij de C-as wordt gebruikt voor een draaitafel.
3-assige CNC-freesmachine kan dit programma ook uitvoeren, dus verwijder hiervoor gewoon programmablok nr. N15.

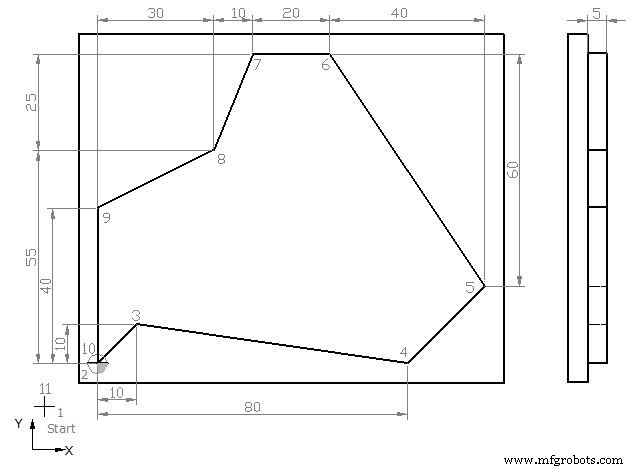

CNC-freesprogrammeeroefening

G91 Incrementele programmering CNC-freesoefening

N5 G00 G54 G64 G90 G17 X-20 Y-20 Z50     ;Point 1
N10 S450 M03 F250 D01 (12.5 MM DIA)
N15 C0
N20 Z5
N25 G01 Z0
N30 Z-5
N35 G42 G91 X20 Y20                      ;Point 2
N40 X10 Y10                              ;Point 3
N45 X70 Y-10                             ;Point 4
N50 X20 Y20                              ;Point 5
N55 X-40 Y60                             ;Point 6
N60 X-20                                 ;Point 7
N65 X-10 Y-25                            ;Point 8
N70 X-30 Y-15                            ;Point 9
N80 X0 Y-40                              ;Point 10
N85 G40 G90 X-20 Y-20                    ;Point 11
N90 G00 Z50
N95 Y100
N100 M30

Afgewerkt deel

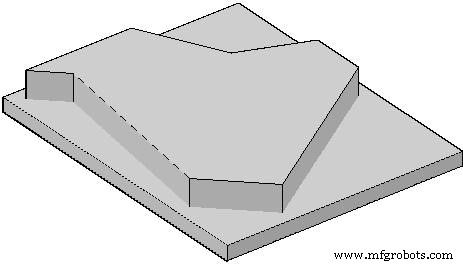

Nadat het bewerkingsproces is voltooid, ziet uw taak er in 3D-weergave zo uit,

Compleet bewerkt onderdeel in 3D

Uitleg van CNC G-Code

G00:ijlgang.
G54:nulpuntverschuiving nr. 1.
G64:Continu-baanmodus.
G90:Absoluut dimensioneringssysteem.
G91:Incrementeel dimensioneringssysteem.
G17:X-Y-planselectie.
G42:Frees activering radiuscompensatie (beweging rechts)
G40:compensatie freesradius de-actief
S:spilsnelheid
F:asbeweging invoer
M:freesbeweging (3=rechtsom , 4=tegen de klok in)
D :Gereedschapsnr.
