Autonome Sudoku-oplossende Robot

Onderdelen en benodigdheden

Raspberry Pi 3 Model B 1
Raspberry Pi Camera Module 1
Arduino UNO 1

Benodigde tools en machines

  • 3D-printer (generiek)

Apps en online services

  • TensorFlow
  • OpenCV
  • Python

Over dit project

Een robot die zelfstandig een Sudoku-raatsel analyseert, oplost en invult!

Sudoku's zijn logische puzzels die computers automatisch kunnen oplossen dankzij eenvoudige wiskundige regels.

Autonome Sudoku-oplossende Robot

Doelstellingen

De robot moet autonoom:

  1. Het Sudoku-rooster analyseren en bestaande cijfers herkennen
  2. De oplossing berekenen
  3. De lege vakjes invullen

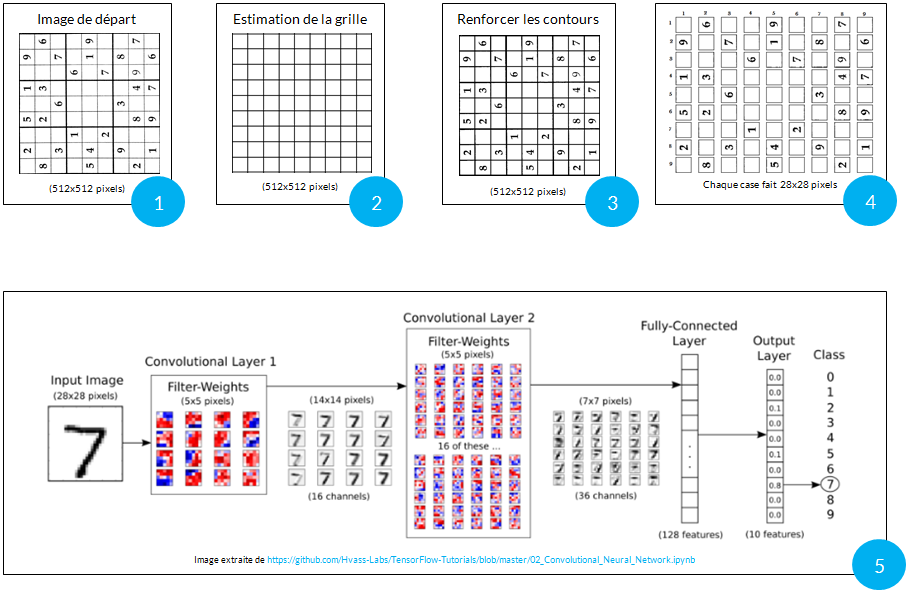

Hoe het werkt

  1. Afname: De Raspberry Pi 3 met camera maakt een foto van het rooster.
  2. Pre-verwerking: Beeldverwerking (OpenCV) verwijdert artefacten en corrigeert de perspectief naar een vlak rooster.
  3. Segmentatie: Het rooster wordt opgesplitst in 81 afzonderlijke vakjes.
  4. Cijferherkenning: Een neuraal netwerk (TensorFlow) klassificeert elk vakje.
  5. Oplossen: De numerieke representatie wordt opgelost met een backtracking-algoritme.
  6. Invullen: De Raspberry Pi stuurt de motoren aan om de ontbrekende cijfers te schrijven.
Autonome Sudoku-oplossende Robot

Benodigde vaardigheden

  • Computer vision
  • Beeldverwerking
  • Programmeren (Python, C++)
  • Elektronica
  • Mechanica

Nuttige tools & API's

  • Python
  • TensorFlow voor neuraal netwerk
  • OpenCV voor beeldverwerking

Referenties

Voor meer informatie, neem contact op via GitHub.

Code

De volledige broncode is beschikbaar op GitHub:

https://github.com/Sanahm/Sudoku-robot
