Arduino PowerPoint Pointer – Draadloze Presentatiebesturing

Onderdelen en benodigdheden

Arduino Leonardo 1
IR-ontvanger (generiek) 1
TV-afstandsbediening 1

Over dit project

Tijdens mijn laatste PowerPoint-presentatie was het frustrerend constant met de muis in mijn hand te zitten – niet ideaal voor presentaties. Met een aankomende presentatie over "Inleiding tot Arduino" dacht ik: wat is een betere manier om de mogelijkheden van de Arduino te demonstreren dan een draadloze presentatiepointer te bouwen?

Het eerste idee was: waarom niet de TV-afstandsbediening gebruiken? Die is ergonomischer om vast te houden dan een muis voor dit doel.

Arduino PowerPoint Pointer – Draadloze Presentatiebesturing

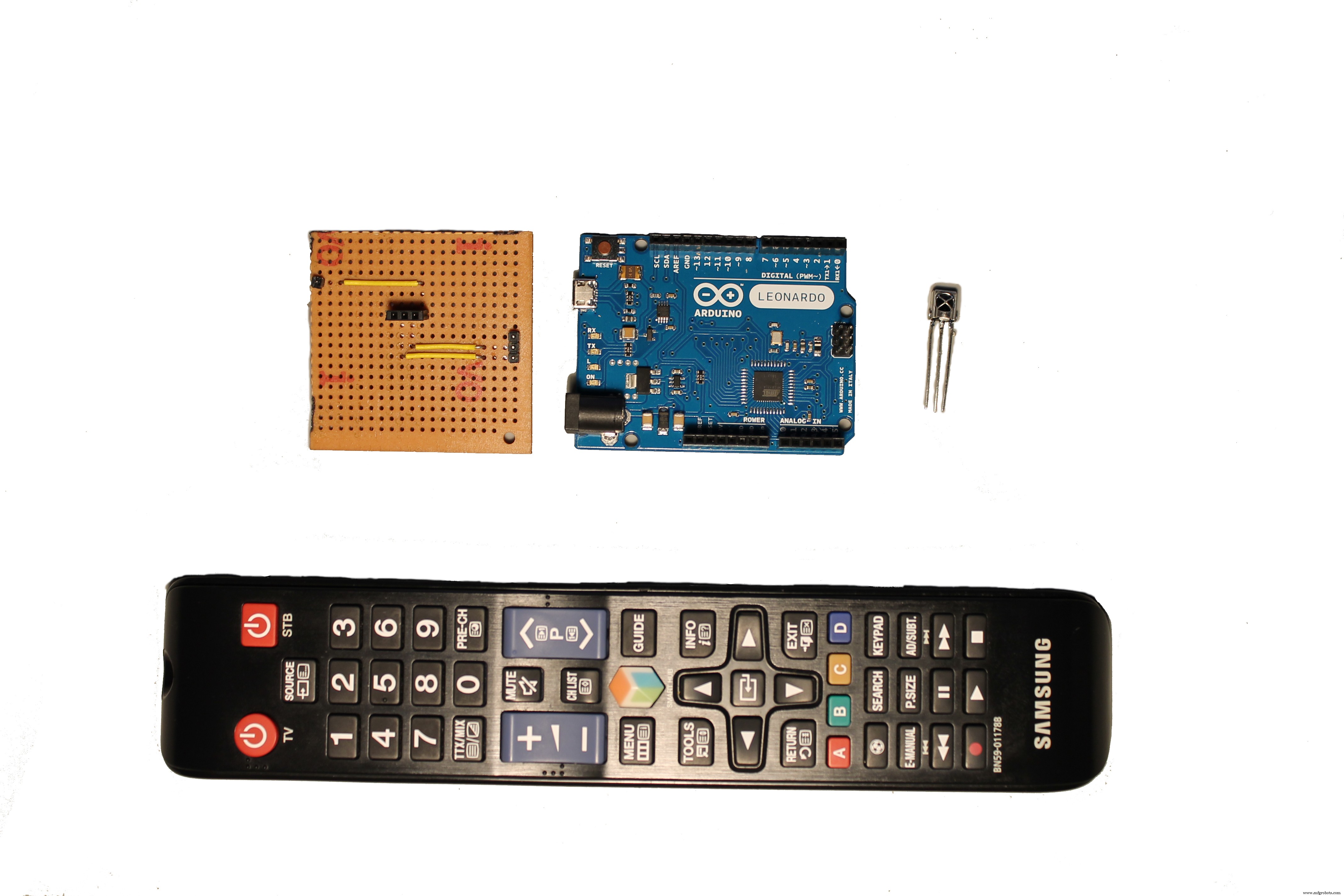

Benodigde componenten

  • 1x TV-afstandsbediening
  • 1x Arduino Leonardo (ook mogelijk met UNO, maar met aanpassingen)
  • 1x IR-sensor (bijv. VS1838B)
  • Optioneel: een eenvoudig shield op printplaat
Arduino PowerPoint Pointer – Draadloze Presentatiebesturing

Aansluitschema

Het schema is eenvoudig:

  • GND van de sensor → Arduino GND
  • 5V van de sensor → Arduino 5V
  • Data-pin van de sensor → Arduino digitale pin 2
Arduino PowerPoint Pointer – Draadloze Presentatiebesturing

Code

De code bestaat uit twee stappen:

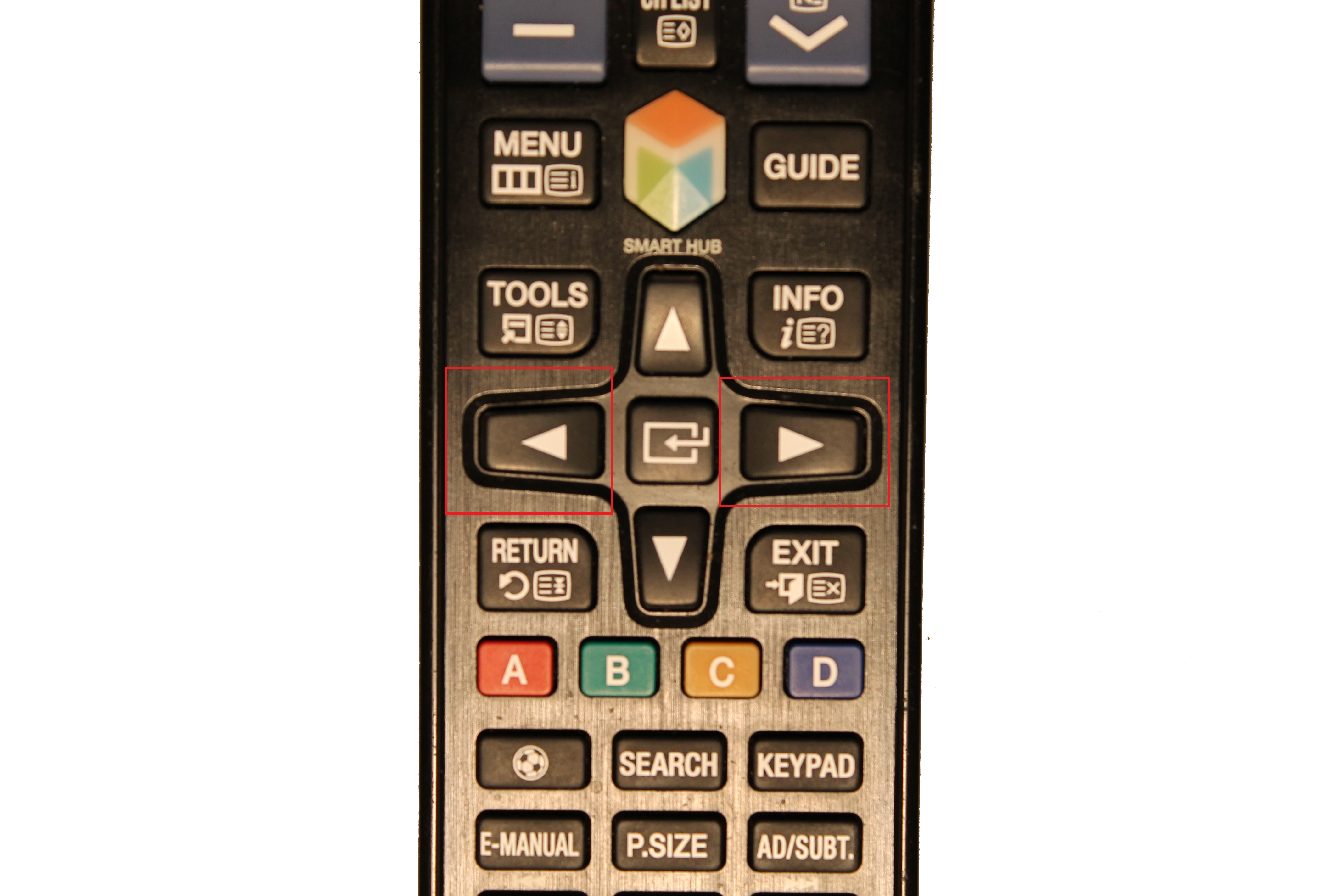

  1. Stap 1 – IR-codes uitlezen: Upload PPT_Pointer_Code_1.ino. Open de Seriële Monitor. Druk op de gewenste toetsen op de afstandsbediening; de ontvangen codes verschijnen. Noteer de codes voor de toetsen die je wilt gebruiken (bijv. vooruit/achteruit).
  2. Stap 2 – Toetsen koppelen aan toetsenbordaanslagen: Vervang in PPT_Pointer_Code_2.ino de voorbeeldcodes door je eigen genoteerde codes. Upload de sketch. De Arduino Leonardo gedraagt zich nu als een toetsenbord: druk op de geselecteerde toetsen stuurt KEY_RIGHT_ARROW of KEY_LEFT_ARROW.
Arduino PowerPoint Pointer – Draadloze Presentatiebesturing

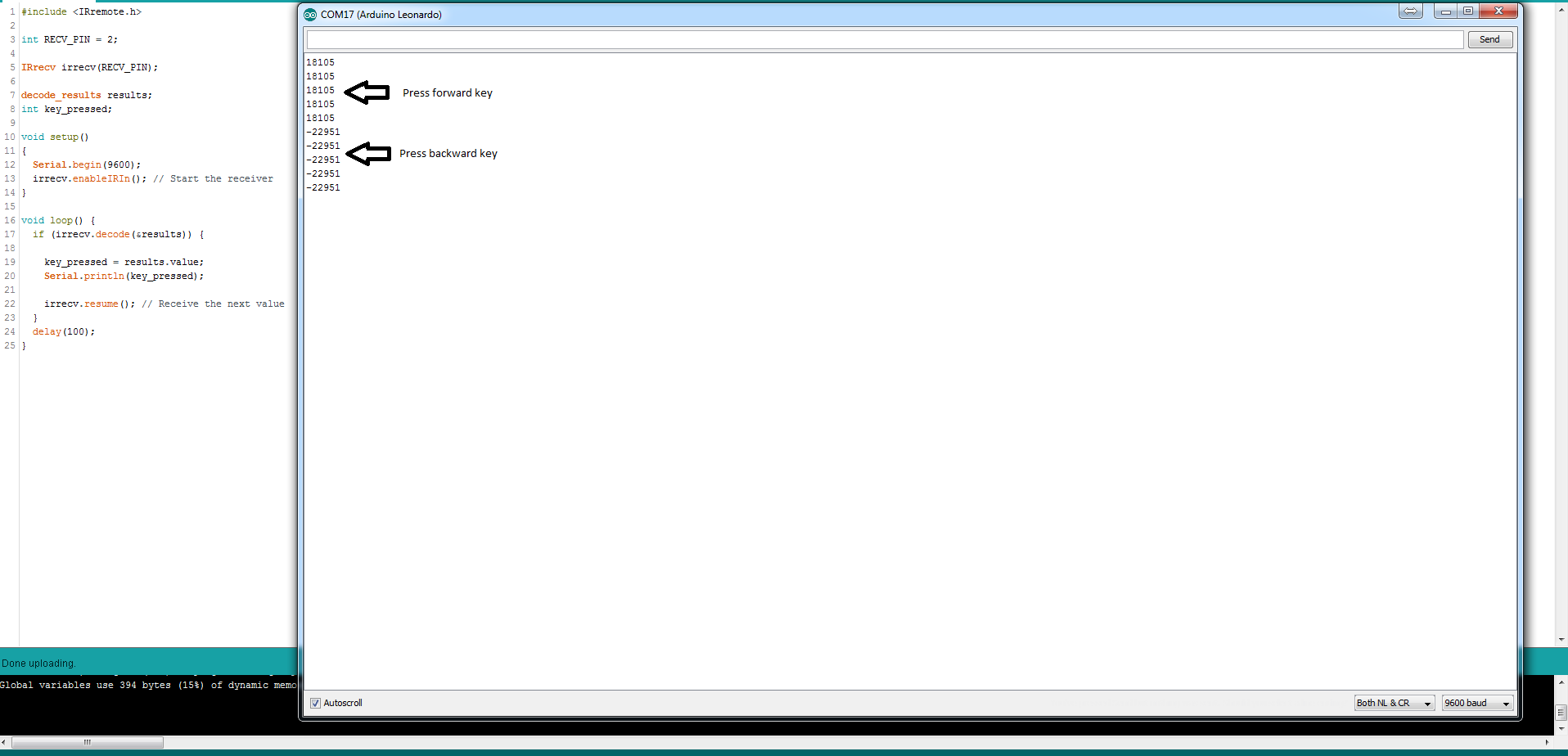

Stap 1: IR-codes uitlezen via Seriële Monitor
Arduino PowerPoint Pointer – Draadloze Presentatiebesturing

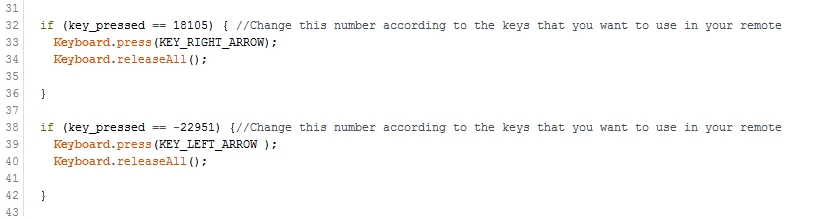

Stap 2: Jouw IR-codes in de if-structuren plaatsen
Arduino PowerPoint Pointer – Draadloze Presentatiebesturing

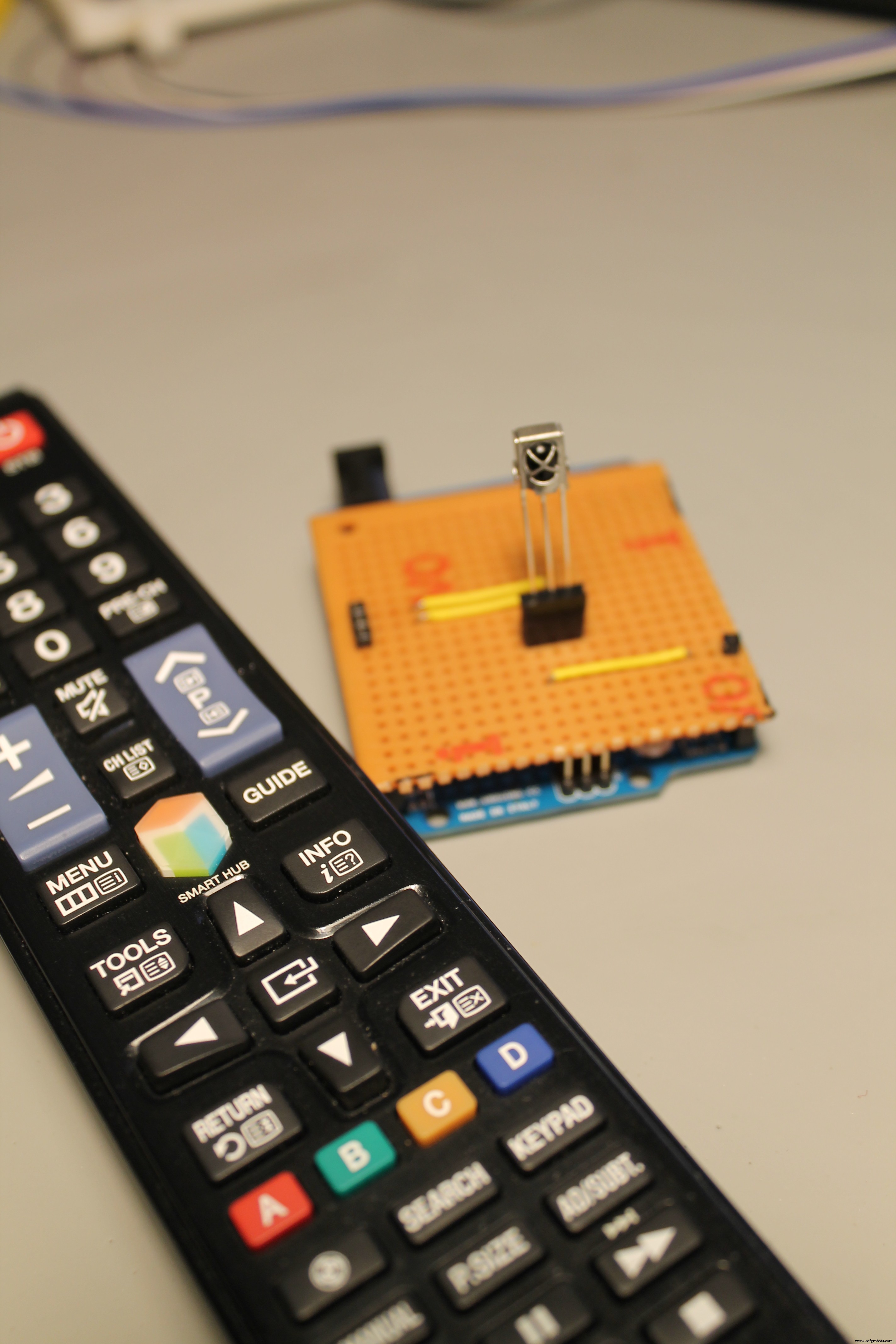

De werklende pointer in actie

In PowerPoint

Open je presentatie in Diavoorstelling-modus. De slides schakelen nu vooruit en achteruit met de gekozen toetsen op de TV-afstandsbediening.

Andere Arduino-boards

Bij boards als de Arduino UNO is extra werk nodig: de ATmega8U2/16U2 (USB-naar-seriële chip) moet worden geflasht om als HID-toetsenbord/muis te fungeren. De Leonardo, Zero en Due hebben hier native ondersteuning voor. Raadpleeg het Arduino-forum voor details.

Broncode

PPT_Pointer_Code_2.ino (Hoofdcode)

#include <IRremote.h>
#include "Keyboard.h"

int RECV_PIN = 2;
IRrecv irrecv(RECV_PIN);
decode_results results;
int key_pressed;
int last_key_pressed;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn(); // Start ontvanger
  Keyboard.begin();
}

void loop() {
  if (irrecv.decode(&results)) {
    key_pressed = results.value;
    Serial.println(key_pressed);
    irrecv.resume(); // Volgende waarde
  }
  // Alleen één keer per toetsaanslag verwerken
  if (key_pressed == last_key_pressed) key_pressed = 0;

  // Vooruit (rechter pijltje) – vervang 18105 door jouw code
  if (key_pressed == 18105) {
    Keyboard.press(KEY_RIGHT_ARROW);
    Keyboard.releaseAll();
  }
  // Achteruit (linker pijltje) – vervang -22951 door jouw code
  if (key_pressed == -22951) {
    Keyboard.press(KEY_LEFT_ARROW);
    Keyboard.releaseAll();
  }
  last_key_pressed = key_pressed;
}

PPT_Pointer_Code_1.ino (IR-decoder)

#include <IRremote.h>

int RECV_PIN = 2;
IRrecv irrecv(RECV_PIN);
decode_results results;
int key_pressed;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn();
}

void loop() {
  if (irrecv.decode(&results)) {
    key_pressed = results.value;
    Serial.println(key_pressed);
    irrecv.resume();
  }
  delay(100);
}

Schema's

Arduino PowerPoint Pointer – Draadloze Presentatiebesturing
Arduino PowerPoint Pointer – Draadloze Presentatiebesturing
