Interactieve Joystick Game met Arduino en LED Feedback

Onderdelen en benodigdheden

• 1x Breadboard
• 1x Set jumper wires
• 1x LED
• 1x Arduino UNO
• 1x USB-A naar B Kabel
• 1x Analoog Joystick (Generiek)

Over dit project

Dit project gebruikt een generieke joystick. De Arduino leest de +Y, -Y, +X en -X waarden en gebruikt if/else statements om 5 LEDs aan te sturen. Voorbeeld: als je de joystick naar links kantelt, gaat de linker LED branden. Als de joystick een knop heeft (de meeste hebben dat), licht de bijbehorende LED op bij indrukken.

Code

De Code

#define joyX A0
#define joyY A1
int button = 2;
int buttonState = 0;
int buttonState1 = 0;

void setup() {
  pinMode(7, OUTPUT);   // Knop LED
  pinMode(button, INPUT);
  digitalWrite(button, HIGH); // Pull-up
  Serial.begin(9600);
  pinMode(8, OUTPUT);   // LED voor richting
  pinMode(9, OUTPUT);
  pinMode(10, OUTPUT);
  pinMode(11, OUTPUT);
}

void loop() {
  int xValue = analogRead(joyX);
  int yValue = analogRead(joyY);
  Serial.print(xValue);
  Serial.print("\t");
  Serial.println(yValue);
  buttonState = digitalRead(button);
  Serial.println(buttonState);

  // Links
  if (xValue >= 0 && yValue <= 10) {
    digitalWrite(10, HIGH);
  } else {
    digitalWrite(10, LOW);
  }
  // Boven
  if (xValue <= 10 && yValue >= 500) {
    digitalWrite(11, HIGH);
  } else {
    digitalWrite(11, LOW);
  }
  // Rechts
  if (xValue >= 1020 && yValue >= 500) {
    digitalWrite(9, HIGH);
  } else {
    digitalWrite(9, LOW);
  }
  // Onder
  if (xValue >= 500 && yValue >= 1020) {
    digitalWrite(8, HIGH);
  } else {
    digitalWrite(8, LOW);
  }
  // Diagonaal rechts-onder (beide uit)
  if (xValue >= 1020 && yValue >= 1020) {
    digitalWrite(9, LOW);
    digitalWrite(8, LOW);
  }

  // Joystick knop
  if (buttonState == LOW) {
    Serial.println("Switch = High");
    digitalWrite(7, HIGH);
  } else {
    digitalWrite(7, LOW);
  }
  buttonState1 = digitalRead(7);
  Serial.println(buttonState1);
  delay(100);
}

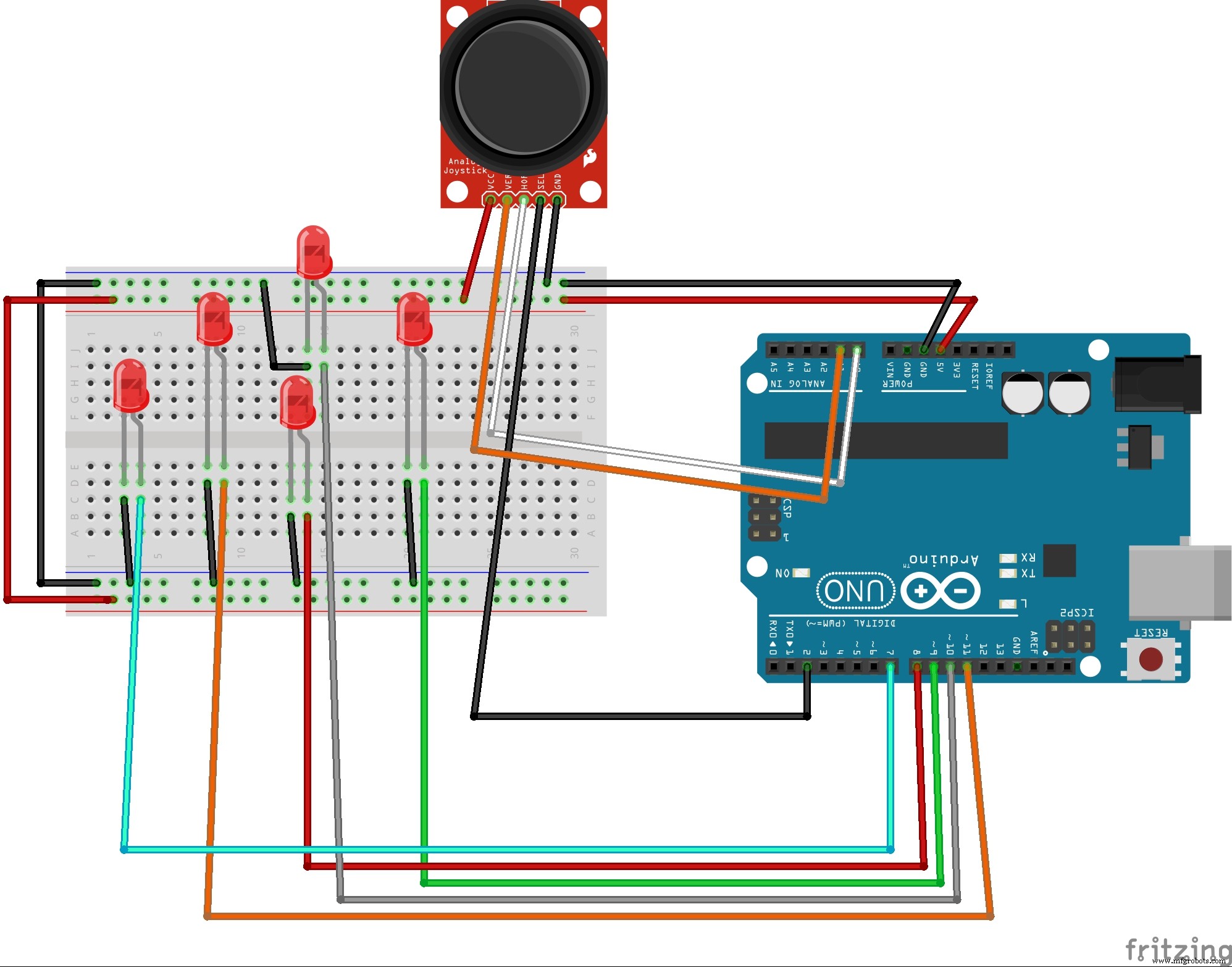

Schema

Deze schema helpt je alle componenten correct aan te sluiten (mijn eigen bedrading was een war).
