3D RGB Arduclock – Bluetooth LED Tijdstuk met Real-Time Clock

Onderdelen en Benodigdheden

Benodigde Tools en Machines

• Solderbout
• 3D Printer

Over dit Project

Na de succesvolle "Animated RGB Wall Clock" presenteert het team nu de 3D RGB ARDUCLOCK. Een draagbare, 3D-geprinte klok met individueel adresbare RGB LEDs (WS2812), bestuurd via een eenvoudige smartphone app (APK beschikbaar).

Functies

• Tijd weergave (uren/minuten/seconden op 7-segment stijl LED ringen)
• Temperatuur weergave
• Datum weergave
• Tijd instellen via Bluetooth (vanuit telefoon)
• Datum instellen via Bluetooth
• Alarm instellen met "Game of Thrones" thema-melodie
• Kleur aanpassen: alle cijfers, per cijfer-groep, of seconden-punten
• Animatiemodus (regenboog, theater chase, color wipe, etc.)

Benodigd voor Bouw

• 3D-printer bestanden (STL)
• Arduino code
• Elektronisch schema
• APK voor Android (volledige controle)
• Details & download: Projectpagina

Code Overzicht

De code gebruikt 7 aparte NeoPixel-strips (elk 7 LEDs) voor de 6 cijfers + seconden-scheidingstekens. Belangrijke datastructuren:

7-Segment Encoding

byte sevendisplay[19][7] = {
  {1,1,1,1,1,1,0}, // 0
  {0,0,1,1,0,0,0}, // 1
  {0,1,1,0,1,1,1}, // 2
  {0,1,1,1,1,0,1}, // 3
  {1,0,1,1,0,0,1}, // 4
  {1,1,0,1,1,0,1}, // 5
  {1,1,0,1,1,1,1}, // 6
  {0,1,1,1,0,0,0}, // 7
  {1,1,1,1,1,1,1}, // 8
  {1,1,1,1,1,0,1}, // 9
  {1,1,0,0,1,1,0}, // C (Celsius)
  {1,1,1,0,0,0,1}, // ' (apostrof)
  {1,0,1,1,0,1,1}, // H
  {1,0,0,0,1,1,0}, // L
  {1,1,0,0,0,1,0}, // t (klein)
  {1,1,0,0,1,1,1}, // E
  {0,0,0,0,0,0,0}, // blank
  {1,1,1,1,0,1,0}, // N
  {1,1,1,0,0,1,1}  // P
};

Kleurpalet

byte color[10][3] = {
  {0,0,255},     // Blauw
  {0,225,0},     // Groen
  {0,255,255},   // Cyaan
  {255,0,0},     // Rood
  {255,0,255},   // Magenta
  {255,255,0},   // Geel
  {255,255,255}, // Wit
  {100,150,250}, // Lichte blauw
  {255,50,30},   // Oranjerood
  {100,0,200}    // Paars
};

Bluetooth Commando's

De app stuurt commands als strings terminéerd met '.':

Alarm Melodie: Game of Thrones

De GameOfThrones() functie speelt de bekende openingsmelodie af op de buzzer, gesynchroniseerd met LED knipperen per noot. Gebruikt tone()/noTone() op pin 13.

Animatie Effecten

• colorWipe() – Kleur vult strips één voor één
• rainbow() – Regenboog over alle strips
• rainbowCycle() – Gelijkmatig verdeelde regenboog
• theaterChase() – Theater achtervolging effect
• theaterChaseRainbow() – Theater chase met regenboog kleuren

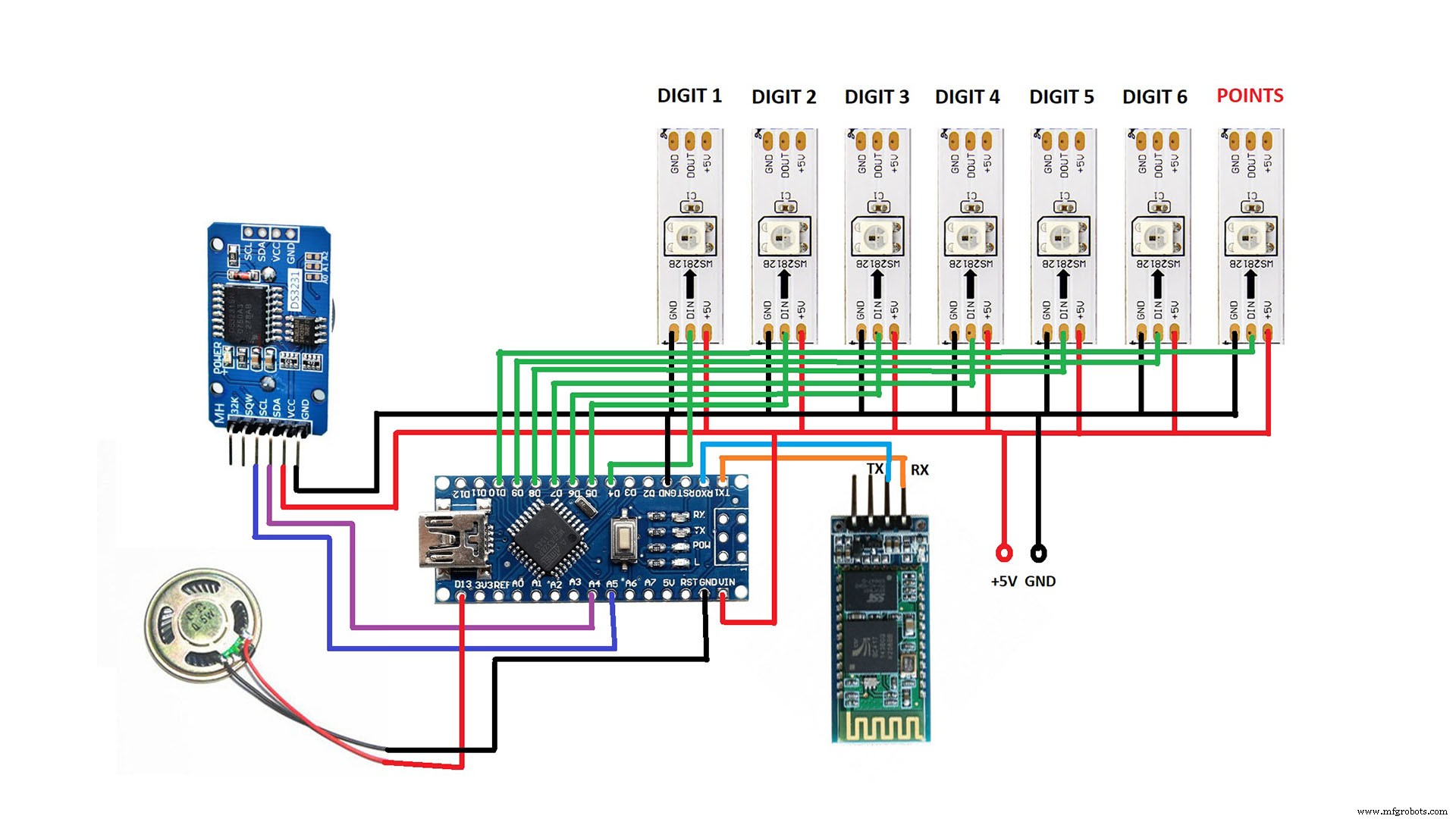

Schema

Let op: De code bevat dubbele NeoPixel objecten (pixels + strip) voor dezelfde pinnen – dit kan opgeschoond worden. De RTCC module communiceert via I2C (SDA/SCL). Bluetooth op hardware serial (pins 0/1) of SoftwareSerial.
