Find Me: Slimme Item Locator met Arduino en Bluetooth

Onderdelen en Benodigdheden

Benodigde Tools

• Solderbout
• Lijmpistool

Over Dit Project

Overzicht

Door de Find Me aan elk voorwerp te bevestigen, kunt u uw vermiste spullen in seconden terugvinden. Druk gewoon op de knop in de smartphone-app en de tracker begint te piepen.

Stap 1: Hoe Het Werkt

1. Bevestig de Find Me sleutelhanger aan uw sleutels, portemonnee of andere voorwerpen.
2. Koppel het apparaat via Bluetooth met uw smartphone.
3. Wanneer u iets zoekt, druk op de "Find" knop in de app – de tracker begint luid te piepen.

Stap 2: Componentenlijst

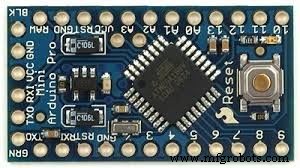

• Arduino Pro Mini of Arduino Nano
• HC-06 Bluetooth module

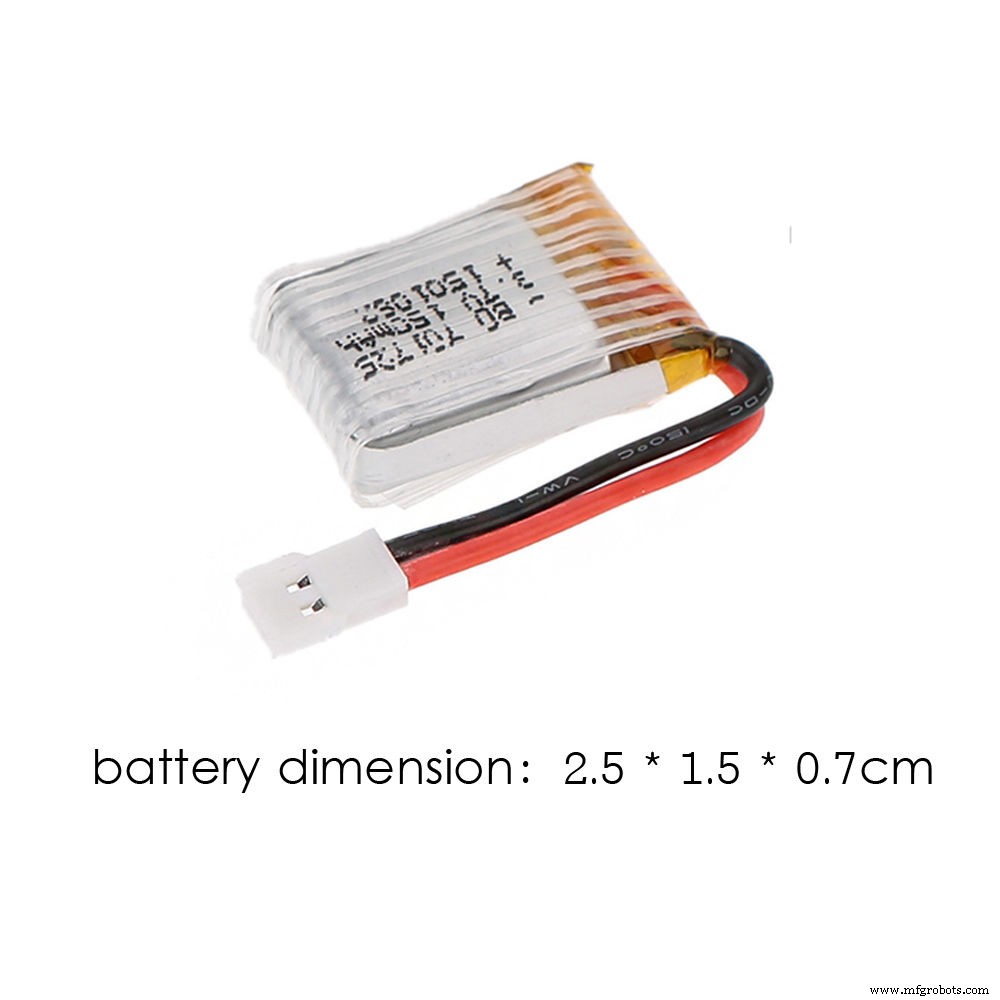

• Kleine LiPo accu

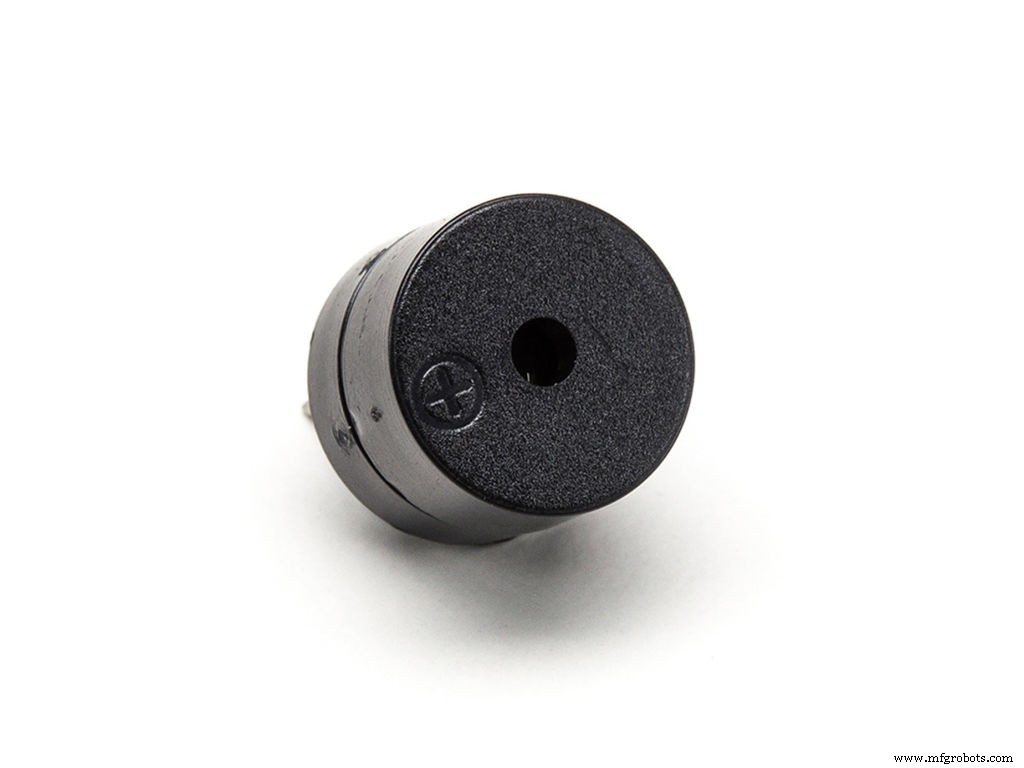

• Kleine piezo buzzer

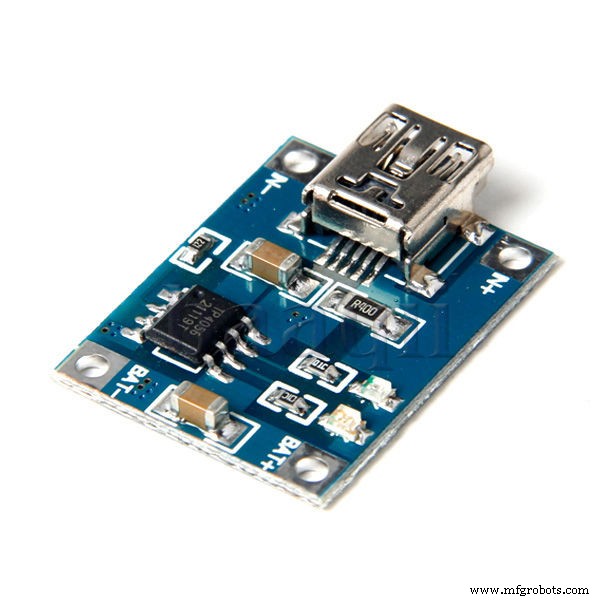

• Accu oplaadcircuit (bijv. TP4056)

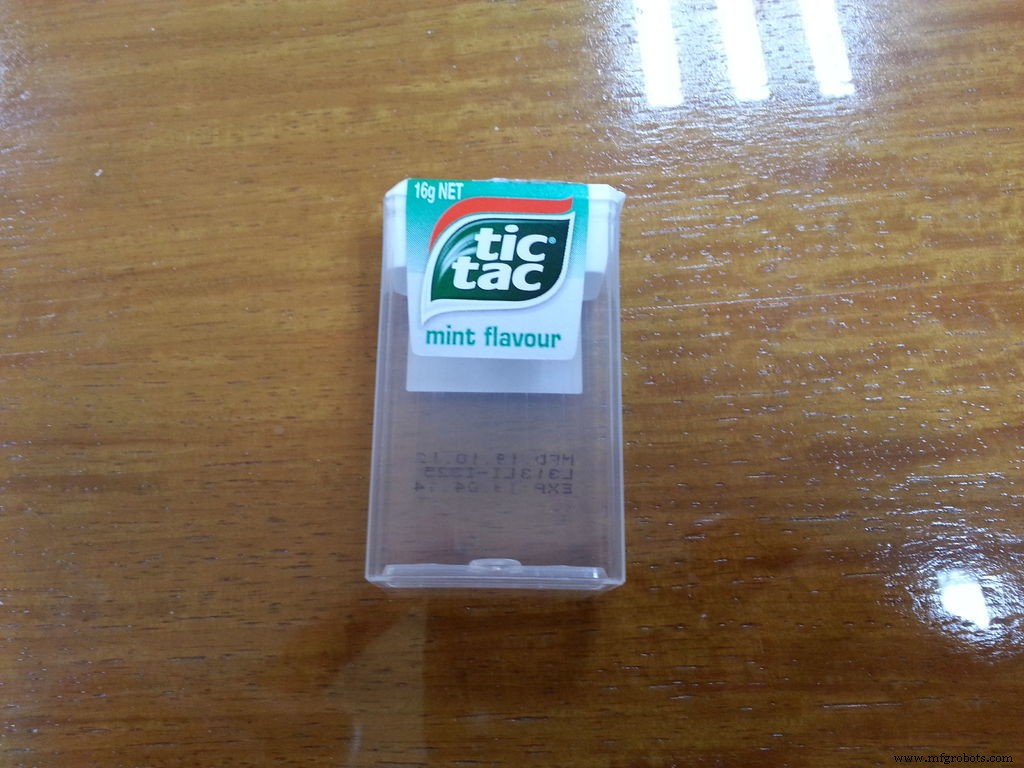

• Lege Tic Tac doosje of een kleine kunststof behuizing

Stap 3: Benodigde Tools

• Solderbout
• Draadjes
• Lijm

Stap 4: Aansluitingen

Bluetooth Module → Arduino

• VCC → VCC
• GND → GND
• TX → RX (Arduino pin 0)
• RX → TX (Arduino pin 1) – let op: gebruik een spanningsdeler voor de RX van de HC-06 (3.3V logica)

Buzzer → Arduino

• GND → GND
• VCC → Digitale Pin 5

Accu → Arduino

• + → VCC (via oplaadcircuit)
• - → GND

Stap 5: Arduino Code

De code luistert via de seriële poort naar commando's van de Bluetooth module. Bij ontvangst van 'u' gaat de buzzer aan, bij 's' uit.

int outPin = 5; // buzzer op pin 5
void setup() {
  Serial.begin(9600);
  pinMode(outPin, OUTPUT);
}
void loop() {
  if (Serial.available()) {
    char bt = Serial.read();
    if (bt == 'u') {
      digitalWrite(outPin, HIGH); // buzzer aan
    } else if (bt == 's') {
      digitalWrite(outPin, LOW);  // buzzer uit
    }
  }
}

Stap 6: Android App

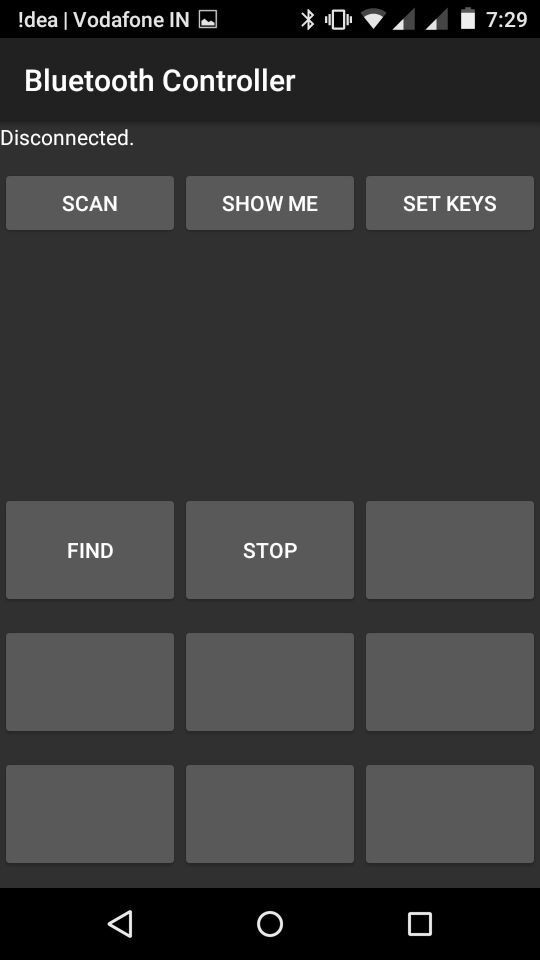

Gebruik de app Bluetooth Controller (gratis in de Play Store):
Download link

Stap 7: App Configureren

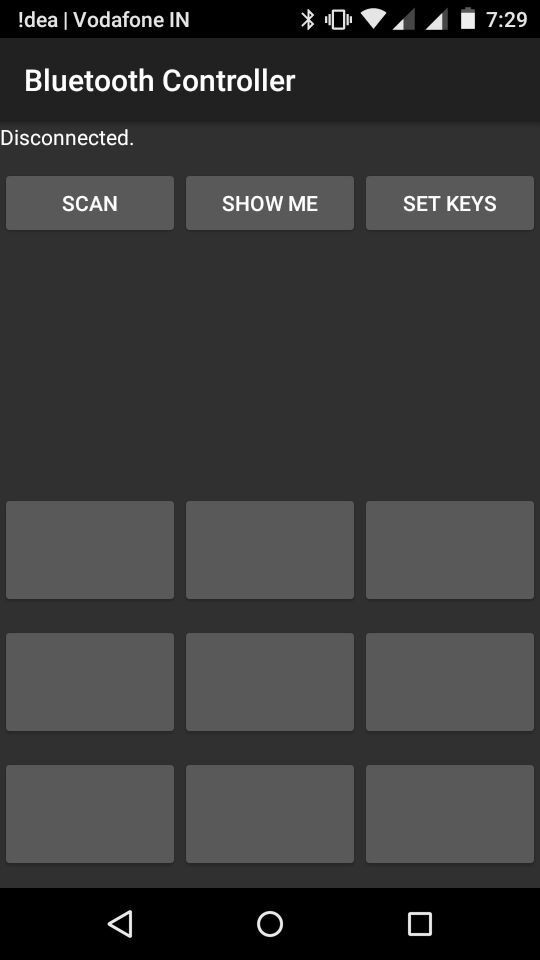

1. Open de app en koppel met de HC-06 module (standaard PIN: 1234 of 0000).

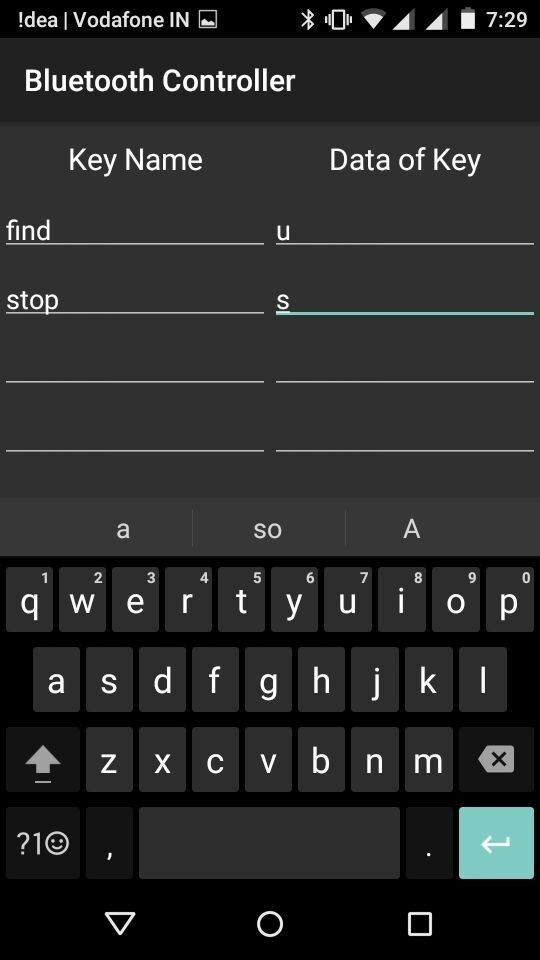

2. Ga naar Set Keys.
3. Stel de Find Key in op u en de Stop Key op s.
4. Verander deze waarden niet!

Stap 8: Afwerken

Plaats alle elektronica in de doos, bevestig een sleutelring ertussen. Optioneel: voeg een vibratie-motor parallel aan de buzzer toe, voor het geval de geluidsopening wordt geblokkeerd.

Uw Find Me tracker is nu klaar voor gebruik!
