Demontage Sonos Zone Player S5-speaker

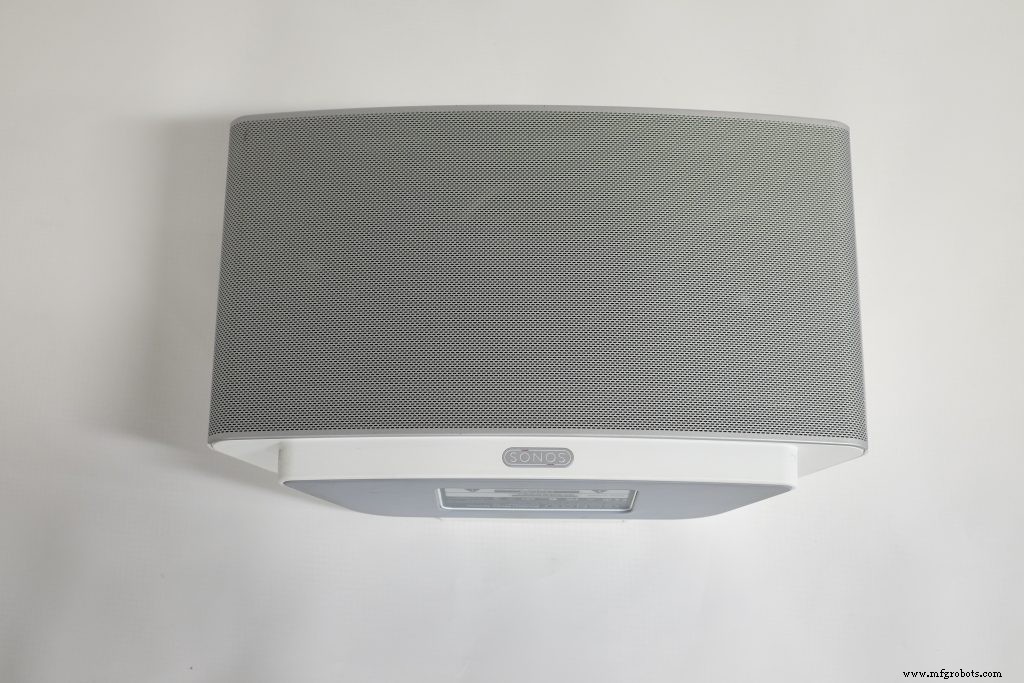

De Sonos ZonePlayer S5 is een bekabeld/draadloos apparaat met meerdere luidsprekers voor het streamen van audio van verschillende apparaten en services. We hadden er toevallig een bij de hand van een vorig project en besloten het af te breken en onze gedachten over dit product te delen vanuit een mechanisch ontwerpoogpunt. Blijf lezen om onze Sonos Speaker Teardown te zien.

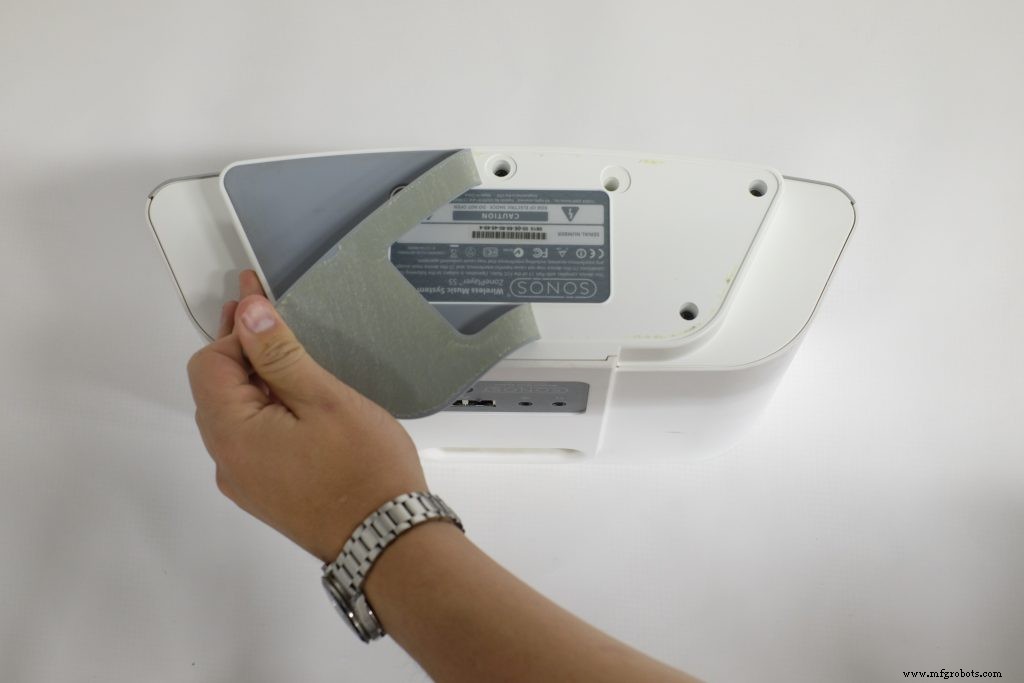

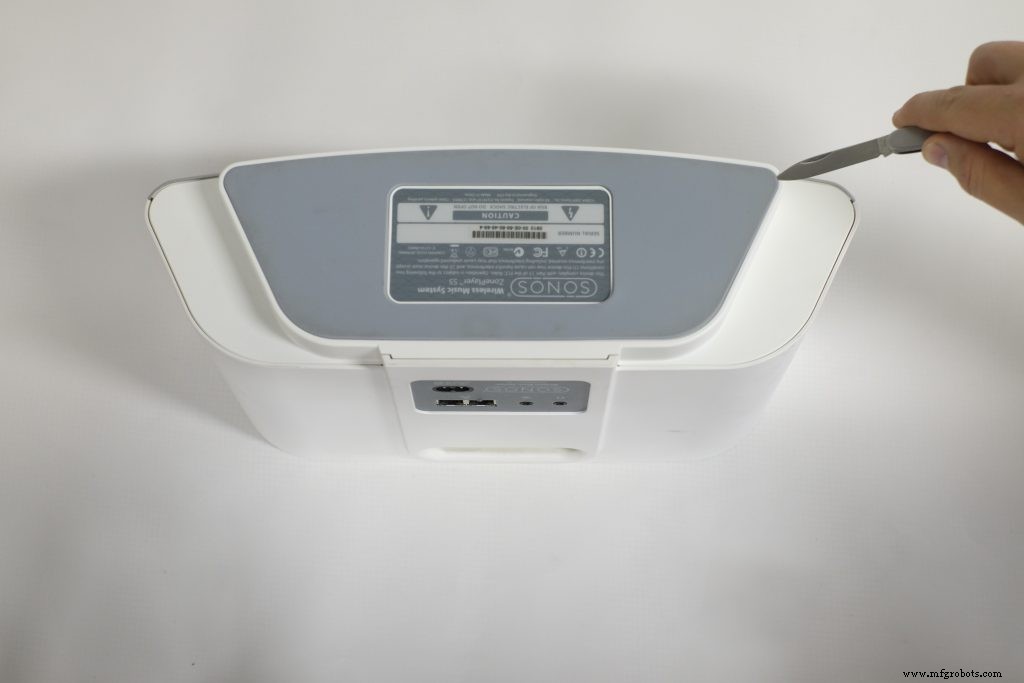

Laten we er meteen op ingaan; het ontwerp is van buiten heel eenvoudig zonder duidelijk zichtbare bevestigingsmiddelen, zoals gewoonlijk is de eerste plaats om te kijken onder stickers of rubberen voetjes. Zoals verwacht heeft de S5 een grote siliconenrubberen pad aan de onderkant die 8 verzonken bevestigingsmiddelen verbergt.

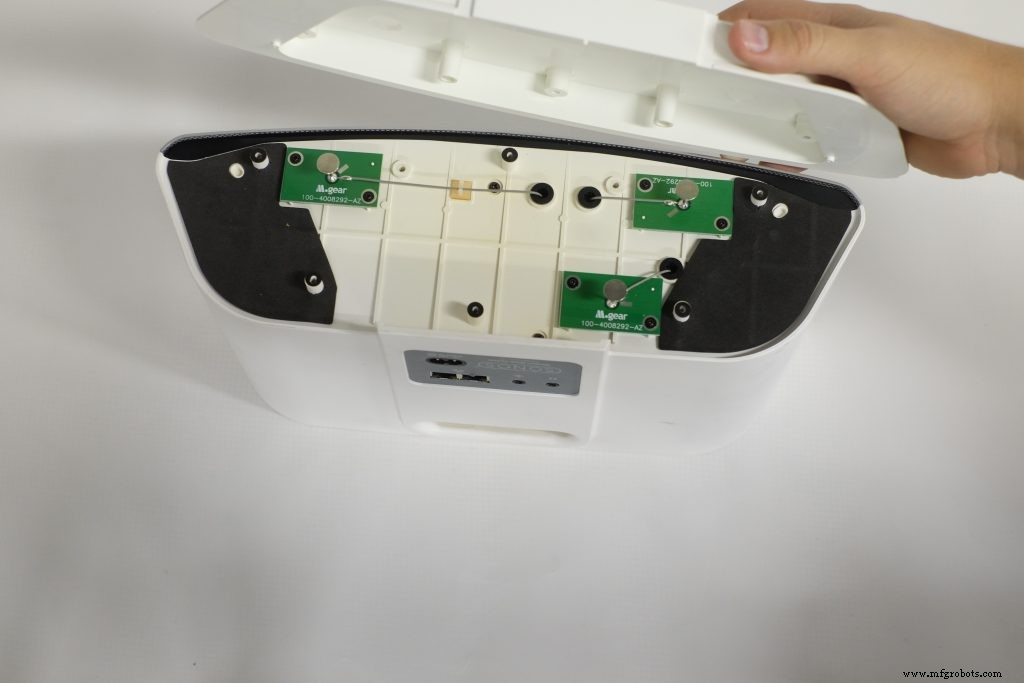

Door deze te verwijderen, kan de onderste "voet" worden verwijderd, waardoor 3 antennes zichtbaar worden (hierover later meer). Het is interessant om de iets andere kleur te zien die te zien is op het hoofdgedeelte onder deze voet, dit vertelt ons dat het product waarschijnlijk is geverfd, dus het is niet nodig om een ​​perfecte kleurovereenkomst in het onbewerkte plastic te krijgen (maar zo dicht mogelijk komen betekent dat krassen minder zichtbaar zijn ). Dit is waarschijnlijk gedaan omdat de gewenste textuur niet haalbaar was binnen de ontwerpbeperkingen van dit product, of, waarschijnlijker, om overeen te komen met de andere materialen die in het product zijn gebruikt (de hoofdbehuizing is ABS, terwijl de basis en bovenkant PS zijn).

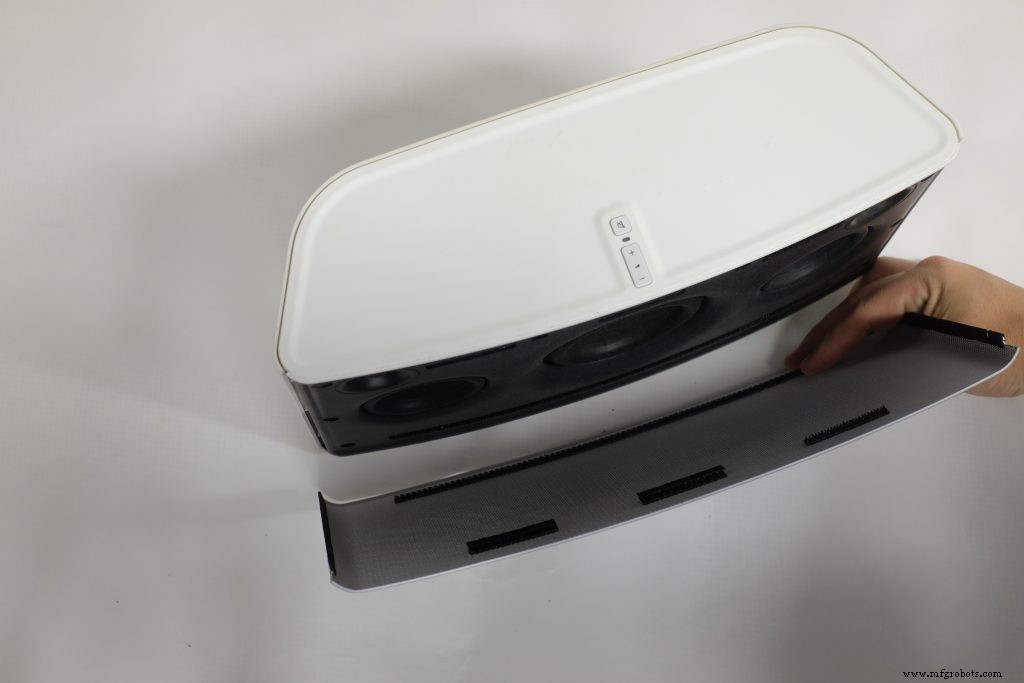

Zelfs met de schroeven onder de voet verwijderd was er nog steeds geen duidelijk pad naar voren, dus we richtten onze aandacht op de grill, het is gewoon een kliksluiting aan de voorkant van het product met de opmerkelijke toevoeging van klittenband om ervoor te zorgen dat de grill stevig op zijn plaats blijft over zijn grote spanwijdte. Dit is belangrijk op een audioapparaat, omdat elk geratel tussen onderdelen nadelig zou zijn voor de geluidskwaliteit.

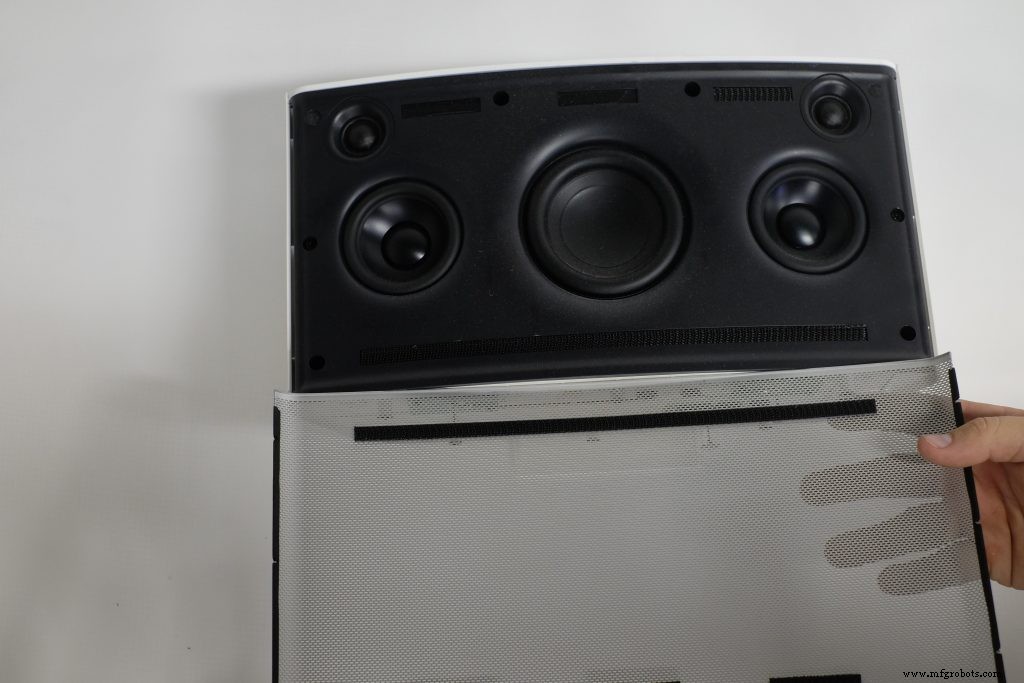

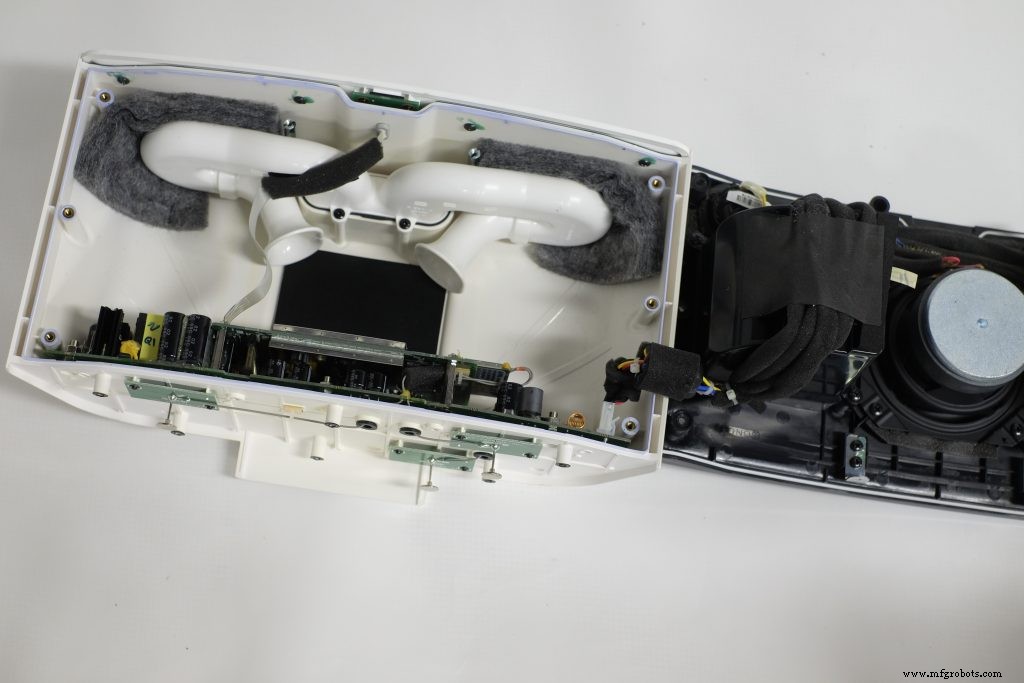

Door de grill te verwijderen, worden 8 extra bevestigingsmiddelen onthuld waarmee het voorpaneel en de luidsprekers kunnen worden verwijderd. Het is indrukwekkend om de inspanningen te zien om te zorgen voor een goede akoestische afdichting, het voorpaneel is afgedicht met een schuimrubberen pakking helemaal rond de omtrek, waarschijnlijk zowel om rammelen te voorkomen als een afgesloten kamer te bieden voor een verbeterde basisrespons. Die respons wordt ook verbeterd door de plaatsing achter de subwoofer, het ingewikkelde pad zorgt voor de juiste akoestische lengte/volume zonder het product groter te maken zoals een typische subwoofer. Dit is gemaakt van 6 delen die allemaal aan elkaar gelijmd/gelast zijn, de hoge onderdeel- en montagekosten weerspiegelen hoe belangrijk dit kenmerk is.

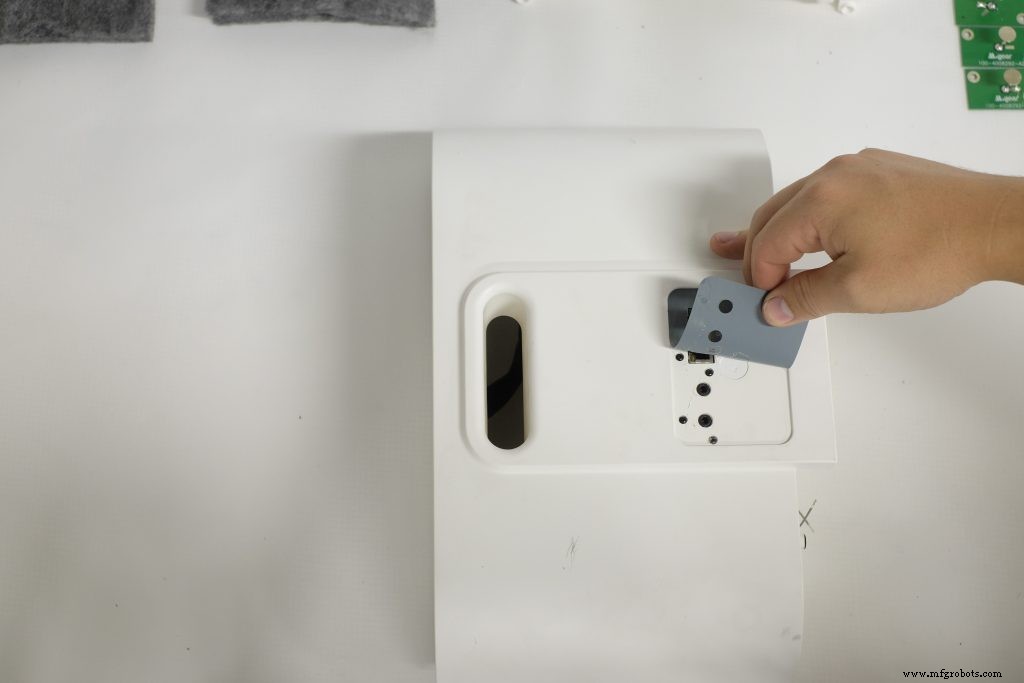

Door een enkele multi-pinconnector te verwijderen, wordt de luidsprekersubeenheid vrijgemaakt van de hoofdeenheid. Op dit punt om het bord te verwijderen, draaien we naar de achterkant en verwijderen we de sticker die meer bevestigingsmiddelen onthult die de I/O-componenten aan de achterkant van de hoofdbehuizing bevestigen.

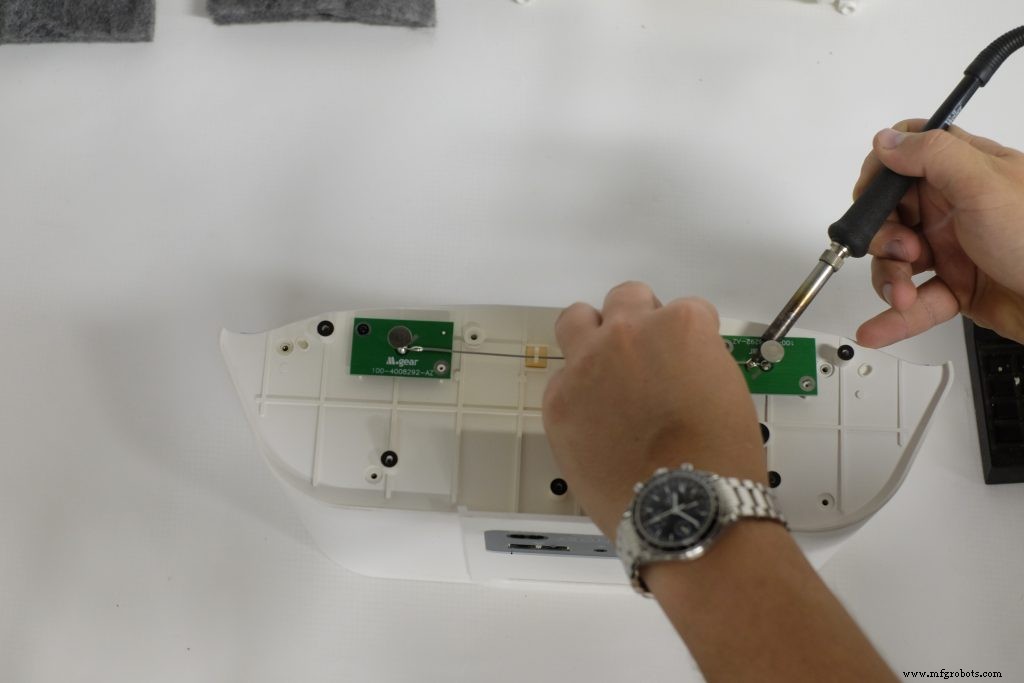

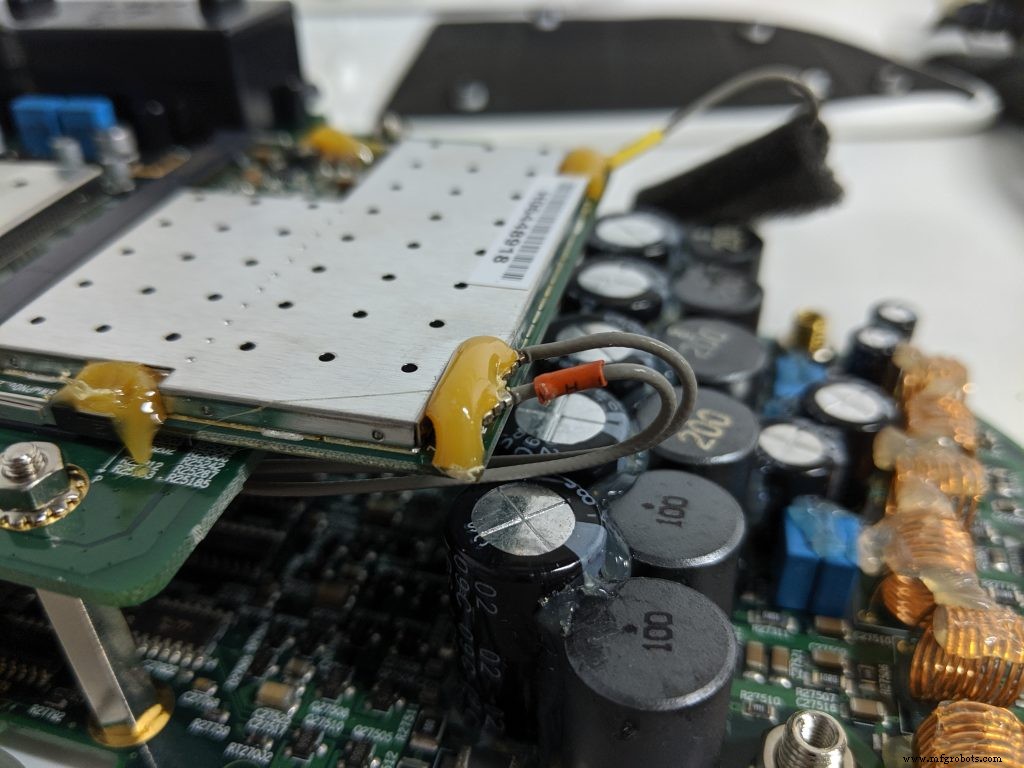

Hoewel hierdoor het bord vrij in de behuizing kon worden bewogen, zat het nog steeds gevangen door de 3 antennedraden die het gebruik van "SonosNet" ondersteunen (waarmee je tot 32 apparaten door je hele huis kunt netwerken!). Deze zijn waarschijnlijk met behulp van standaardconnectoren op het moederbord geassembleerd en vervolgens bedekt met lijm om ervoor te zorgen dat ze niet rammelen. Dit betekende dat het gemakkelijker was om de verbindingen op het dochterbord los te solderen in plaats van te proberen de connectoren te verwijderen.

Als de antenne is verwijderd, kunnen we de PCB-stapel verwijderen, het gebruik van afstandhouders en board-to-board-connectoren betekent dat de hele PCB-subassemblage onafhankelijk van de hele unit kan worden geassembleerd en getest, wat goed is omdat je de tijdsinvestering van een volledige assemblage om erachter te komen dat een PCBA defect is.

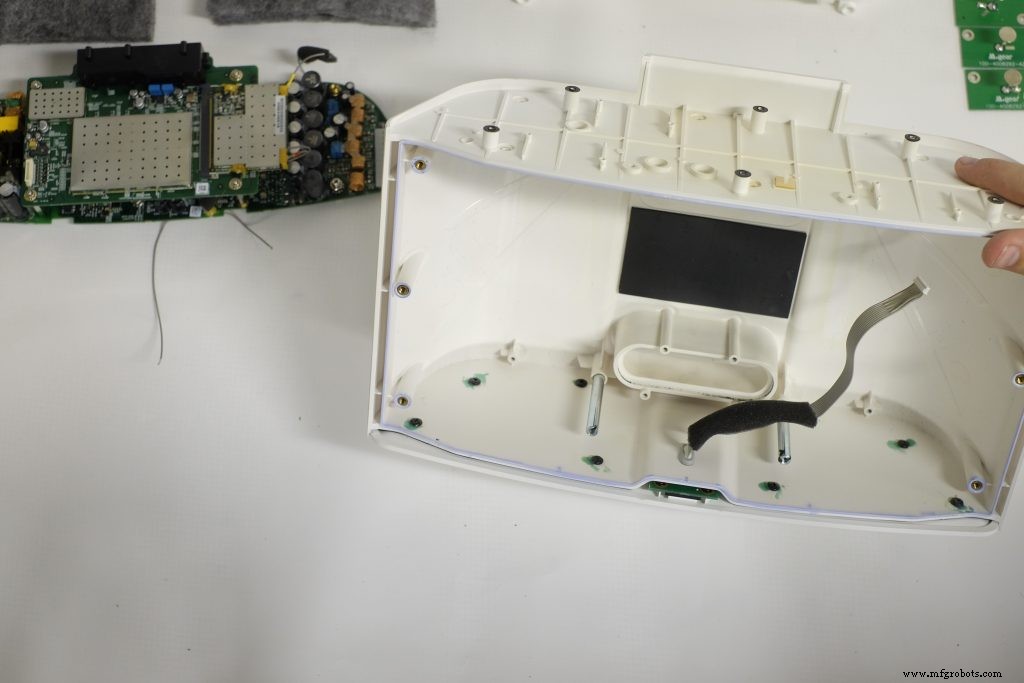

Met de PCB uit de weg is het mogelijk om de 8 korte schroeven te verwijderen die de bovenkant op het hoofdgedeelte vasthouden. Hoewel de verticale hoogte een beetje krap was, is er hier voldoende ruimte voor een bestuurder, hoewel we een beetje verrast zijn om Philips te zien in plaats van Torx-aandrijfbevestigingen. Het bovenstuk moet gescheiden zijn omdat de diepgang die nodig is voor de kernzijde van het hoofdlichaam het wandgedeelte te dik zou hebben gemaakt in combinatie met de lichte opwaartse buiging aan de omtrek van de bovenkant. Hoewel dit de montage bemoeilijkt (8 schroeven en twee stukken schuim om het rammelen te stoppen), is dit de enige manier om de gewenste look te bereiken.

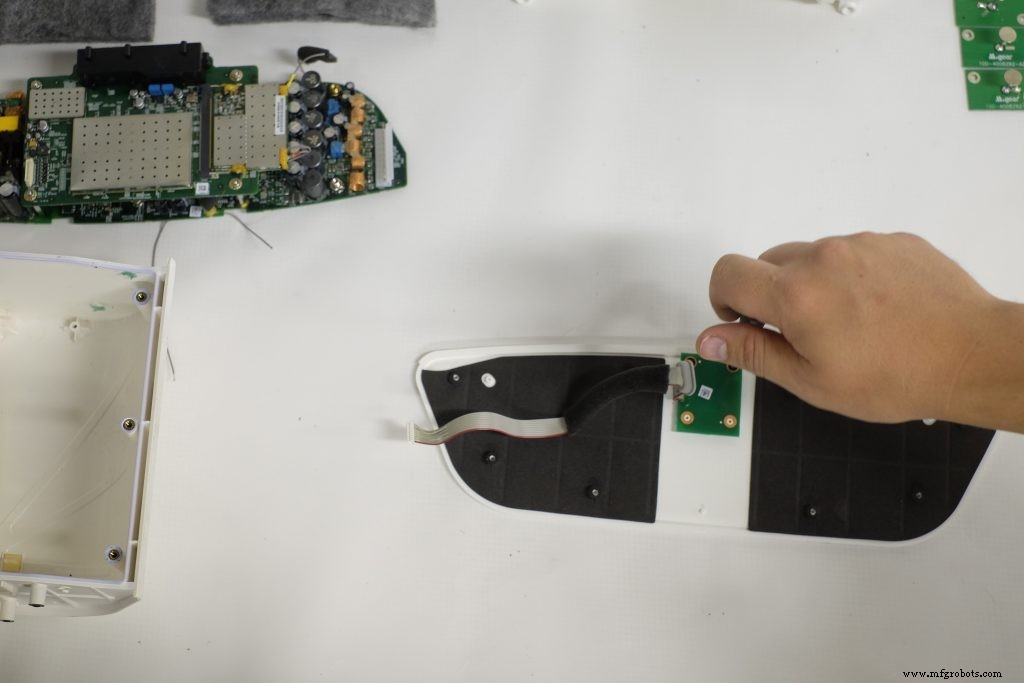

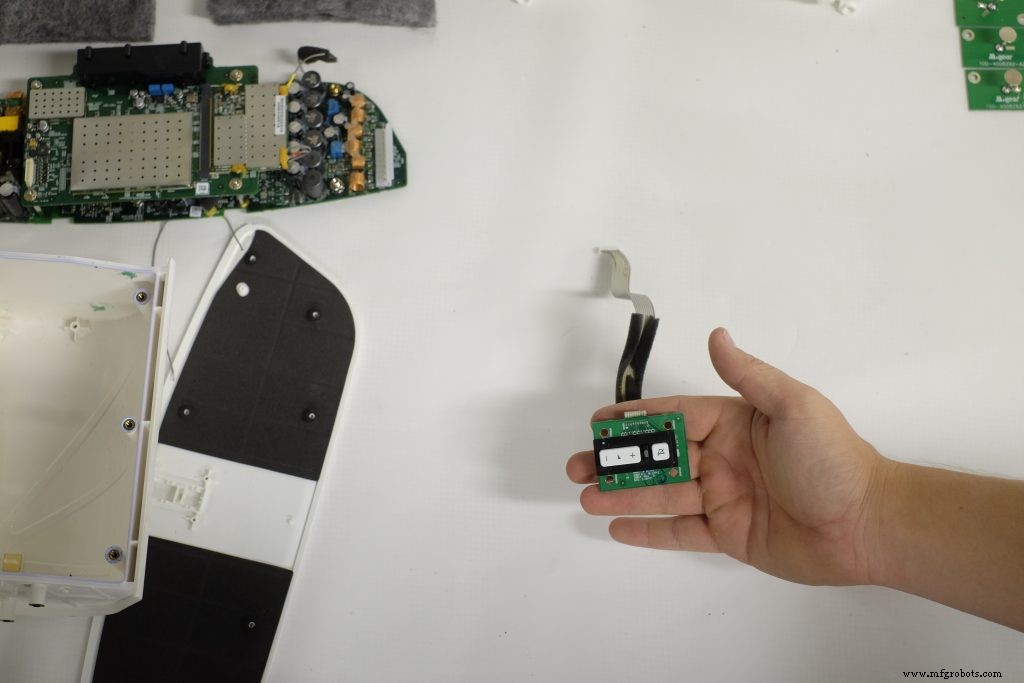

Als de bovenkant is verwijderd, zien we een keurig klein UI-bord met daarin de apparaten 3 knoppen, het wordt via een enkele lintkabel aangesloten op de hoofd-PCB-stack. Als je het van de bovenkant verwijdert, zie je een siliconenweb met geleidende pillen die op de 3 knoppen zijn gegoten. Door het selectieve gebruik van clearsilicium kan het functioneren als een rudimentaire lichtpijp voor LED-indicatoren die doorschijnen op zowel de mute-knop als het statuslampje.

Over het algemeen tellen we:

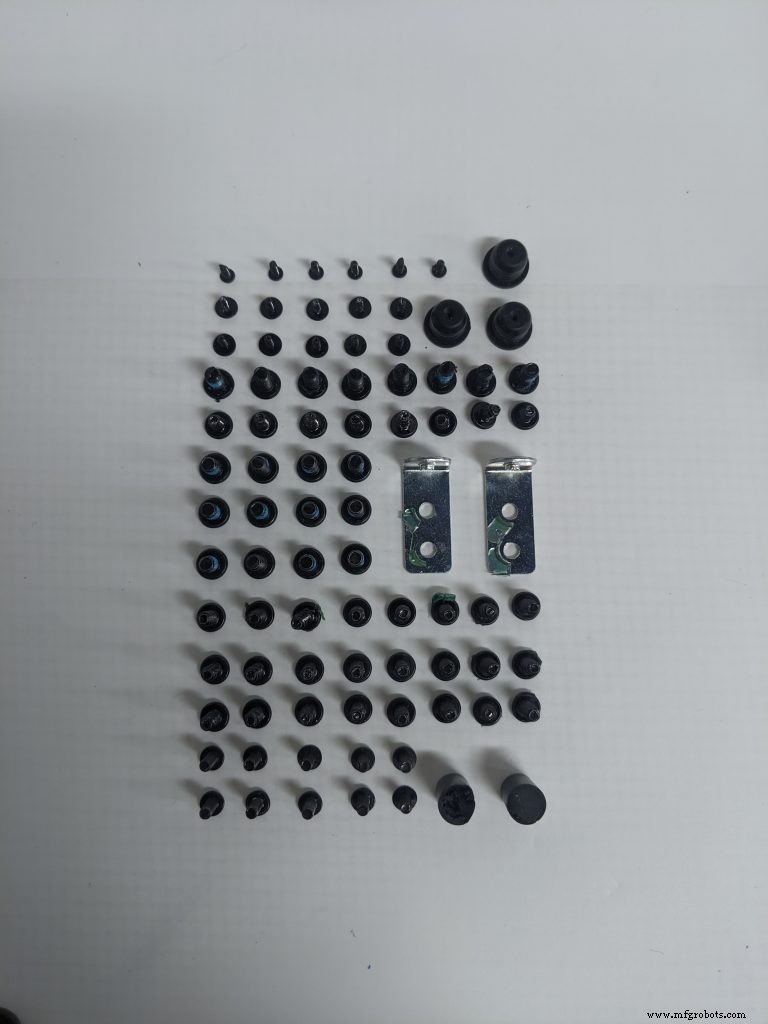

• 78x bevestigingsmiddelen (7 uniek)
• 20x op maat gesneden stukjes foam
• 12x op maat gemaakte spuitgegoten stukken
• 3x op maat gemaakte metalen onderdelen
• 6x printplaten

We zijn onder de indruk van de waarde die wordt gezien in het lage aantal op maat gemaakte plastic onderdelen (slechts 4 voor de belangrijkste componenten van de behuizing), waarvan de meeste straight pull zijn (wat een eenvoudige en relatief betaalbare mal betekent). Het aantal en de verscheidenheid aan bevestigingsmiddelen drijft de montagekosten op, maar gezien het hoogwaardige karakter van dit product is het logisch om schroeven te gebruiken in plaats van plastic onderdelen zoals drukknopen, omdat deze robuuster en bruikbaarder zijn. Hetzelfde geldt voor het schuim, er zijn een groot aantal op maat gesneden onderdelen, maar aangezien geluidskwaliteit een belangrijk verkoopargument is, is de investering in gereedschap zinvol.

Over het algemeen lijkt het een product dat goed is ontworpen voor de beoogde markt (mid-high-end home audio) maar te veel montage lijkt te zijn om op te schalen naar zeer hoge volumes.

Bekijk de video hieronder voor onze complete Sonos Speaker Teardown en blijf op de hoogte voor een diepere duik in specifieke aspecten van dit product, zoals ontwerp voor montage en vormbaarheid.
