Een verlichte pingpongpeddel ontwerpen

We houden van Ping Pong bij Studiored, sinds ik hier bijna 4 jaar geleden ben begonnen, heb ik waarschijnlijk bijna 1000 games gespeeld. We spelen ook graag met verschillende processen om dingen te maken, dus het was niet meer dan normaal toen ik een stukje ¼ "acrylaat in de winkel vond dat we een aan de rand verlichte LED-pingpongpeddel moesten ontwerpen en bouwen (duh).

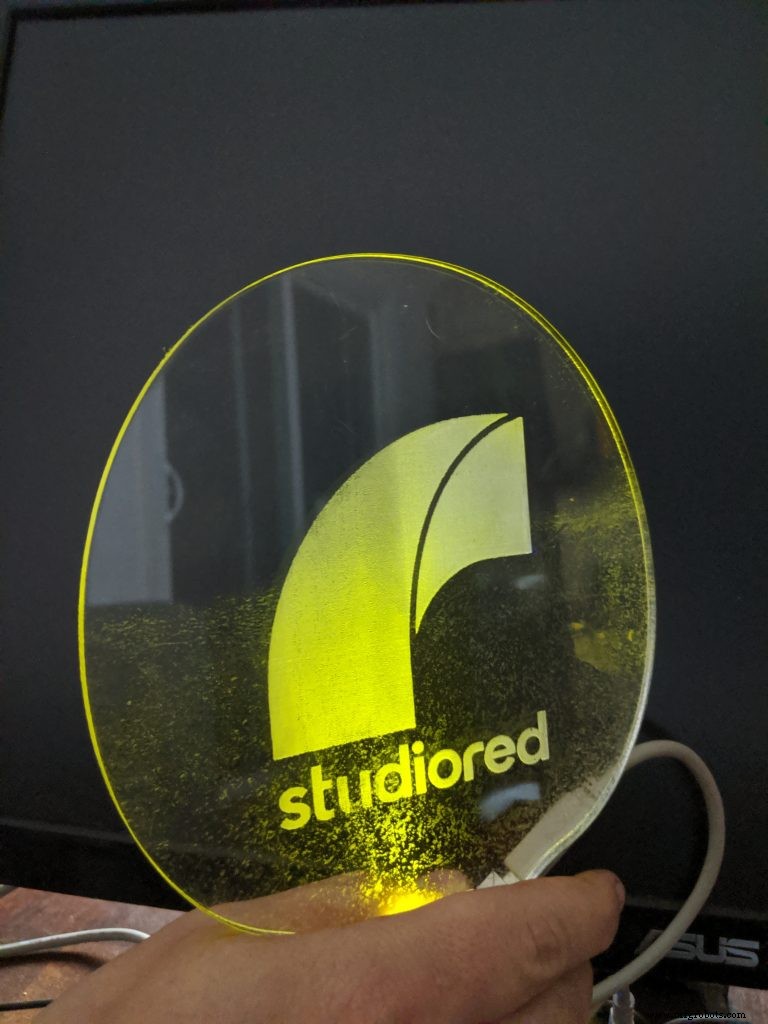

Het gebruik van een lasersnijder om randverlichte acrylborden te maken, wordt al eeuwenlang met groot effect gedaan, de gladde snijrand zorgt voor gemakkelijke toegang van licht en goede interne reflectie, terwijl de ruw geëtste oppervlakken dat licht uitstekend verstrooien. Het maken van dit onderdeel was net zo eenvoudig als het online pakken van een omtrek van een pingpong-paddle, het in CAD trekken en over ons logo heen leggen (bekijk deze video voor meer informatie over hoe we afbeeldingen importeren en schalen).

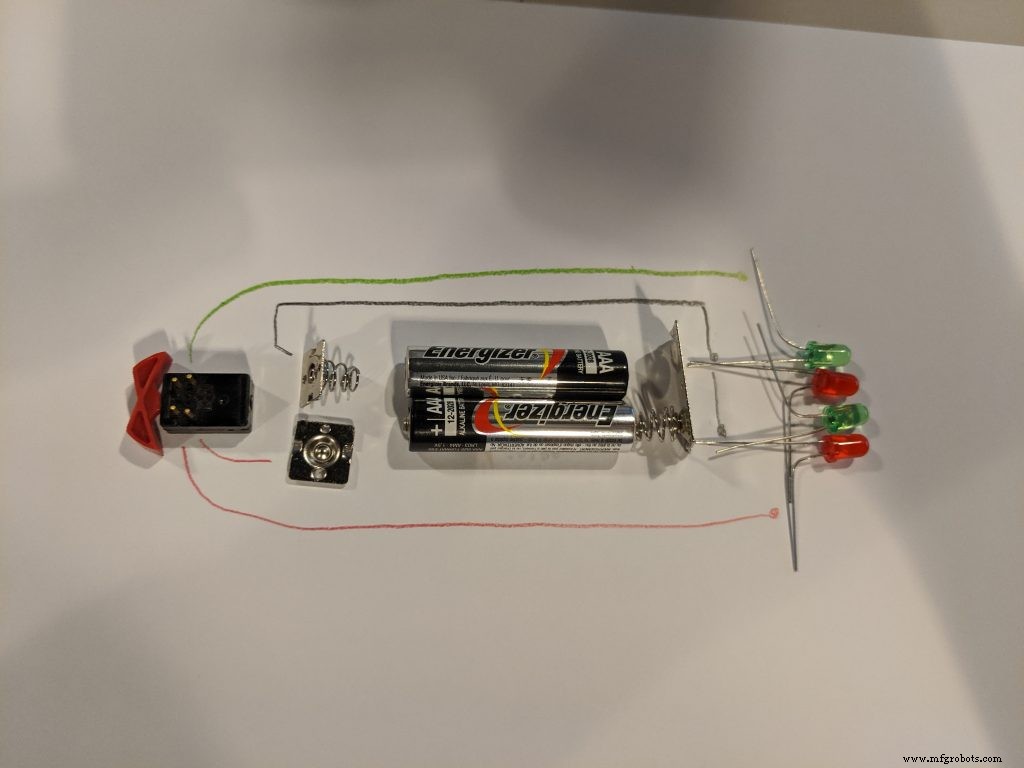

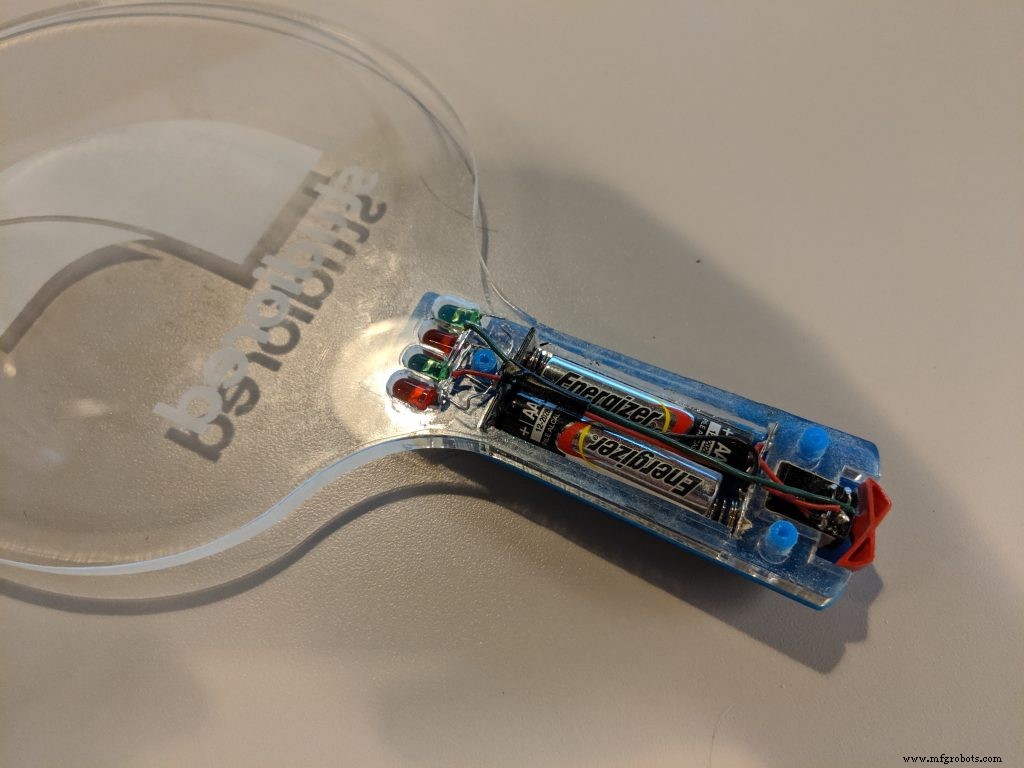

In een typisch teken is er voldoende ruimte in de basis of montage om de LED's te verbergen en kunnen de draden netjes worden geleid, meestal naar een externe voeding. Het is niet zo eenvoudig met een klein handheld-product zoals een pingpong-peddel, het zou vrij eenvoudig zijn om een ​​kleine LIPO-cel en wat SMD-LED's te gebruiken, maar we wilden iets maken met de onderdelen die we hadden liggen, en geen oplaadpoort, daarom hebben we besloten om eenvoudige vervangbare AAA's te gebruiken. Als productontwikkelingsbedrijf hebben we honderden batterijcontacten en het was een leuke uitdaging om typische methoden voor het vasthouden van batterijclips in de 2D-beperkingen van een lasergesneden onderdeel te passen. We hebben uiteindelijk 3D-geprinte handvatten gemaakt om de clips te stoppen, maar al het andere werd beveiligd door het lasergesneden acryl, wat leuk is omdat het sterker is dan sommige van onze SLA-printmaterialen.

Het eindresultaat is erg leuk, het is een beetje zwaarder dan je typische peddel, maar de maat is precies goed, de tweekleurige tuimelschakelaar betekent dat we starwars-achtige nachtelijke wedstrijden kunnen hebben (als we er eenmaal aan toe zijn om er twee te maken). We waren van plan om transparante griptape op de oppervlakken aan te brengen om de grip te vergemakkelijken, maar voor rommelen in het donker werkt het prima zonder.

Bekijk onze downloadsectie om uw eigen te printen!
