Doelstelling

Na afloop van deze eenheid zou u in staat moeten zijn om:

• Het principe van de sinuslat te begrijpen.
• Uitleggen hoe een sinuslat correct gebruikt wordt.
• Slijpmaatblokken en wringen begrijpen.
• De hoogte van de maatblokken berekenen.

De Sinuslat

Een sinuslat wordt in combinatie met slijpmaatblokken gebruikt voor zeer nauwkeurige hoekmeting. Een sinuslat wordt gebruikt om een hoek zeer nauwkeurig te meten of elk werkstuk op een gegeven hoek te positioneren. Sinuslatten zijn gemaakt van hoog-chroom corrosiebestendig staal, en zijn gehard, precisiegeschliffen en gestabiliseerd.

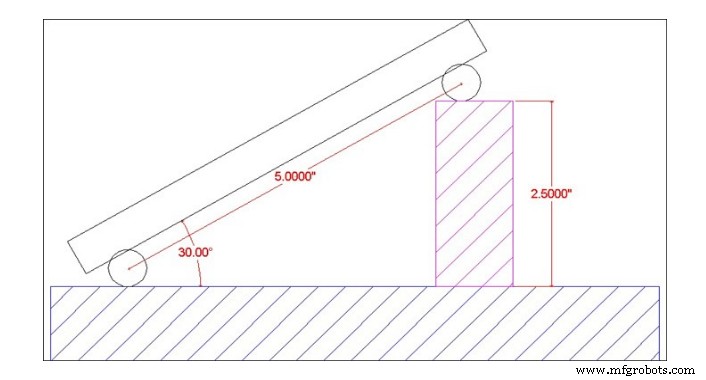

Figuur 1. De Sinuslat

Twee cilinders van gelijke diameter worden aan de uiteinden van de lat geplaatst. De assen van deze twee cilinders zijn wederzijds parallel aan elkaar, en ook parallel aan, en op gelijke afstand van, het bovenste oppervlak van de sinuslat. Nauwkeurigheid tot 0,01mm/m van de lengte van de sinuslat kan verkregen worden.

Een sinuslat wordt doorgaans gebruikt met slijpmaatblokken. De sinuslat vormt de schuine zijde van een rechthoekige driehoek, terwijl de slijpmaatblokken de tegenoverliggende zijde vormen. De hoogte van het slijpmaatblok wordt gevonden door de sinus van de gewenste hoek te vermenigvuldigen met de lengte van de sinuslat: H = L * sin(θ).

Bijvoorbeeld, om de maatblokhoogte te vinden voor een hoek van 13˚ met een 5,000" sinuslat, vermenigvuldig de sin(13˚) met 5,000": H = 5,000" * sin(13˚). Slijpmaatblokken gestapeld tot een hoogte van 1,124" zouden dan gebruikt worden om de sinuslat op de gewenste hoek van 13˚ te tillen.

Sinuslat Principes

• De toepassing van goniometrie is van toepassing op sinuslatgebruik.
• Een meetplaat, sinuslat en slijpmaatblokken worden gebruikt voor de nauwkeurige vorming van een hoek.
• Het is mogelijk om elke hoek ϴ in te stellen door de standaardlengte van zijde AB te gebruiken, en de hoogte van zijde BC te berekenen met BC = AB * sin(ϴ).
• De hoek ϴ wordt gegeven door ϴ = asin(BC/AB).
• Figuur 1 toont een typische sinuslatopstelling op een meetplaat met slijpmaatblokken van de vereiste hoogte BC om een gewenste hoek ϴ te vormen.

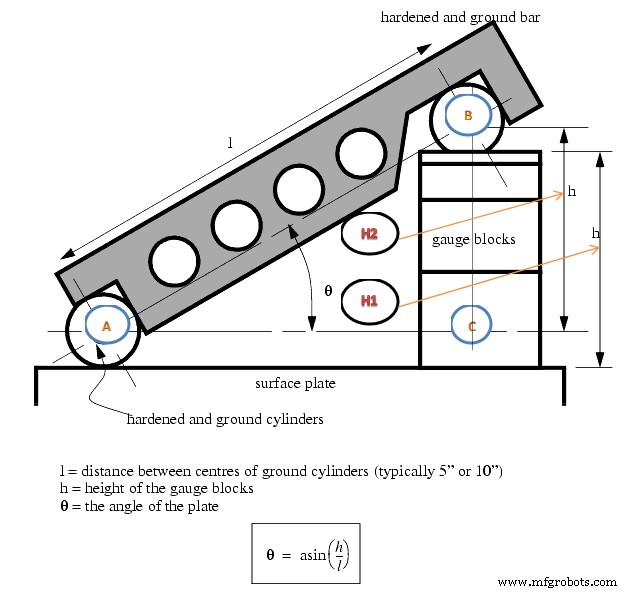

Figuur 2: Een Hoek Vormen met een Sinuslat en Maatblokken

Wringen

De term wringen verwijst naar een toestand van intieme en complete contact door nauwe adhesie tussen meetvlakken. Wringen wordt met de hand gedaan door glijdende en draaiende bewegingen. Een maatblok wordt loodrecht op een ander geplaatst met standaard meetdruk, daarna wordt een rotatiemoeving toegepast tot de blokken uitgelijnd zijn. Op deze manier wordt lucht van tussen de meetvlakken uitgedreven, waardoor de blokken hechten. Deze hechting wordt deels veroorzaakt door moleculaire aantrekking en deels door atmosferische druk. Voor het scheiden van slijpmaatblokken moet een gecombineerde glijding en draaiing worden gebruikt.

1. Om een hoek op een sinuslat in te stellen, moet u eerst de centrumafstand van de sinuslat (C) bepalen, de hoek die u wilt instellen (A) en of de hoek in graden-minuten-seconden of decimale graden is.

2. Voer daarna die informatie in de juiste invoervelden in. Gebruik een decimaal punt als scheidingsteken, of de hoek nu in graden-minuten-seconden of decimale graden is.

3. Druk op de 'Berekenen' knop en monteer vervolgens een stapel maatblokken (G) die gelijk is aan de geretourneerde grootte. De eenheden van de stapel zullen overeenkomen met de eenheden van de centrumafstand (bijv. als u de centrumafstand invoert als 5 voor een 5-inch sinusplaat, zal de maatblokstapel ook in inches zijn).

4. Plaats deze slijpmaatblokken onder de maatblokrol van de sinusinrichting en de gewenste hoek is ingesteld.

5. Draai het vergrendelingsmechanisme op die apparaten die er een hebben vast en u bent klaar.

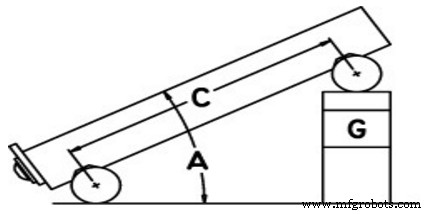

Figuur 3: Gebruikt de formule: G = C * Sin(A)

Als u gewoon een hoek wilt instellen met een sinuslat en een stapel blokken, neem dan de sinus van de gewenste hoek op uw rekenmachine en vermenigvuldig het resultaat met de afstand tussen de centra van de cilinders in de sinuslat. Monteer een stapel blokken gelijk aan deze waarde en plaats het onder een van de cilinders.

Sinuslat Opstel Berekening

Om de hoogte van het maatblok te berekenen die nodig is om een sinuslat op een specifieke hoek in te stellen, hoeft u alleen de SINUS van de hoek te nemen en te vermenigvuldigen met de lengte van de sinuslat. De lengte van de sinuslat is de afstand tussen de centra van de meetpennen van de sinuslat.

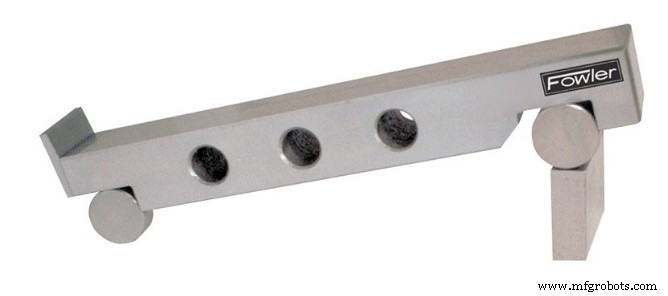

Figuur 4. Sinuslat

Voorbeeld:

Stel een 5,0" sinuslat of sinusplaat in op 30°

SIN (30˚) = 0,5000

0,5000 x 5,0" (Sinuslat Lengte) = 2,5000"

Rond 2,5000" af op 4 Decimale Plaatsen = 2,5000" Maatblok Hoogte.

Tabel 1 Veelvoorkomende Hoeken en Hoogtes voor een 5-inch Sinuslat:

Sinuslat Gebruik

Om een bekende hoek te meten of elk werkstuk op een gegeven hoek te positioneren:

1. Gebruik altijd een perfect vlakke en schone meetplaat.
2. Plaats één rol op de meetplaat en de andere rol op de stapel slijpmaatblokken van hoogte H.
3. Laat de sinuslat ingesteld zijn op een hoek ϴ.
4. Dan sin(ϴ) = H/L, waar L de afstand tussen de centra is.
5. Dus, wetende ϴ, kan H gevonden worden en elk werkstuk kan op deze hoek ingesteld worden aangezien het bovenste vlak van de sinuslat onder hoek ϴ geneigd is ten opzichte van de meetplaat.
6. Voor betere resultaten moeten beide rollen op slijpmaatblokken van hoogte H1 en H2 geplaatst worden. Zie bovenstaande figuur.
7. ??? ? = (?? − ??) / L

EENHEDSTOETS

1. Beschrijf het gebruik van de sinuslat.
2. Bereken de benodigde sinuslatverhoging voor een hoek van 37˚.
3. Een 5,00" sinuslat is 1,50" verhoogd. Bereken de hoek.
4. Bepaal de verhoging voor 30˚ met een 5,00" sinuslat.
5. Bepaal de verhoging voor 42˚ met een 5,00" sinuslat.
6. Een 5,00" sinuslat is 1,25" verhoogd. Welke hoek is vastgelegd?
7. Welke maatblokstapel zou een hoek van 35˚ vastleggen met een 5,00" sinuslat?
