Weerstandswaarden:berekenen en begrijpen?

Voordat u naar weerstandswaarden springt, is het cruciaal om weerstanden te begrijpen.

Daarom is een standaardweerstand een apparaat dat tegen de stroom van elektrische stroom in gaat. Dus als de standaardwaarden van een weerstand hoog zijn, zullen ze zich meer verzetten tegen de stroom. En de eenheidswaarden voor weerstanden zijn in ohm.

Met dat in gedachten, kunt u doorgaan met het begrijpen van standaardweerstandswaarden. Kortom, dit artikel belichtte zaken als de kleurcode van de weerstand, algemene weerstandswaarden, voorkeurswaarden, E-serie, sensoren, weerstandstolerantie.

U zult ook zien hoe u de serieweerstandswaarden kunt berekenen en het proces van de afzonderlijke weerstanden in het algemeen kunt begrijpen.

Als u er klaar voor bent, gaan we verder.

Kleurcode weerstand

Een weerstandskleurcode verwijst naar het gebruik van gekleurde banden om de procentuele tolerantie en weerstandswaarde van chipweerstanden te herkennen. Dat gezegd hebbende, zijn er verschillende soorten weerstanden die u kunt gebruiken voor elektronische componentwaarden en elektrische circuits.

Hiermee kunt u op verschillende manieren een spanningsval creëren of de stroomsnelheid regelen.

Maar hoe krijg je het voor elkaar?

Allereerst moet je ervoor zorgen dat je werkelijke weerstand een waarde heeft (weerstand of resistief).

Meestal hebben de meeste weerstanden een reeks weerstandswaarden (fractie tot meerdere ohm).

Het is ongetwijfeld niet praktisch om tonnen weerstanden voor elke waarde te hebben.

Bijvoorbeeld 1Ω, 2Ω, 3Ω, etc., aangezien er tonnen weerstanden aanwezig zijn om mogelijke waarden te leveren.

Weerstanden hebben dus voorkeurswaarden en de weerstandswaarden hebben voor elk een gekleurde inktafdruk.

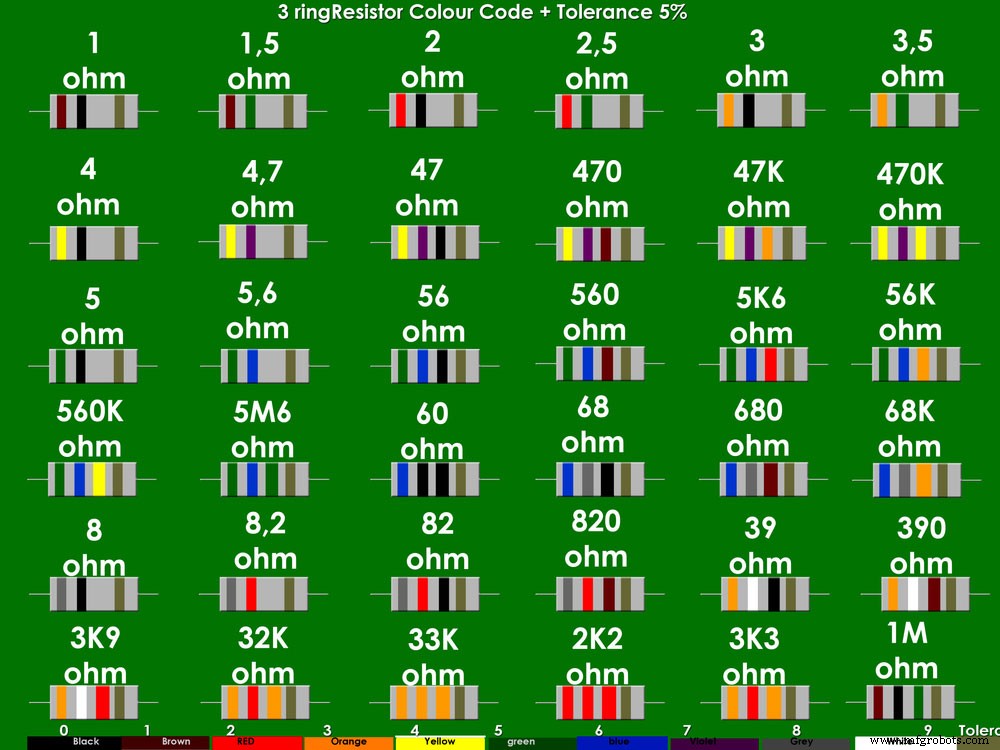

Weerstand met waarde en kleurcode vaste weerstand

U kunt ook andere waarden op het lichaam van de weerstand vinden, zoals wattage, componenttolerantie, componentnamen, nummers, componentposities wanneer de weerstand groter is.

Maar als het een kleine weerstand is, zoals een kwartfilm of watt-koolstoftype, worden de specificaties op andere manieren weergegeven, omdat de tekst misschien te klein is om te zien.

Hoe kleurcodering voor kleine weerstanden oplossen?

Dus, hoe los je dit probleem op met een kleine keuze aan weerstanden?

U kunt gekleurde geverfde banden gebruiken. Deze banden genereren een identificatiesysteem genaamd Weerstandskleurcode.

Daarom kunt u de banden gebruiken om wattages, weerstandswaarde, de combinatie van weerstanden en tolerantie op kleine weerstanden weer te geven.

Het idee van de gekleurde banden resulteerde in de ontwikkeling van een internationaal en wereldwijd geaccepteerd kleurenschema.

En het doel was om snel de ohmse waarde van een weerstand te kennen, ongeacht de staat of grootte.

Het schema bestaat dus uit een bundel afzonderlijke gekleurde banden in visionaire volgorde - om elk van de waardecijfers van de weerstand weer te geven.

In het ideale geval leest u de kleurcodetekens van links naar rechts - voor een enkele band per keer.

Vervolgens vindt u de tolerantie van de weerstand aan de rechterkant (met de grotere tolerantieband).

Dus als u de nummer één band koppelt aan het gekoppelde nummer in de cijferkolom van de kleurenkaart, krijgt u het nummer één cijfer van de weerstandswaarde.

U kunt ook de kleur van de nummer t-band koppelen aan het bijbehorende nummer in de cijferkolom van de kleurenkaart - om het nummer twee cijfer van de weerstandswaarde te pakken en meer.

Kleurcodekaart weerstand

Laten we, voordat we in de weerstandskleurcodechat duiken, naar de codetabel kijken om het beter te begrijpen.

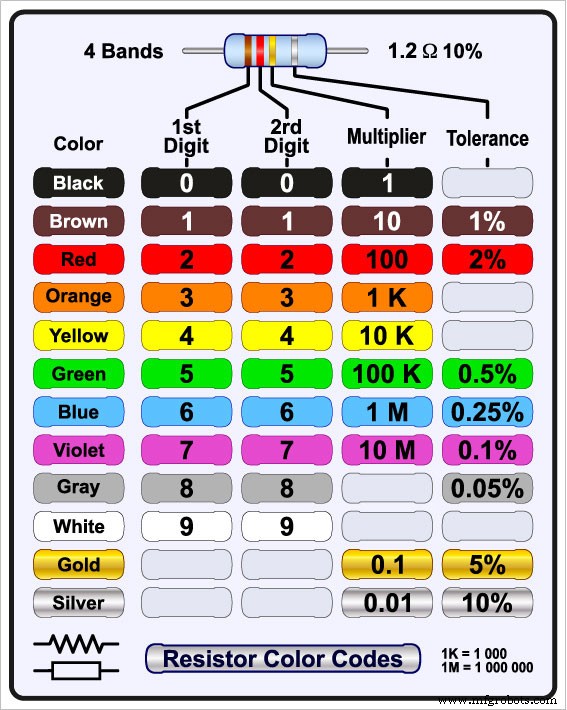

kleurcode vierbandsweerstand

Kleurcode weerstand gerangschikt in tabelvorm

Kleur	Vermenigvuldiger	Cijfer	Tolerantie
Rood	100	2	±2%
Blauw	1.000.000	6	±0,25%
Oranje	1.000	3	–
Geel	10,000	4	–
Violet	10.000.000	7	±0,1%
Wit	–	9	–
Groen	100.000	5	±0,5%
Zilver	0,01	–	±10%
Grijs	–	8	±0,05%
Zwart	1	0	–
Bruin	10	1	±1%
Geen	–	–	±20%
Goud	0,1	–	±5%

Tabel met de kleurcode van de weerstand en hun waarden

Nu je de kleurcode kent, is het tijd om een ​​overzicht te zien van de verschillende gewogen posities van elke gekleurde band die de bovenstaande kleurcode van de weerstand maakt.

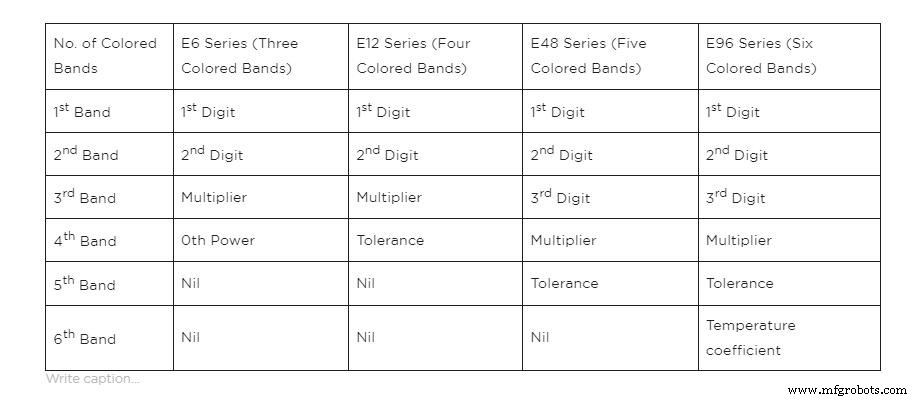

Tabel met de verschillende gewogen posities van elke kleurband

Hoe bereken je weerstandswaarden?

De kleurcodefunctie is ongetwijfeld goed, maar u moet weten hoe u deze moet gebruiken om de juiste weerstandswaarde te bereiken.

Zoals we eerder vermeldden, regelde je van de ene kant naar de andere.

Als gevolg hiervan bevindt de meest vitale band zich het dichtst bij een samenvoegende afleiding naast de gekleurde banden die van de linkerkant naar de rechterkant zijn gerangschikt, zoals in het onderstaande voorbeeld:

Cijfer, Cijfer, Vermenigvuldiger =Kleur, Kleur x 10 ^kleur (Ω)

Als een weerstand bijvoorbeeld bestaat uit gekleurde markeringen zoals:

Groen Oranje Rood =5 3 6 =53 x 10 ² =5300Ω

Als u de tolerantie van de weerstand wilt weten, gebruikt u de vijfde en vierde band. De weerstandstolerantie verwijst naar het meten van weerstandsvariatie.

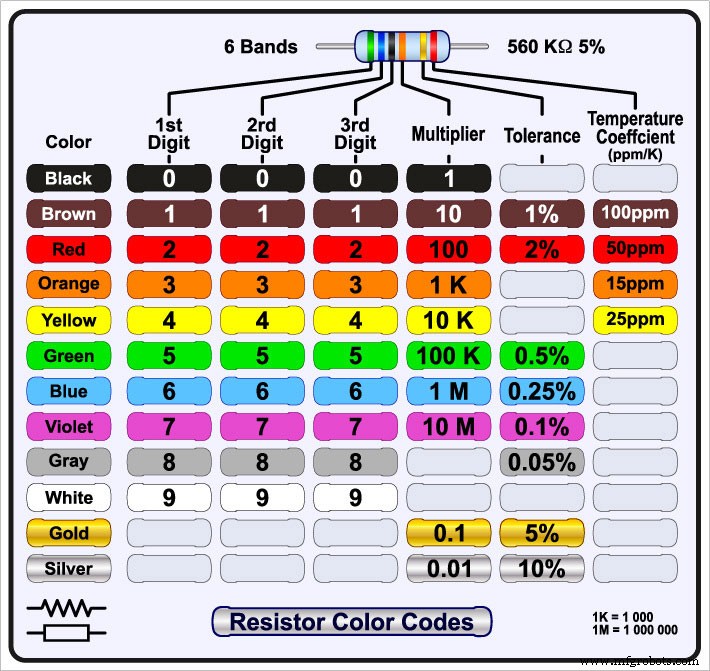

zes-bands weerstand kleurcode

En u kunt dit doen door de variatie van weerstanden te meten vanaf de specifieke weerstandswaarde. Dat gezegd hebbende, kunt u tolerantie uitdrukken als een percentage van de gewenste of nominale waarde.

Je zou een tolerantiebereik van 1 tot 10 procent moeten verwachten, als je te maken hebt met filmweerstanden. Maar als u met koolstofweerstanden werkt, moet u een tolerantie van maximaal 20% verwachten.

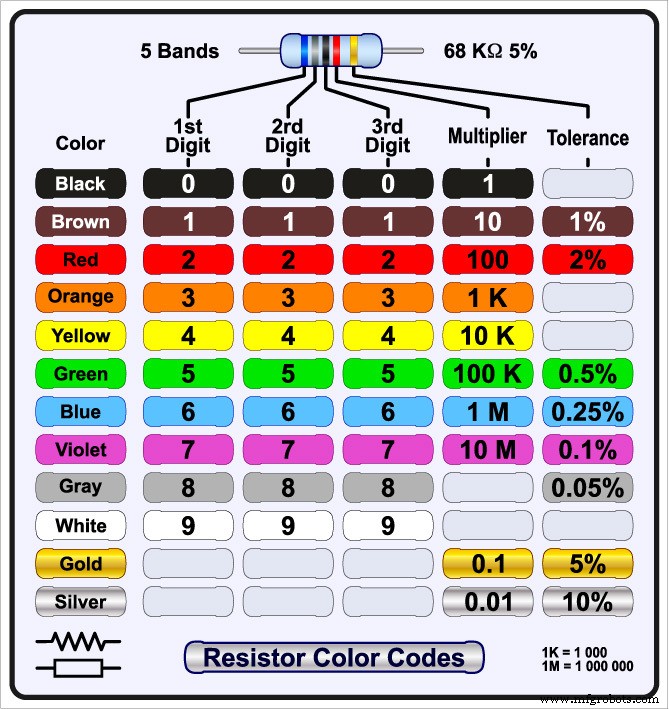

vijf-bands weerstandscode

De duurdere voorbeelden van weerstanden, precisieweerstanden genoemd, hebben toleranties van minder dan 2%. Met andere woorden, hoe lager de tolerantie, hoe duurder de meetweerstand.

Bovendien, als u een elektrotechnisch ingenieur bent, moet u zich ervan bewust zijn dat de meeste precisieweerstanden vijfbandweerstanden bevatten met een tolerantie van 1% of 2%. Aan de andere kant hebben vierbandsweerstanden een tolerantie van 5, 10 en 20 procent.

Daarom is de kleurcode die u kunt gebruiken om de tolerantiewaarde van een weerstand aan te geven:

Goud =5 procent, Zilver =10 procent, Bruin =1 procent, Rood =2 procent

Maar wat als de afhankelijke weerstand geen weerstandskleur voor de 4e tolerantieband heeft?

In dit geval kunt u de normale tolerantie gebruiken, die 20 procent is. Dat gezegd hebbende, kan het moeilijk zijn om alle kleuren te onthouden.

Maar je kunt een shortcode gebruiken in de vorm van zinnen, uitdrukkingen en rijmpjes die acrostichon worden genoemd, waarbij elk woord de kleuren vertegenwoordigt.

Bijvoorbeeld B uster B rown R azen O je J oung G irls B ut V icky G algemeen W ins (deze code toont de positie van Brown).

BS 1852 (Britse norm) code

Als je te maken hebt met grote stroomweerstanden, is het een ander balspel in die zin dat je geen kleurcodesystemen met weerstanden nodig hebt.

U kunt de specificaties immers eenvoudig afdrukken op de body van de hoofdweerstand.

Maar een groot probleem is dat u de specificatie verkeerd kunt lezen als de weerstand vuil of verkleurd is.

Vandaar dat het idee van de BS1852-code werd geboren om het proces van het schrijven en afdrukken van weerstandswaarden te vergemakkelijken.

In dit coderingssysteem vervang je decimale punten door het achtervoegsel "M " voor megaohms of miljoenen", R" voor de vermenigvuldigingswaarde die vergelijkbaar is met of lager is dan één, en "K" voor kilohms of duizenden.

Hier is de BS1852-code voor weerstandswaarden:

• 1MΩ =1MO
• 470KΩ =0M47 of 470K
• 47KΩ =47K
• 4,7KΩ =4K7
• 1.0KΩ =1K0
• 0,47Ω =0R47 of R47
• 1.0Ω =1R0
• 47Ω =47R
• 470Ω =0K47 of 470R

Het is van vitaal belang op te merken dat sommige fabrikanten een extra letter na de weerstandswaarde kunnen plaatsen om de tolerantie aan te geven, zoals 47K J.

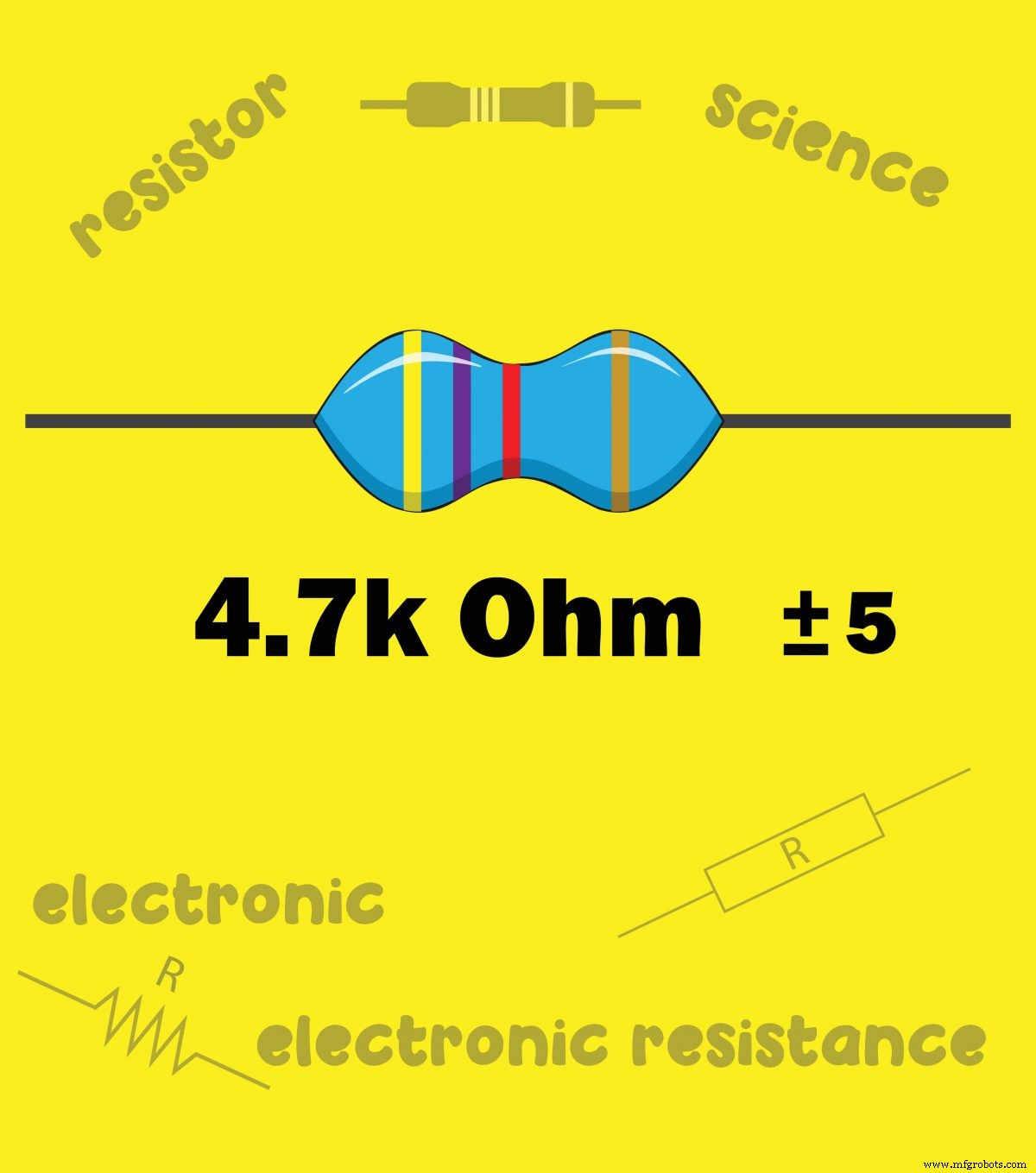

Kleurcode weerstand voor 4,7K Ohm

Om deze letters na de weerstandswaarde te begrijpen, moet u de tolerantielettercodering voor de axiale weerstanden kennen.

Ze omvatten het volgende:

• B =0,1%
• C =0,25%
• D =0,5%
• F =1%
• G =2%
• J =5%
• K =10%
• M =20%

Terwijl je toch bezig bent, zorg er dan voor dat je de tolerantiewaarden niet verwart met de weerstandswaarden. Bijvoorbeeld verwarrende tolerantieletter K =10% vork =kilohms.

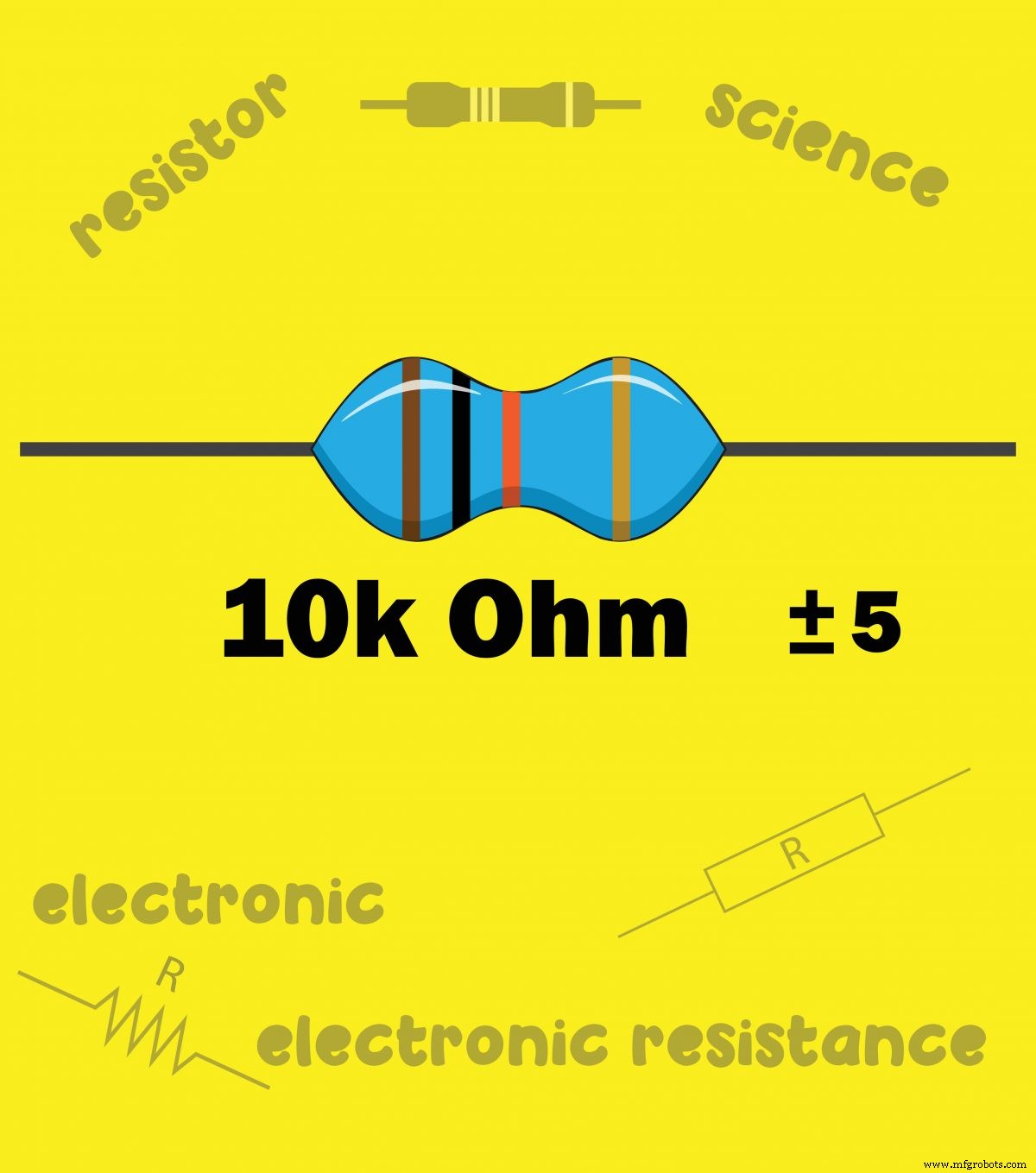

Kleurcode weerstand voor 10K Ohm

Voorkeurswaarden, tolerantie voor ontluchtingsweerstand en E-serie

Zoals we eerder vermeldden, zijn de voorkeurswaarden die fabrikanten gebruiken om weerstanden te produceren.

De tolerantie verwijst naar het maximale verschil tussen de exacte waarde en de vereiste waarde.

Dus, als je 2kΩ±10% hebt,

De maximale weerstandswaarde is 2kΩ of 2000Ω + 10% =2400Ω

De minimale weerstandswaarde is 2kΩ of 2000Ω – 10% =1600Ω

Kleurcode weerstand voor 220 Ohm

Als u uit het bovenstaande voorbeeld het verschil krijgt tussen de maximum- en minimumwaarden, heeft u 800Ω—voor dezelfde waardeweerstand.

E12- en E24-series zijn de meest voorkomende weerstanden en vertegenwoordigen respectievelijk twaalf weerstanden en 24 weerstanden per decennium.

Het decennium toont veelvouden van tien. U kunt de weerstandstolerantie en E-serie-tabel raadplegen voor meer gedetailleerde waarden.

Oppervlaktegemonteerde weerstanden

Een SMD-weerstand is er een met een rechthoekig gevormde metaaloxidefilm. Het ontwerp houdt dus in dat elektrische componenten direct op het PCB-oppervlak worden gesoldeerd.

Bovendien heeft het meestal een keramisch substraatlichaam met een dikke laag metaaloxideweerstand.

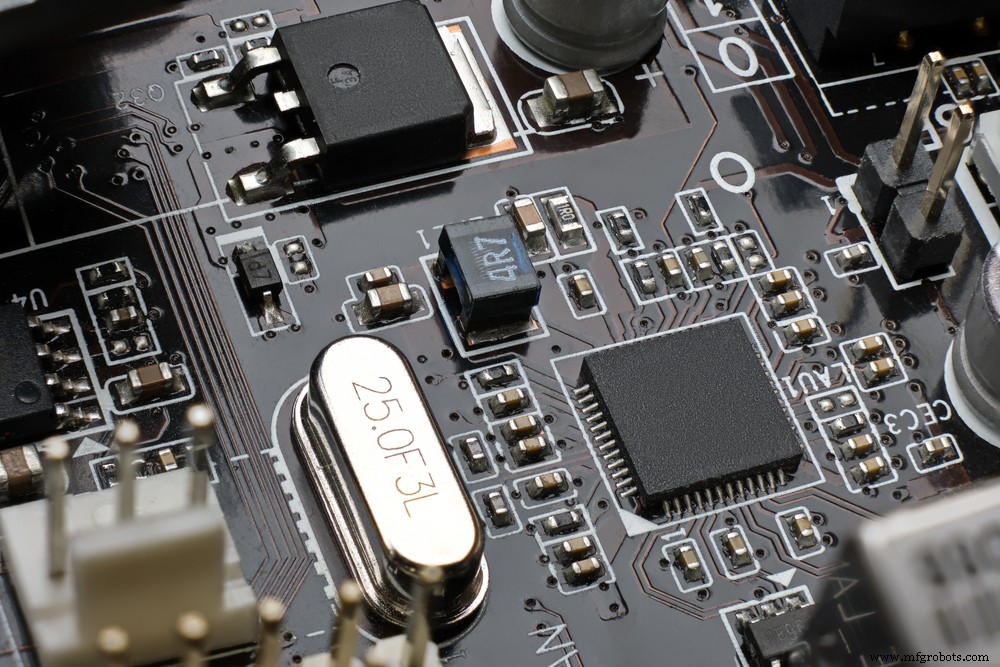

SMD-weerstand op een PCB

U kunt ook de weerstandswaarde regelen door het type afgezette film, dikte of lengte te vergroten.

Dat gezegd hebbende, kunt u de SMD-weerstanden afdrukken in een drie- of viercijferige numerieke code om de resistieve waarde weer te geven. De eerste twee cijfers geven de weerstandswaarde aan, terwijl het derde cijfer de vermenigvuldiger is.

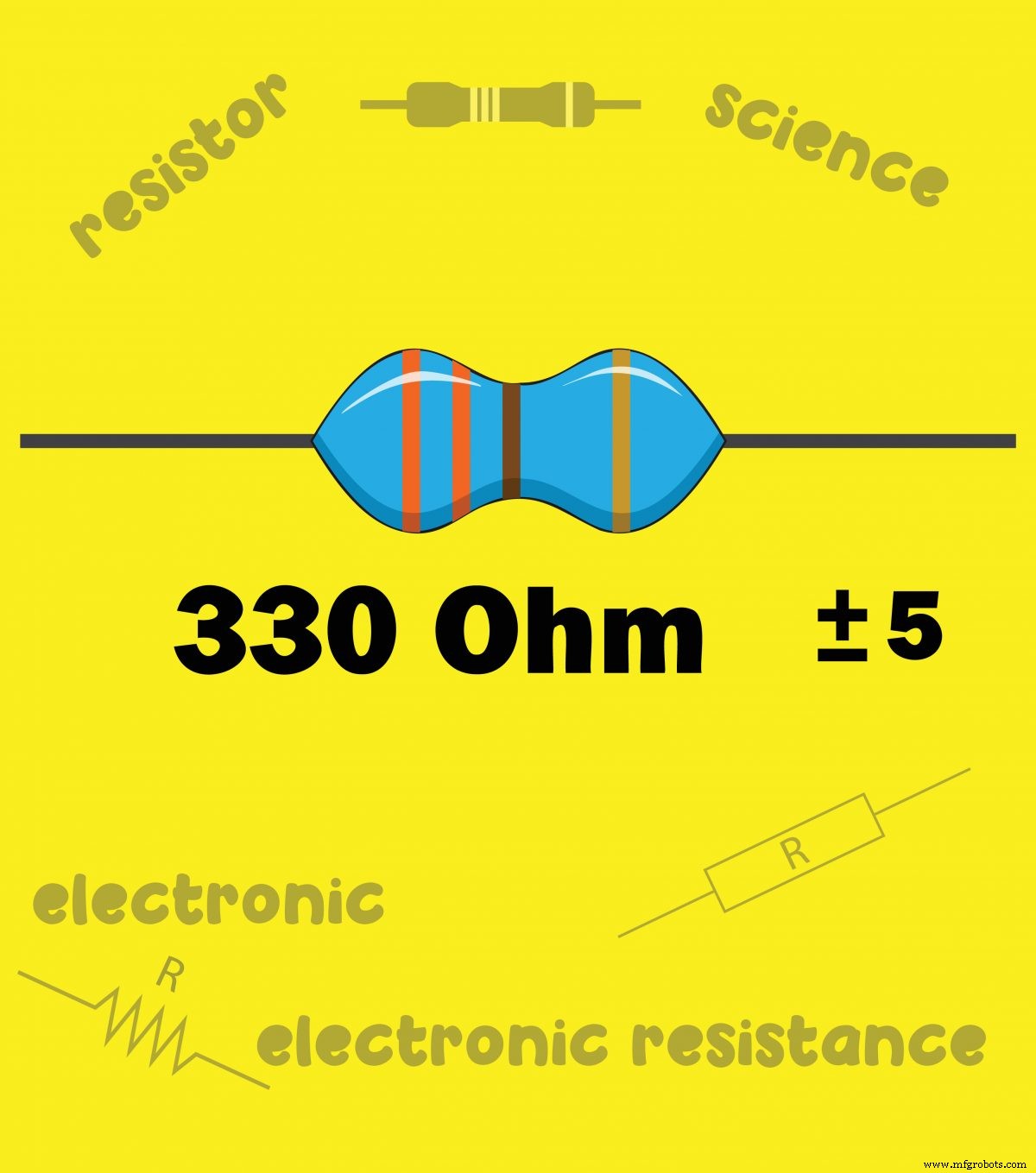

Kleurcode weerstand voor 330 Ohm

Bijvoorbeeld:“482” =48 x 100 ohm =4,8 kiloΩ

Als de weerstanden minder dan 100Ω hebben, kunt u dit schrijven als:

“480” =48 x 10 ⁰ (wat gelijk is aan 1) =48 x 1Ω =48Ω of 48RΩ

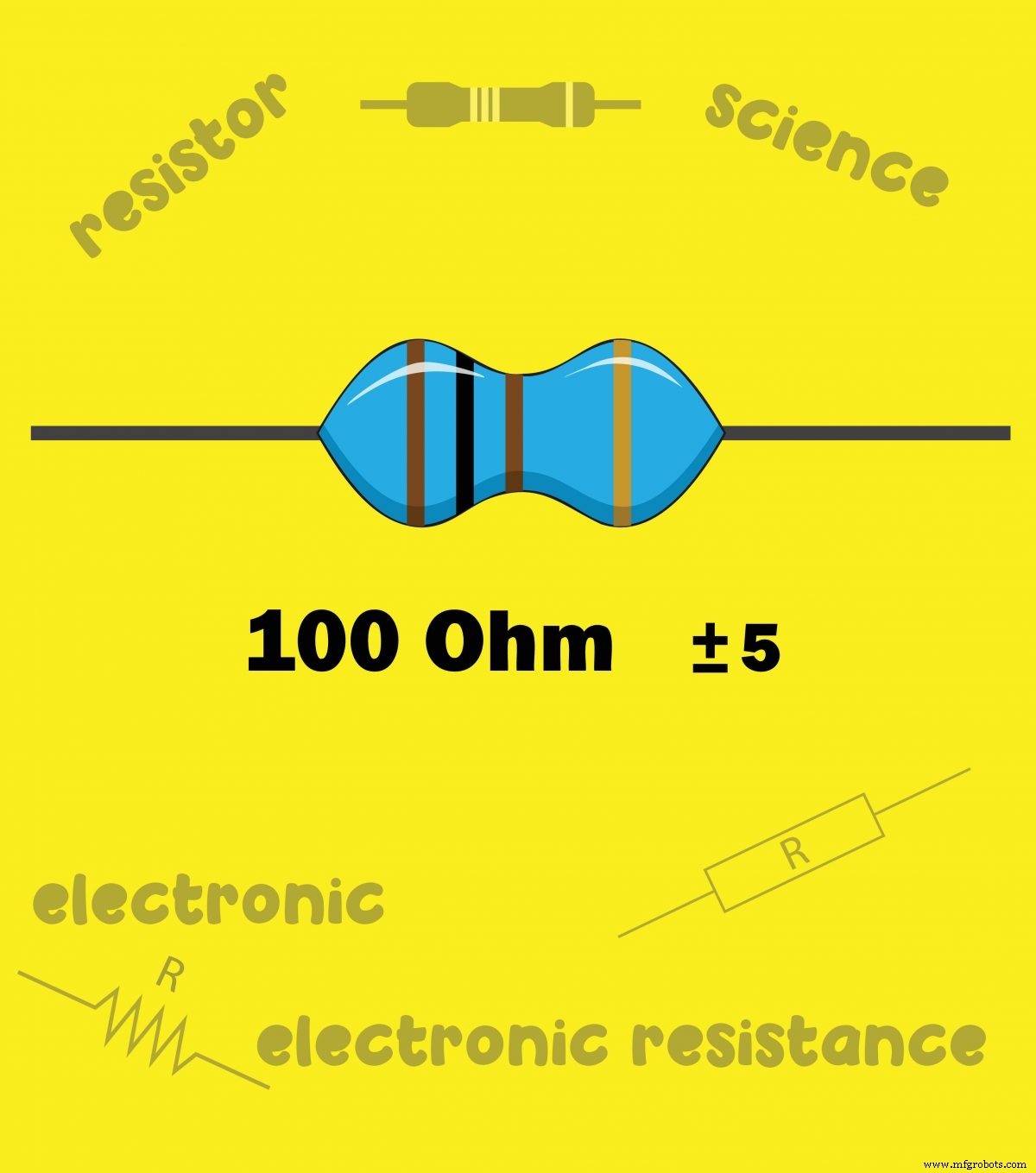

Kleurcode weerstand voor 100 Ohm

Weerstand kleurcodecalculator

Deze tool is erg handig om informatie te verkrijgen over axiale lood- en kleurgestreepte weerstanden.

Het enige dat u hoeft te doen, is het aantal banden en kleuren kiezen om de tolerantie en waarde van weerstanden te kennen.

Afronding

Het identificeren van weerstandswaarden is geen rocket science. Het enige wat u hoeft te doen is de kleurcode van de weerstand te begrijpen en de waarden te berekenen op basis van de banden.

Tolerantie is een ander aspect om rekening mee te houden, aangezien het van cruciaal belang is voor de ontwerpprestaties.

Heeft u vragen of opmerkingen over dit onderwerp? Neem gerust contact met ons op; we helpen je graag verder.
