Basiscomponenten die nodig zijn voor de installatie van het zonnepaneelsysteem

Algemene vereisten voor de installatie van een zonnepaneelsysteem

Groene energie, de schone en hernieuwbare zonne-energie is het beste alternatief voor rest- en industriële verbruikers over de hele wereld. Het minimaliseert de totale bedrijfskosten en de milieuvervuiling door koolstof. Het opt-out-transformatiepercentage van reguliere stroombronnen naar groene energie, met name zonne-energie, groeit snel in de VS, EU, China, het Midden-Oosten en Azië.

• Gerelateerde post: diode- en bypass-diodes in een aansluitdoos van een zonnepaneel blokkeren

Zonnepaneelsysteem

Zonnepaneel (ook bekend als fotovoltaïsche cel of zonnecel) is een apparaat dat foto's van het zonlicht absorbeert en omzet in elektrische energie.

In de afgelopen jaren is het concept van of-grid en smart grid-systeem meer bevolkt en kiezen consumenten voor schone energie zoals wind- en zonne-energiesystemen om de afhankelijkheid van reguliere stroom van de elektriciteitsleverancier en verlaagt ook de totale bedrijfskosten. Een efficiënt zonne-energiesysteem met jarenlange garantie zal leiden tot het terugverdienen van de initiële kosten en gratis energie.

• Gerelateerde post:Hoe ontwerp en installeer ik een zonne-PV-systeem? Met opgelost voorbeeld

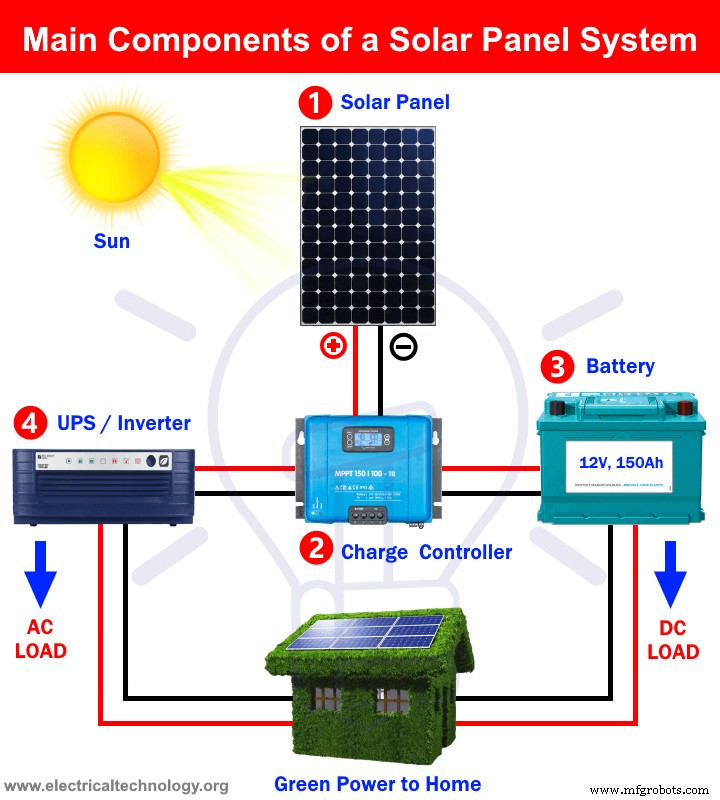

Hoofdcomponenten van een zonnepaneelsysteem

Hieronder staan ​​de basis- en algemene componenten en apparaten die nodig zijn voor de installatie van een zonnepaneelsysteem thuis. Details van elk apparaat worden onder elke sectie gegeven.

(1) Zonnepaneel

Zonnepaneel, ook wel bekend als zonnecel of fotovoltaïsche cel, vormt de ruggengraat van het zonne-energiesysteem. Er zijn enkele soorten zonnepanelen, zoals polykristallijn en monokristallijn. Monokristallijn is efficiënter en een beetje duurder in vergelijking met polykristallijne zonnepanelen. De selectiecriteria voor een zonnepaneel zijn verschillend, d.w.z. ruimte, garantie, efficiëntie, technologietype, kosten enz. Houd er rekening mee dat output de koning is bij het selecteren van een goed zonnepaneel voor residentiële zonne-energieinstallatie.

Over het algemeen is het zonnepaneel rechtstreeks aangesloten op de laadregelaar, maar er zijn verschillende aansluitingen van zonnepanelen, zoals serie- en parallelschakeling, afhankelijk van de berekening van de belasting en de specifieke energiebehoefte voor huishoudelijke apparaten, accubankaansluiting, dakoppervlak, klimaat en piekuren zonneschijn.

U kunt eenvoudig het aantal benodigde zonnepanelen en laadstroom voor de batterij vinden en de stapsgewijze handleiding voor de installatie van zonnepanelen volgen met omvormerclassificatie, back-upvermogen van batterijen volgens de laadvereiste.

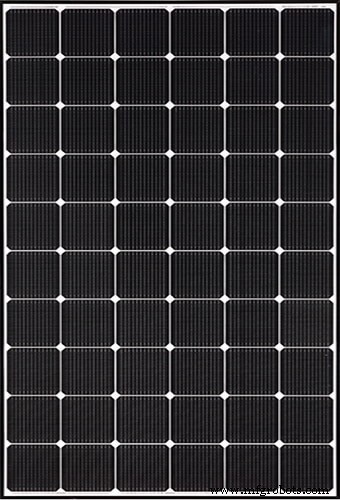

In onderstaande afbeelding wordt een 120 watt, 12V en 10A zonnepaneel getoond die 12V DC-voeding produceert voor direct opladen van de batterij en DC-belasting kan er rechtstreeks via de laadcontroller worden aangesloten.

(2) Laadregelaar

Zoals de naam al doet vermoeden, is een laadregelaar (ook wel laadregelaar genoemd) een apparaat dat wordt gebruikt om de spanning en stroom te regelen van de zonnepanelen die op de accu's zijn aangesloten. Het belangrijkste doel van een laadregelaar is het voorkomen van overladen van batterijen (wat ook kan leiden tot schade aan de batterij) door zonnepanelen, aangezien 12V-zonnepanelen 17-20V leveren in geval van geen belasting of volle zon. De reden achter deze scène is dat de fabricage van een zonnepaneel voor verschillende klimaten en omgevingen, zodat u de maximale nominale spanning krijgt in geval van bewolking, weinig zonneschijn en zware waas enz.

Er zijn meerdere soorten laadcontrollers op de markt verkrijgbaar, zoals:

• Eenvoudig – 1- en 2-traps laadregelaars: Relais en shuntweerstand worden gebruikt om de spanning in één of twee fasen te regelen om het zonnepaneel los te koppelen van de batterij in geval van overspanning.
• PWM (Pulse Width Modulation) – 3-traps laadregelaars: Het is gebaseerd op puls met modulatie en het uitschakelen van het batterijcircuit van het aangesloten zonnepaneel van de fotovoltaïsche cel in geval van overladen.
• MPPT-controllers (Maximum Power Point Tracking): MPPT is een DC naar DC converter in het geval van zonnepanelen op de accubank. Het optimaliseert en regelt de hogere gelijkspanningsniveaus van het zonnepaneel en converteert naar de lagere geoptimaliseerde en gereguleerde spanning om de batterij op te laden. Deze zijn een beetje duur, maar efficiënter. Ze leveren 10-30% meer vermogen aan de batterij met een efficiëntie van 94-98%.

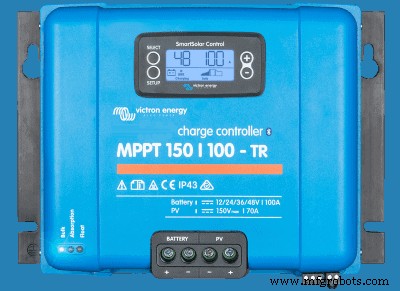

In onderstaande afbeelding wordt een 5-100 Ampère MPPT Laadregelaar getoond die kan worden gebruikt voor een 12-48V accubank en het maximale vermogen voor zonnepanelen is 170A, 150V.

(3) Batterij

Batterijen worden gebruikt voor de opslag van back-upladingen. er zijn verschillende soorten batterijen die worden gebruikt in zonne-energiesystemen voor opslag en back-up 's nachts wanneer de directe stroom van zonnepanelen niet beschikbaar is. De serie-, parallelle of serie-parallelle aansluiting van de accubank is afhankelijk van het systeemontwerp, d.w.z. 12V, 24V of 48V systeemconfiguratie. In het geval van bewolking en geen zonneschijn, kan de accubank worden opgeladen via AC-voeding van het elektriciteitsnet via een omvormer voor later gebruik.

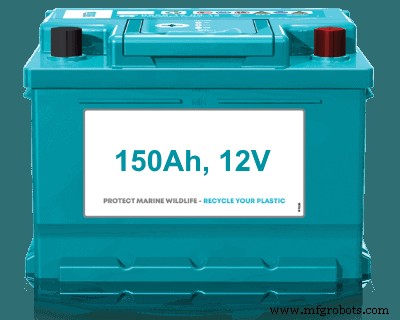

De volgende afbeelding toont een 150Ah, 12V. De batterij is rechtstreeks aangesloten op de laadregelaar die de inkomende laadstromen en spanning regelt van de fotovoltaïsche cel die is aangesloten op de laadregelaar voor back-upopslag en werking.

(4) Omvormer / UPS

De omvormer is een apparaat dat de gelijkstroomvoeding omzet in de wisselstroomvoeding. Omvormer en converter die bekend staat als UPS (Uninterruptible Power Supply) wordt gebruikt om de gelijkspanning om te zetten in wisselstroom voor op wisselstroom werkende huishoudelijke apparaten. UPS wordt ook gebruikt om de wisselstroom om te zetten in gelijkstroom om de batterij op te laden via directe wisselstroomvoeding.

Er zijn veel soorten omvormers op de markt beschikbaar, afhankelijk van uw behoeften, zoals de volgende:

• Gecentraliseerde of stringomvormer met minder kosten maar inefficiënt.
• Power Optimizer gebruikt om DC naar AC om te zetten en aangesloten op de centrale omvormer.
• Micro-omvormer met een soepele en betrouwbare werking, zelfs bij weinig zonlicht, maar kostbaar.

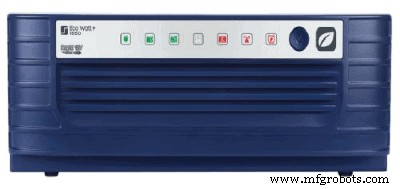

De volgende afbeelding toont een omvormer van 1000 Watt, 12 V DC tot 110VAC en 230V AC. Het wordt aangesloten tussen de batterij en de belasting om het batterijvermogen (12V DC naar 230V AC) om te zetten naar onze huishoudelijke apparaten die op 230V AC werken. Het tweede slot is voor 110-120V AC-aangedreven apparatuur.

Welke is het beste zonnepaneel voor thuis en hoeveel kost het?

monokristallijne zonnepanelen zijn een betere optie dan polykristallijne zonnepanelen, maar ze zijn een beetje duur. De uiteindelijke beslissing hangt af van veel factoren, zoals uw regio en omgeving, aantal uren zonneschijn, belastingsvereisten en soorten batterijen die in het systeem worden gebruikt, enz. We hebben het onderwerp al in detail besproken, omdat het van veel factoren afhangt, zoals belasting, ruimte, omgeving , technologie, back-up-uren enz. en al deze factoren moeten in overweging worden genomen bij het het selecteren van een geschikt installatiesysteem voor zonnepanelen volgens de eisen. Het bericht is hier te zien.
