Hoe maak je een 3D-geprinte lithofaan

Afbeelding 1:3D-geprint lithofaan. Bron:Formlabs

Een lithofaan is een driedimensionaal beeld met verschillende diktes die ervoor zorgen dat de ondoorzichtigheid van elk onderdeel varieert door er licht op te projecteren, waardoor een zeer opzichtig en origineel resultaat wordt verkregen.

Er wordt aangenomen dat de oorsprong ervan teruggaat tot de negentiende eeuw, traditioneel gesneden uit was, gegoten in gips, vervolgens gesmolten en gebakken in porselein. Tegenwoordig maakt 3D-printen deze techniek veel toegankelijker en kun je op een eenvoudige manier een lithofaan maken.

Vanwege het detailniveau dat vereist is voor hun realisatie, zijn de lithofanen geschikter voor 3D-printen op een stereolithografische printer met hoge resolutie (SLA).

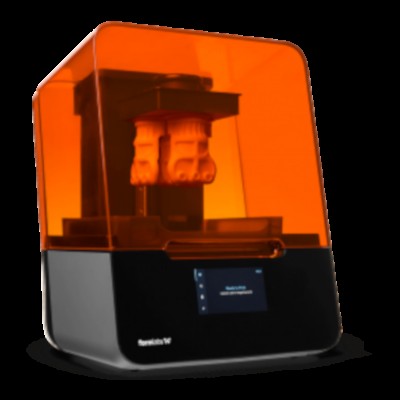

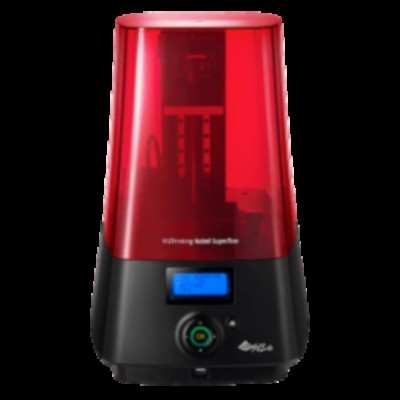

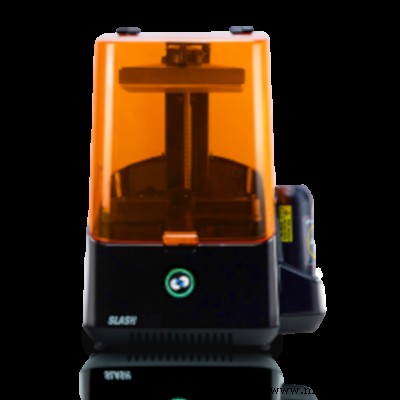

Formulier 3 Form Cure UniZ Slash XYZ Nobel

Volg de volgende stappen om elke foto om te zetten in een spectaculaire 3D-geprinte lithofaan:

1. Selecteer de fotografie

Dankzij de hoge resolutie van SLA 3D-printen wordt elk beeld met een goed contrast en een goede definitie een heldere lithofaan met indrukwekkende details. Als de fotografie een laag contrast heeft, is het raadzaam om deze om te zetten naar zwart-wit, het contrast te verhogen of de achtergrond te verwijderen met behulp van een fotobewerkingstool om een ​​beter resultaat te bereiken.

2. Ontwerp het lithofaan

De lithofaan zijn gebaseerd op het contrastverschil tussen de verschillende delen van de afbeelding, dus het is raadzaam om de afbeelding vooraf te bewerken. Dit kan worden gedaan met behulp van specifieke software voor het genereren van lithofaan of met een willekeurige afbeeldingseditor.

Optie 1:gebruik een gratis lithofaangenerator

Er zijn verschillende tools voor het genereren van lithofaan online beschikbaar, dus het gebruik van een gratis lithofaan-beeldconverter kan een snelle en gemakkelijke optie zijn.

Optie 2:software voor beeldbewerking gebruiken

Tools zoals Adobe Photoshop of Blender bieden de mogelijkheid om gebruiksvriendelijke instellingen te verwerken.

In het geval van Photoshop heeft Adobe een optie die automatisch een reeks instellingen toepast om de afbeelding naar grijstinten te converteren, de kleuren om te keren en vervolgens een 3D-dieptekaart te maken. Het creëert ook een opstaande rand en een vlak oppervlak aan de achterkant.

Resina estándar

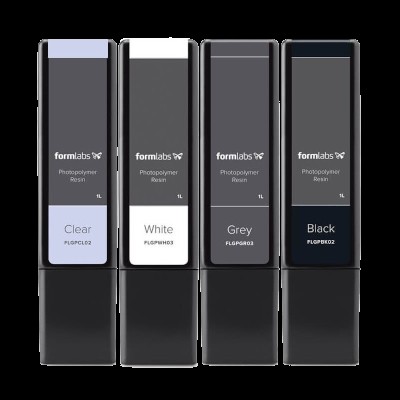

Formlabs Resina Basic

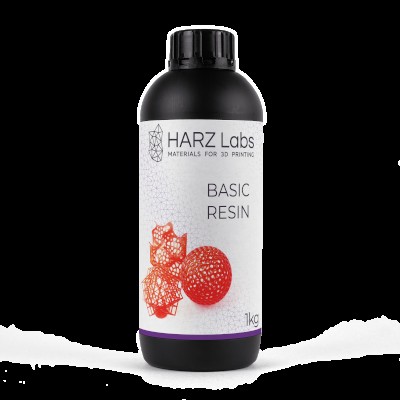

HarzLabs Resina UniZ

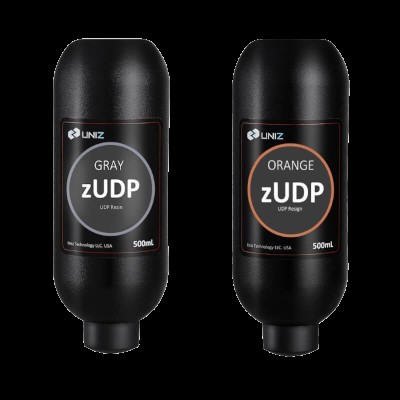

zUDP Resina staat vast

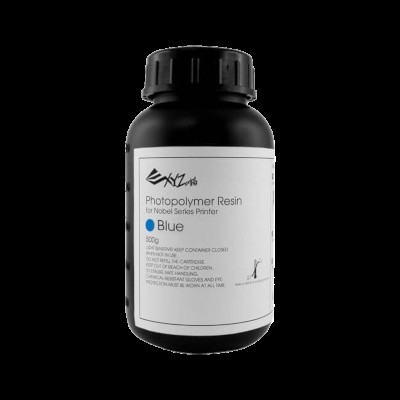

XYZ

3. 3D printen van het lithofaan

Om het lithofaan af te drukken is het nodig:

1. Open het STL-bestand in de laminaatsoftware, zoals Preform, Cure, Simplify3d, etc.
2. Richt het bestand op het platform. Voor snellere resultaten is het raadzaam om het stuk met het platte deel direct op het productieplatform te printen zonder steunen.
3. Druk het bestand af tot een laaghoogte van 50 micron, voor een beter resultaat en meer detail.

4. Nabewerking

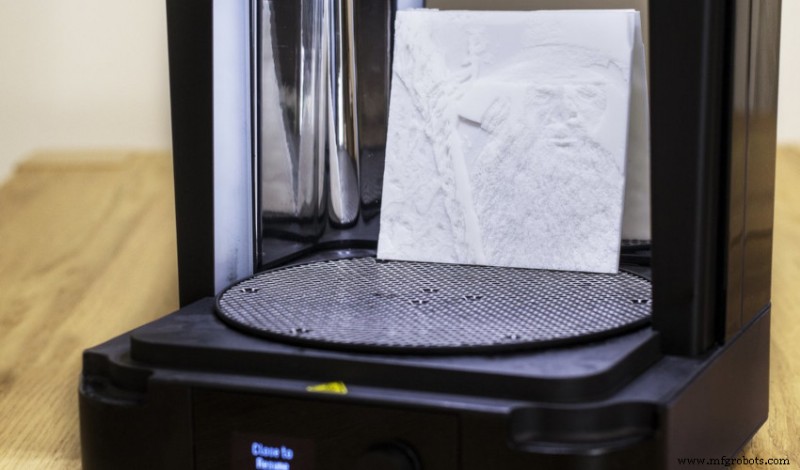

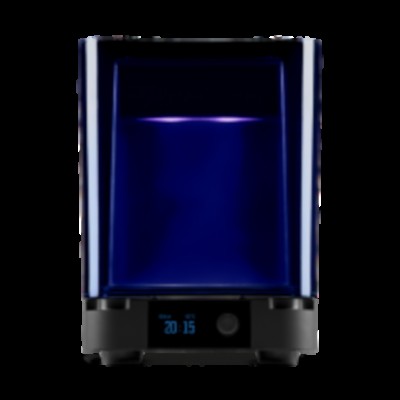

Afbeelding 2:Het uithardingsproces is de sleutel tot een perfect resultaat. Bron:Formlabs

Vanwege de delicatesse en extreme dunheid van bepaalde delen van een lithofaan, zal de nabewerking ervan extra zorg vereisen om een ​​perfecte afwerking te bereiken, dus het is raadzaam om geschikte uithardingsapparaten te gebruiken. Het lithofaan, dat vrij dunne stukjes zijn, heeft een kortere uithardingstijd nodig, zodat 5 minuten tot 40 °C in de uithardingskamer voldoende zou zijn.

Dankzij de hoge precisie en het detailniveau van SLA 3D-printen, geven de lithofaanprints ongelooflijke resultaten naast een raam of met goed achtergrondlicht. Een souvenirfotografie, een origineel cadeau, een tulp voor een... lamp toepassingen zijn bijna oneindig.

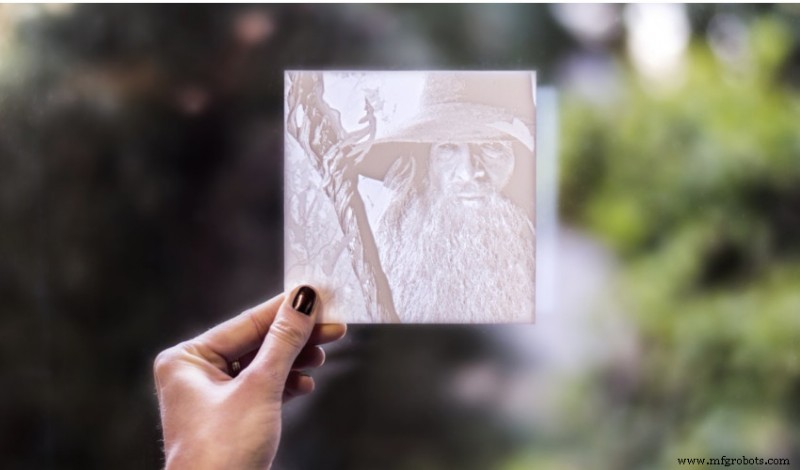

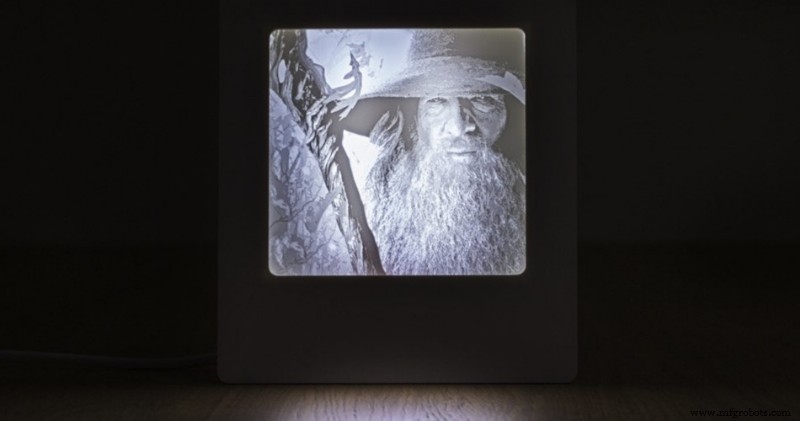

Afbeelding 3:resultaat van een 3D-geprinte lithofaan.
