3D-printer die geen filament invoert repareren: Stap-voor-stap gids

De meest waarschijnlijke oorzaak die je naar dit artikel bracht, is een 3D-printer die momenteel niet in staat is om correct filament in te voeren. Laten we de intro kort houden en direct gaan naar het beantwoorden van de volgende vraag: hoe repareer je een 3D-printer die momenteel geen filament invoit?

De hoofdoorzaken die leiden tot een 3D-printer die geen filament invoit, zijn een verstopping langs het extrusiepad, een beschadigde PTFE-buiz, onjuiste retactie-instellingen, ongewenste filamentspanning, te hoge (of te lage) extrusietemperatuur, een verstoppte nozzle of een uitgeziene aandrijfslip.

Ik weet, deze lijst met problemen is niet erg nuttig als we elk probleem niet apart aanpakken, en dat is precies wat ik in dit artikel ga doen! Zoals het geval is met de meeste troubleshooting-artikelen, zijn de uitleggen van reactieve aard in plaats van preventieve. Dat is duidelijk de manier waarop het zou moeten zijn, maar ik geef ook tips en trucs om deze problemen in de toekomst te vermijden. Het is niet dat ik niet wil dat je terugkomt op onze blog, maar ik denk echt dat we nog veel meer interessante en vrolijke artikelen voor je hebben!

Veelvoorkomende oorzaken van 3D-printer die geen filament invoit

Extrusiepad verstopt

Om het filament correct in te voeren, moet je 3D-printer een helder extrusiepad hebben. Elke obstructie hier zal de flowsnelheid van het filament in de war brengen. Om dit probleem op te lossen, zorg ervoor dat je filament een glad en helder pad heeft, dit betekent controleren vanaf de filamentspoel tot de extrudernozzle. Ideaal is de filamentspoel dicht bij de extrudernozzle en het filament moet onder een gebogen hoek komen.

PTFE-buiz kan beschadigd zijn

Als je koelrib niet goed werkt, kan dit leiden tot warmte die buiten de smeltzone reist. Deze warmte kan de PTFE-buiz beschadigen en het filament vastlopen laten. Controleer de uiteinden van de PTFE-buiz op tekenen van vervorming. Indien nodig, vervang de PTFE-buiz door een hogere kwaliteit voor betere isolatie en hogere temperaturen.

De buis die ik net linkte is de blauwe Capricorn-buiz die wordt geleverd met een buizsnijder alsook een paar nozzles, en deze buis is veel beter dan de standaard witte/transparante PTFE-buiz die bij de meeste printers wordt geleverd, zoals de Ender 3.

Onjuiste retactie-instellingen

De retactie-instellingen laten je de lengte en snelheid controleren waarmee het filament in de extrudernozzle terugtrekt wanneer de extrusielocatie verandert. Dit wordt gedaan om lekkage te voorkomen terwijl de nozzle naar een andere plek beweegt.

Als je te veel filament terugtrekt of de retactiesnelheid te hoog is, kan de heen-en-weer-beweging het filament malslijten, wat het moeilijker maakt voor de aandrijftandwielen om het te blijven bewegen. Begin met een snelheid van 40mm/s en 5mm retactielengte, als je stressgebaren in het filament ziet, verlaag dan die instellingen.

Filamentspanning

Als de filamentspanning tussen de aandrijftandwielen en de spoel te hoog is, zullen de aandrijftandwielen harder moeten werken om het filament te bewegen, wat resulteert in de tandwielen die het filament opeten tot een punt waar het de normale voedsflow verstoort.

Extrudertemperatuur

Als de extrudertemperatuur te laag is, zal het filament een moeilijkere tijd hebben door de nozzle te gaan. Probeer de temperatuur met 5-10 graden te verhogen, want dit zal voor een makkelijkere filamentflow zorgen. Controleer altijd je filamentspoel voor de aanbevolen smelttemperaturen. Te hoge temperaturen kunnen ook een probleem zijn, het filament vóór zijn tijd laten smelten en zo het systeem vastlopen laten.

Uitgeziene aandrijfslip

In sommige gevallen na veel werk, kunnen de tanden van de aandrijfslip uitgezogen raken en niet meer correct het filament in voeren. Controleer ze om te zien of je ze moet vervangen en indien nodig een nieuwe extruder hot end aanschaffen. Voor jarenlang goed 3D-printen, koop een high-end hot end.

Verstoppte nozzle

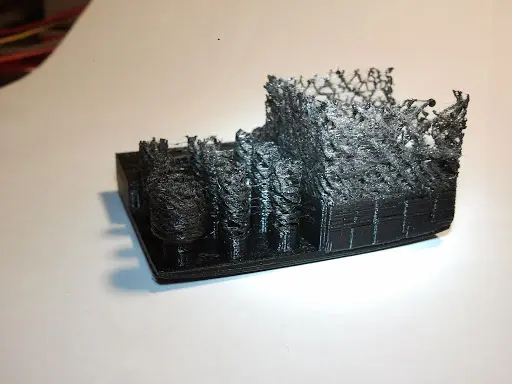

Als je merkt dat filament niet door de nozzle gaat of dat het draadachtig uitkomt, kan dit te wijten zijn aan een deels of volledig verstoppte nozzle. Over de levensduur van een 3D-printer, zul je ervoor moeten zorgen om een schone nozzle te behouden om kwalitatieve 3D-prints te garanderen. Aangezien je 3D-printer het filament smelt en door de kleine nozzle duwt, kunnen er restjes vastzitten en uiteindelijk het systeem vastlopen laten.

Aangezien dit een veelvoorkomend probleem is en waarschijnlijk de oorzaak van je printer die geen filament invoit, zullen we dieper in gaan en enkele trucs uitleggen om dit probleem in de toekomst te vermijden. Daarnaast zal ik ook stap voor stap uitleggen hoe je het oplost.

Oorzaken die leiden tot een verstoppte nozzle

Slechte printtemperaturen

Als je printtemperatuur te laag is, zal het filament niet goed smelten, wat het moeilijker maakt voor de aandrijftandwielen om het filament gaande te houden. Op een gegeven moment zal de druk in de extruder zo hoog zijn dat de aandrijftandwielen het filament gaan malslijten en het filament dat in de nozzle overblijft, zal verziliden en een prop worden.

Aan de andere kant, als je printtemperatuur te hoog is, kan de warmte uit de smeltzone spreiden en het filament vóór zijn tijd laten smelten. Dit effect heet "Heat Creep" en wanneer dit gebeurt, zullen de aandrijftandwielen een moeilijke tijd hebben om het verzachte filament te duwen. Uiteindelijk kunnen de aandrijftandwielen niet meer bijbenen en de nozzle raakt verstopt. Om dit te voorkomen, controleer altijd de aanbevolen temperaturen voor het materiaal dat je gebruikt.

Stof en vuil in het filament

Als er stof of vuildeeltjes in je filament zitten, zullen ze branden naarmate het filament door de smeltzone gaat. Deze verbrande deeltjes kunnen aan de binnenkant van de nozzle plakken, de correcte filamentflow verstoren en uiteindelijk de nozzle volledig verstopen. Dit probleem is moeilijk aan te pakken, je moet je best doen om het filament schoon te houden. Bewaar het in een plastic zakje nadat het pakket open was.

Nozzle te dicht bij het printbed

Wanneer de nozzle te dicht bij het printbed zit, zal het filament niet goed geëxtrudeerd worden omdat er niet genoeg ruimte is. Dit zal ervoor zorgen dat het filament over het printbed gesmeerd wordt terwijl de nozzle beweegt. Het gebrek aan ruimte tussen de nozzle en het printbed zal retrograde extrusie produceren. Dit betekent dat het filament terug in de nozzle gaat en de extra druk die dit genereert, zal waarschijnlijk een verstopping in de nozzle veroorzaken.

Als vuistregel, mag de hoogte nooit groter zijn dan de nozzeldiameter. Een goed startpunt is om een kwart van de nozzeldiameter als hoogte te gebruiken. Als je een 0,4mm nozzle gebruikt, kun je je printer kalibreren met een vel papier. De afstand tussen het printbed en de nozzle moet genoeg zijn voor het papier ertussen te plaatsen, hoewel relatief strak. Dit is het meest gebruikte "kalibratiehulpmiddel" omdat het normaal een dikte van 1/10 millimeter heeft.

Laagkwaliteit filament

Laagkwaliteit filaments kunnen problematisch zijn, omdat deze filaments geen rigoureuze test doorlopen voordat ze op de markt komen. Ze kunnen verschillende diameters op verschillende punten hebben, de dunne delen kunnen moeilijk zijn voor het aandrijftandwiel om te grijpen, en de dikke delen duren langer om te smelten.

Deze variaties in het smeltpunt creëren een oneffen en onschone filamentflow wat kan leiden tot verstoppingen. Je kunt een schuifmaat gebruiken en verschillende plekken op het filament controleren op diameterveranderingen; als die waarden grote verschillen tonen, moet je je filament veranderen.

Ik heb veel berichten geschreven over de verschillende filaments die er zijn en wat elk ervan doorgaans gebruikt wordt, en nog veel meer.

Echter, hier is een snelle lijst van de filaments/merken die ik aanbeveel:

• Sunlu PLA
• Polymaker ABS
• Sunlu PETG
• Polymaker Nylon
• Polymaker ASA
• Polymaker Polycarbonaat

Hoe een nozzle te ontstoppen

Er zijn een paar verschillende methoden die je kunt gebruiken om de nozzle te ontstoppen. Deze variëren afhankelijk van hoe verstopt de nozzle is. Probeer de volgende methoden.

Een deels verstoppte nozzle ontstoppen

• Messing draadborstel: De eerste methode die je moet proberen is een messing draadborstel gebruiken om de buitenkant van de nozzle schoon te maken.
• Reinigingsfilament: Reinigingsfilaments zijn specifiek gemaakt om de nozzle schoon te maken. Print ermee met de aanbevolen instellingen op de verpakking. Terwijl het door de nozzle gaat, moet het alle restjes die de nozzle verstopt, meenemen. Je moet dit elke keer doen als je van filament wisselt, want het helpt om eventuele verstoppingen te voorkomen.
• Handmatig het filament duwen: Verhit de nozzle tot de juiste temperatuur voor je filament, duw dan handmatig het filament door de nozzle tot er iets geëxtrudeerd wordt. In sommige gevallen is de extra kracht genoeg om de obstructie te beseitigen.

Een volledig verstoppte nozzle ontstoppen

• Gitaarsnaar/Naald: Je kunt een acupunctuurnaald of een hoge E of B metalen gitaarsnaar gebruiken om de nozzle schoon te maken. De naald/snaar moet een kleinere diameter hebben dan de nozzle om deze niet te beschadigen. Verhit de nozzle tot de correcte temperatuur voor het filament dat je gebruikte en duw dan voorzichtig de naald/snaar door de nozzle om de verstopping te doorbreken. De volgende keer dat je filament extrudeert, moet het met de deeltjes die de nozzle verstopt, uitkomen.

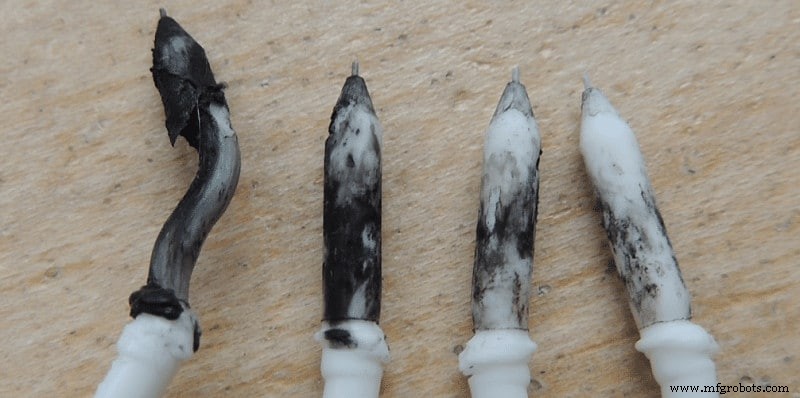

• Atomic/Koude trek: Voor deze methode raden we aan Nylon of ABS te gebruiken, omdat PLA brozer is. Verhit de nozzle tot 250 graden Celsius voor minimaal 5 minuten en duw dan je gekozen filament door de nozzle tot het begint te lekken. Laat het afkoelen tot kamertemperatuur, zodat het filament verzilidet en verhit het dan tot 120 graden Celsius. Trek het filament met een vaste en stevige ruk eruit, je zou de vuildeeltjes in het filament moeten zien. Herhaal het proces tot het filament schoon uitkomt en de punt van het filament de vorm van de nozzle behoudt.

• Aceton: Je kunt proberen aceton te gebruiken om de nozzle van obstructies te bevrijden. Haal de nozzle van de printer en plaats het in een bak, giet dan aceton tot de nozzle volledig ondergedompeld is. Laat het 24 uur liggen, schud de bak elke paar uur om de obstructies op te lossen. Je kunt zelfs een naald gebruiken terwijl dit gaande is om te zien of het helpt de verstopping te doorbreken. Na 24 uur, haal het eruit en zorg ervoor dat je het droogmaakt met een handdoek, zodat er geen acetonresten overblijven.
• Heetluchtpistool: Tot slot kun je proberen de obstructies te smelten met een heetluchtpistool of een bloedbrander. Haal de nozzle van de printer en houd het met een tang vast tegen het heetluchtpistool. Vermijd directe warmte als je een bloedbrander gebruikt, want het kan de nozzle laten smelten. Controleer tegen een lichtbron of de nozzle vrij is van obstructies. Gebruik een naald als het nog steeds verstopt is.

Conclusie

Nu hoop ik dat je in staat was je probleem op te lossen. Ik denk dat ik de meeste problemen heb doorlopen waar je tegen kunt aanlopen die leiden tot dit vervelende probleem. Als je probleem aanhoudt, is er geen schande om contact op te nemen met een lokale 3D-printerexpert die 3D-printers repareert voor zijn brood. Hij zal zeker in staat zijn je printer te repareren en je te vertellen wat de oorzaak was. Als je bent als ik, zul je zeker een hoop vragen aan hem stellen om te weten hoe hij het probleem oploste!
