Solico, Structor Engineering ontwikkelen composiet superjacht-bioscoopscherm

Solico Engineering BV (Oosterhout, Nederland), specialist in composiettechniek voor de maritieme, architecturale, defensie- en industriële sectoren, kondigt haar nieuwste samenwerking aan met Structor Engineering BV (Bantega) om composiettechnische ondersteuning te bieden voor de ontwikkeling van een 25 vierkante meter grote bioscoopscherm voor buiten met een draagstructuur van koolstofvezel.

Het scherm, dat in opdracht is gemaakt voor een superjacht van 80 meter dat momenteel in aanbouw is, wordt beschouwd als het grootste scherm in zijn soort dat tot nu toe is ontwikkeld. De composietstructuur biedt naar verluidt een uitzonderlijke beeldkwaliteit op een scherm dat door één bemanningslid in minder dan vier minuten kan worden ingezet.

In de afgelopen 20 jaar merkt Structor Engineering op dat het een gerespecteerde positie heeft opgebouwd in de superjachtmarkt door een reeks composiet mast-, scharnier- en vergrendelingsoplossingen te bieden aan enkele van de meest luxueuze jachten die drijven. Naast de telescopische masttechnologie van koolstofvezelcomposiet, is Structor van mening dat het een passende uitdaging was om het project voor buitenschermen aan te gaan.

Met klantspecificaties die vragen om een ​​scherm dat snel kan worden opgezet door slechts twee bemanningsleden, en een scherm dat een stabiel schermbeeld kan bieden bij maximaal 14 knopen wind, waren gewichtsvermindering, stijfheid en bevestiging van windbelastingen allemaal belangrijke ontwerpfactoren. In samenwerking met Structor en Solico werd een 1:50 schaalmodel van het jacht en scherm getest in de windtunnel van de Universiteit van Eindhoven (Nederland), wat zeer betrouwbare ontwerpinvoergegevens voor de schermondersteuningsstructuur opleverde.

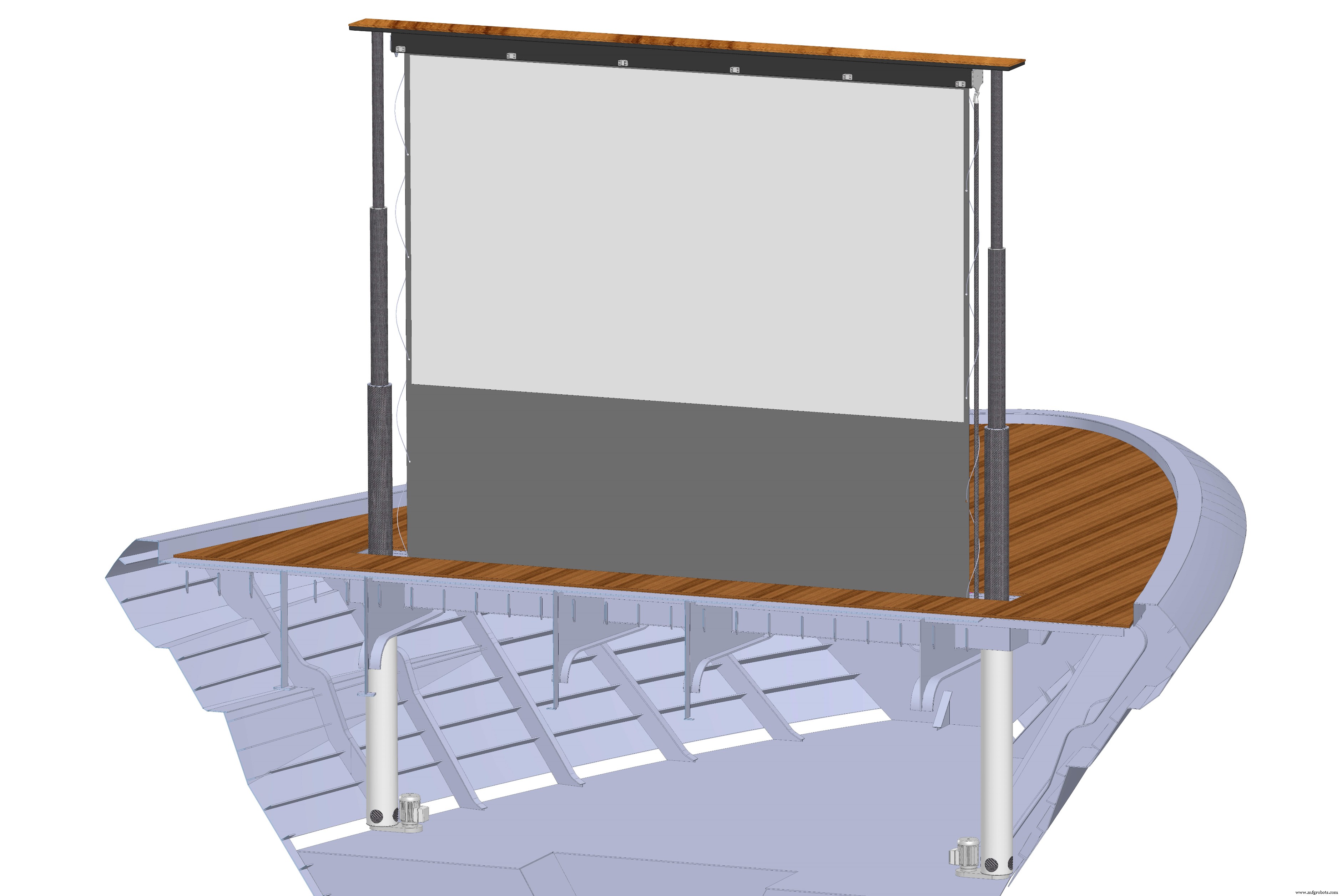

Solico ondersteunde Structor gedurende het acht maanden durende project en leverde structurele verificatie en laminaatdetails voor de koolstofvezelonderdelen, inclusief de telescopische buizen, het bovenste deel, de zijbuizen en het onderste deel van de ondersteunende structuur voor het bioscoopscherm. Deze componenten werden allemaal geproduceerd door de onderaannemers van Structor, waarbij Solico ook de ontwerpdetails coördineerde tussen de framecomponenten en het schermmembraan zelf.

In maart 2021 werd een pre-installatietest en afmelding met succes afgerond, waarbij de composietstructuur omhoog werd gebracht en het textielmembraan in minder dan vier minuten door één persoon werd gespannen tot een kreukvrij projectiescherm. Volgens beide partners ondergaan de schermcomponenten nu de laatste afwerkingsprocessen, waarbij de volledige montage gepland staat om in de komende maanden op het superjacht te worden geïnstalleerd.

“We waardeerden de brede kennis en expertise van Solico ten volle voor een uitdagend project als dit. Nadat ze de composietconstructies hadden ontworpen en gevalideerd, waren ze ook van onschatbare waarde bij het coördineren van andere technische details, het beoordelen van de windtunneltests en membraanberekeningen”, zegt Bouwe B. Speerstra, Structor Engineering BV.
