Swannecks Beheersen: Sleutel tot Consistente Productiekwaliteit

Swannecks zijn een belangrijk element om aandacht te besteden aan om optimale herhaalbaarheid en consistente productkwaliteit aan uw productielijn te leveren. Om de duurzaamheid van een robotische brander en swanneck beter te begrijpen, is het belangrijk om de zwakke en slijtagepunten, constructie, puntjeshouders en diffusers, materialen, en draadliners te begrijpen.

Sleutelgeving van de Swanneck

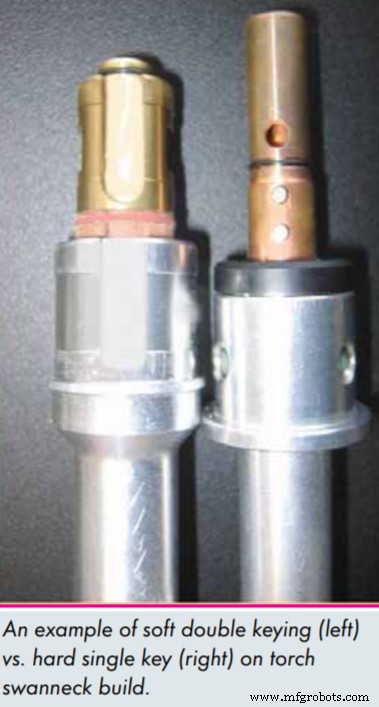

Twee sleutelkanalen op de frontmodule van de robotbrander hebben gevolgen voor de herhaalbaarheid van de brandernek.

Bijvoorbeeld, als de zachte sleutelkanaal op de frontmodule van de robotbrander zit, dan eroedeert de integriteit van de frontmodule de duurzaamheid van de swanneck, en de swanneck zal beginnen zijn tool center point te verliezen.

De harde sleutelkanalen veroorzaken rotatiebeweging en slijtage in de nek en zouden ideaal in de brandermodule gebouwd moeten worden.

Afbeeldingscredit: The Definitive Guide to Robotic Welding Torches by Abicor Binzel

Constructie

Het is ook belangrijk om de constructie van de swanneck te begrijpen bij het kiezen van een robotbrander. Een enkel stuk constructie van de swanneck gaat sterker zijn dan swannecks geproduceerd uit meerdere componenten.

Om hogere uptime, doorvoer en ROI te hebben, is het belangrijk dat wanneer u een swanneck verwijdert en vervangt, u een ware tool center point (TCP) wilt behouden en niet continu uw robot hoeft aan te passen om TCP-variantie te compenseren.

Puntjeshouders en Diffusers

Puntjeshouders zijn de interface tussen de swanneck en het contactpuntje en zijn een belangrijk stuk om te begrijpen. Branderfabrikanten hebben verschillende manieren om puntjeshouders en diffusers te construeren.

Sommigen gebruiken een enkel stuk constructie door de diffuser en de puntjeshouder te combineren in een enkel component. Dit biedt betere conductiviteit in het stuk en grotere beschermingsgasdekking dan met twee gedraaide stukken. Sommigen stellen dat omdat het een enkel stuk constructie is van een lang koper materiaal, er een toename is van buiging aan het stuk, wat misalignement van het contactpuntje, de draad en de naad veroorzaakt. Echter, een kortere contactpuntjehouder zal deze problemen niet ervaren omdat de buigbaarheid bijna niet bestaat.

Ze kunnen ze ook in aparte stukken maken en de gasdiffuser produceren als een enkel stuk geleiderbuis.

De diffuser zal beter presteren bij crashes en helpen het Tool Center Point behouden als er een botsing is wanneer hij binnenin het einde van de swanneck zit en wordt ondersteund tegen de buitenbuis van de swanneck. Als er een groter aantal grote boorgaten zijn, dan zal de distributie en weerstand tegen spatter hoger zijn.

Materiaalkeuzes

Diffusers en puntjeshouders gebruiken typisch messing of koper als hun hoofdbouwmaterialen.

• Koper is een zacht metaal; het slijt snel maar het zal goede conductiviteit in het contactpuntje bereiken.
• Messing zal slijtage weerstaan omdat het een harder metaal is, maar er zal enige offer in conductiviteit zijn.

Zelfs het begrijpen van het type puntje in relatie tot de diffuser is belangrijk. Een contactpuntje gemaakt van zilverplating of zuiver elektrolytisch koper zal het meeste halen uit een messing diffuser; echter, een contactpuntje gemaakt van koper zirconium zou het beste gebruikt worden met een koper diffuser omdat de stroom een betere overdracht naar het puntje zal bieden.

Draadliners

Een typische draadliner begint bij de draadvoeder en gaat helemaal tot het contactpuntje. Er zijn twee verschillende populaire liners die gebruikt worden: nek liners en front-load liners.

• Nek liners (ook wel jump) zijn gemakkelijk te gebruiken liners die tijd en materiaalkosten besparen bij vervanging en onderhoud van liners. Deze liners beginnen aan het branderlichaam en reizen helemaal tot het contactpuntje. Jump liners zijn kostenbesparende materialen om op voorraad te hebben omdat ze beschermen tegen het zwakste punt van een liner wat op het branderlichaam zelf zit. Jump liners kunnen snel gewisseld worden, waardoor productie kan doorgaan.
• Front-load liners gebruiken mechanische veren die niet altijd correct presteren. Ze zijn gemakkelijk te installeren dus bieden ze gemak en tijdsbesparing, maar het is belangrijk om ervoor te zorgen dat ze de juiste lengte hebben en correct op de veer geïnstalleerd zijn.

Liner Materiaal

Liner materiaal is nog een belangrijke keuze. Deze kunnen helicaal versus een vlak ontwerp en staal of metaal versus kunststof in materiaal zijn. Vlakke liners zijn niet zo flexibel.

Het is uiterst belangrijk om de juiste diameter te kiezen; een oversized liner kan te veel ruimte rond uw draad hebben en bird nesting en misfeeding veroorzaken. Zorg ervoor dat de linergrootte gematcht is met de draadgrootte voor optimale resultaten.

Neem Contact Op Met RobotWorx

Zoals u ziet, is er een overvloed aan informatie beschikbaar over swannecks, diffusers en puntjeshouders. Voor vragen of meer informatie, neem contact op met de experts bij RobotWorx online of via 877-762-6881.
