Fanuc G90 Draaicyclus Voorbeeld: 0-TC Programma voor Efficiënt Draaien
Fanuc G90 Draaicyclus
De Fanuc G90 draaicyclus wordt gebruikt voor eenvoudig draaien, echter meerdere passes zijn mogelijk door de X-as locatie van aanvullende passes op te geven.
Bekend onder veel namen zoals – Fanuc G90 Buitendiameter/Binnendiameter Snijcyclus of G90 Rechte snijcyclus
Programmeerformaat
G90 X... Z...
OF
G90 U... W...
X – Te snijden diameter.
Z – Eindpunt in z-as.
U – x-as incrementele afstand naar doel.
W – z-as incrementele afstand naar doel.
G90 Tutorials
G90 Draaicyclus
G90 Kegeldraaien
G90 Voorbeelden

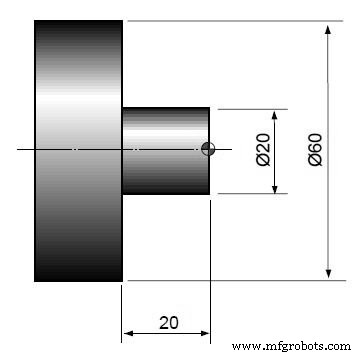

G90 Draaicyclus Voorbeeld
N10 G50 S2000 G96 S180 M03 T0100 G00 X65.0 Z3.0 T0101 G90 X55.0 Z-20.0 F0.25 X50.0 X45.0 X40.0 X35.0 X30.0 X25.0 X20.5 X20.0 G00 X200.0 Z200.0 T0100 M30
Voorbeeld 2
Zelfde programma met toegevoegde Faseer & 60mm Diameter Draaien
N10 G50 S2000 G96 S180 M03 T0100 G00 X65.0 Z0 T0101 G01 X-1.6 F0.2 G00 X60.0 Z1.0 G01 Z-40.0 F0.25 G00 U1.0 Z1.0 G90 X55.0 Z-20.0 F0.25 X50.0 X45.0 X40.0 X35.0 X30.0 X25.0 X20.5 X20.0 G00 X200.0 Z200.0 T0100 M30
