5-AXIS CNC-BEWERKING UITGELEGD:

Als Computer Numerical Control (CNC) machinale bewerking is zijn waarde in de verspanende industrie blijven bewijzen, de technologie is blijven verbeteren. Voorbij zijn de dagen dat een machine slechts één taak in het productieproces kon uitvoeren, waarbij het onderdeel van de ene machine naar de andere werd doorgegeven in een spreekwoordelijke "musical chair" van de productie. In plaats daarvan hebben we machines die kunnen frezen, draaien, boren en slijpen, simpelweg omdat het hun wordt opgedragen. Het resultaat is complexere onderdelen die efficiënter en nauwkeuriger worden gemaakt.

Bekijk onze handleiding voor CNC-draaibanken

De sleutel tot dit proces komt van technologische vooruitgang waarmee geavanceerdere machines onderdelen kunnen maken in 5 en 6 assen (met een lange E). Dit enigszins theoretische wiskundige principe is deels door machinale bewerking in de praktijk gebracht. De principes zijn complex en moeilijk om je hoofd rond te wikkelen, zelfs voor ons in de verspanende wereld, dus laten we graven in.

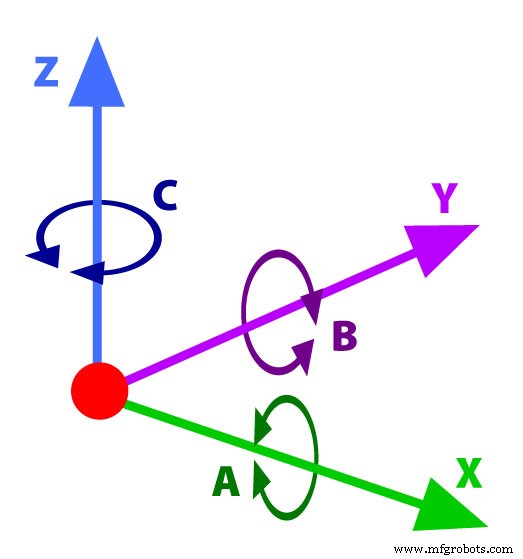

De X-, Y- en Z-as die de driedimensionale ruimte vertegenwoordigen en hun rotatieas wordt weergegeven door A, B of C.

Drie assen

Denk terug aan de algebra. Als je ooit een lineaire grafiek moest tekenen, dan ken je al twee van onze vijf assen. En als je op aarde leeft, ken je de derde. Die grafiek die je op school tekende, had betrekking op twee assen:X en Y. Nu dacht je waarschijnlijk aan deze twee assen als Y als je omhoog-omlaaglijn en X als de links-rechts. Dit is volkomen begrijpelijk, maar houd rekening met dit perspectief:denk aan een stuk ruitjespapier dat op een tafel voor je ligt; de lijnen die naar en van je af wijzen zijn de Y-as en de horizontale lijnen zijn nog steeds de X-as. Neem nu een potlood en plaats de punt in het midden van het papier met de gum recht omhoog naar het plafond. Gefeliciteerd, je hebt zojuist de Z-as gemaakt. De Z-as is wat ons hoogte geeft in de driedimensionale ruimte.

Stel je voor dat er een vlieg in je badkamer zit en dat de vloer en muren van de badkamer zijn bekleed met identieke vierkante tegels. In theorie zou je kunnen bepalen waar de vlieg zich precies in de kamer bevindt door te identificeren over welke vloertegel hij vliegt - de X, Y-as - en over welke tegel op de muur hij vliegt - de Z-as. Als je je dat zou kunnen voorstellen, dan heb je het proces nagebootst dat wiskundige Rene Descartes bedacht toen hij, volgens de legende, het Cartesiaanse systeem voor grafieken creëerde.

Een 5-assige machine die een onderdeel manipuleert om de complexe sneden te maken.

Twee Meer assen

Dus we hebben drie assen uitgelegd - hoe zit het met de laatste twee? De eerste drie zijn zo praktisch, waar zouden we er nog twee voor nodig hebben? Stel je een stuk ruitjespapier voor met het potlood in het midden ervan. Prik nu een gaatje in het papier en trek het halverwege het potlood omhoog. Draai en kantel het papier (bij voorkeur is het papier stijf zodat het niet door de zwaartekracht gaat hangen). Als je dat doet, werk je eigenlijk in zes assen!

Wanneer u het papier rond het potlood draait (de Z-as), repliceert u de C-as. Door het papier te kantelen zodat de rand naar u toe omhoog of omlaag gaat, wordt de A-as gerepliceerd en door het papier te kantelen zodat de linker- en rechterkant omhoog en/of omlaag gaan, wordt de B-as gerepliceerd. Vijf- en zes-assige bewerking doet hetzelfde! Machines met vijf assen kunnen het werkstuk verplaatsen en manipuleren, zodat het gereedschap toegang heeft tot verschillende delen van het stuk en het in vijf assen kan vormen om stukken zoals turbines te maken zonder het stuk van de ene machine naar de andere te verplaatsen. Zes-assige machines zorgen ervoor dat de kop dynamischer rond het werkstuk kan bewegen. Bewerking met zes assen zorgt voor een groter bewegingsbereik, maar het kan soms overbodig zijn voor taken waarvoor de zesde as niet nodig is.
