Gereedschapsslijpen voor de CNC-machinegereedschapsindustrie

Een gereedschaps- en freesslijpmachine wordt gebruikt om frezen, gereedschapsbits en tal van andere snijgereedschappen te slijpen. Gereedschapsslijpen is een subspecialiteit van het grotere gebied van slijptechnologie, waarvoor schuurmiddelen of aangepaste slijpschijven nodig zijn om een ​​werktuigmachine opnieuw te slijpen. Gereedschaps- en freesslijpmachines voeren verschillende slijpbewerkingen uit:oppervlakken, cilinders of complexe vormen.

Constructie

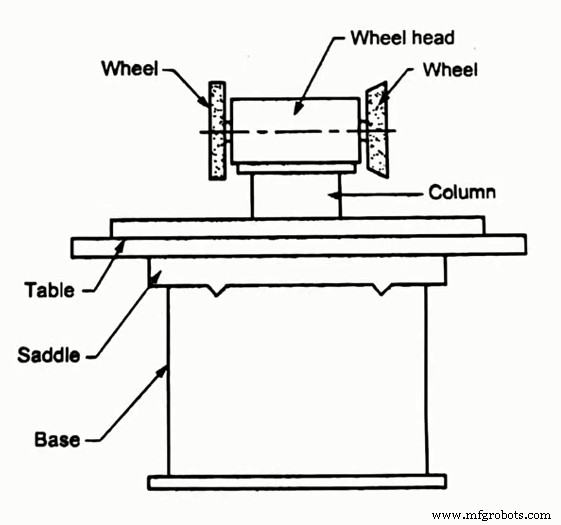

Afb. 1 Algemene configuratie, beste werktuigbouwkunde

De algemene configuratie van een gereedschaps- en freesslijpmachine wordt getoond in Fig. 1 Het heeft een basisstructuur die lijkt op een draaibank, behalve dat de draaikop is uitgerust met een slijpschijf in plaats van een klauwplaat. Een bevestiging (meestal een spankop of een bankschroef) wordt op de werktafel gemonteerd om het snijgereedschap vast te klemmen.

Dwarsschuifbare werktafel

De werktafel is een kruistafel met groeven op het zadel. Door de groeven kan het armatuur over de tafel bewegen om de positie van het snijgereedschap aan te passen. De positionering van snijgereedschappen is belangrijk bij het slijpproces van gereedschap, omdat het de slijpresultaten op elk punt en oppervlak van het gereedschap beïnvloedt.

Het slijpproces kan zowel in de lengte- als in de breedterichting worden gemanipuleerd. Naast de werktafel kan de wielkop op sommige modellen in het horizontale vlak draaien om meer slijpdimensie te bieden. Met deze extra vrije ruimte kan de machine meer soorten frezen verwerken.

Gereedschapsslijpassen

Een typische cross-slide werktafel kan twee assen bieden:de lengte- en breedteas (X- en Y-as). Een draaibare klauwplaatstandaard zorgt voor een extra rotatie-as (A-as). Deze drie assen bedekken het gezicht en de zijkanten van een snijgereedschap. Met de zwenkwielkop wordt een andere slijpas ingeschakeld (C-as).

Op een handgereedschap en freesslijpmachine worden de bewegingen langs deze assen door de operator gestuurd. Op een CNC-gereedschapslijpmachine worden deze bewegingen door de computer aangestuurd. Het handmatige gereedschapsslijpproces heeft (meestal) slechts drie tot vijf slijpassen, terwijl zijn CNC-tegenhanger meer dan vijf assen kan hebben.

Handmatig versus automatisch

Het uitvoeren van een gereedschapslijpproces met een handbediende machine vereist een hoog niveau van vaardigheid. Het begrijpen van het type slijpschijf en het materiaal van de snijbit is belangrijk omdat dit het slijpproces beïnvloedt. Het begrijpen van de gereedschapsgeometrie is ook nodig omdat deze de voedingshoek en slijpas bepaalt.

Aan de andere kant is het proces dat wordt uitgevoerd op een automatische gereedschap- en freesslijpmachine eenvoudiger. Alle parameters die met het proces te maken hebben, zijn voorgeprogrammeerd met een CNC-systeem. Bij een semi-automatische machine wordt het verwisselen van de slijpstenen en het laden van de freesbits gedaan door de operators. Het slijpen van CNC-gereedschappen wordt uitgevoerd in werkplaatsen die een groot aantal gereedschappen met identieke specificaties verwerken.

CNC-gereedschapslijpmachine of snijslijpmachine

Moderne gereedschaps- en freesslijpmachines zijn meestal uitgerust met een CNC-systeem en meerassige slijpfuncties. CNC-gereedschaps- en freesslijpmachines verbeteren de efficiëntie met andere functies, zoals automatisch laden van gereedschap, de mogelijkheid om meerdere slijpschijven te ondersteunen, automatisering op hoog niveau, meting in de machine en compensatie. Hieronder vindt u een video waarin de kenmerken van een uiterst nauwkeurige CNC-tool en freesslijpmachine worden getoond.

Hoge precisie CNC-gereedschaps- en snijmolen, Makino Seiki Co

De meting in de machine (1:19) met behulp van een tastsysteem of lasertechnologie maakt het mogelijk om de snijgereedschappen te herstellen. Bij normaal gebruik kunnen snijkanten slijten en/of schilferen. De geometrische kenmerken van snijgereedschappen kunnen automatisch worden gemeten binnen de CNC-gereedschapslijpmachine.

Met het CNC-systeem is het mogelijk om het proces en het voltooide onderdeel met de software te simuleren. Het kan ook mogelijke mechanische botsingen detecteren. Deze functies maken de optimalisatie van het proces mogelijk. Snijgereedschappen gemaakt van extreem harde en exotische materialen zijn geen probleem voor de huidige CNC-gereedschapslijpmachines, en meerassige modellen zijn in staat om vrij complexe geometrieën te slijpen.

Typen gereedschap slijpen

Er zijn tegenwoordig verschillende soorten gereedschappen en frezen in de verspanende sector. Eén machine kan niet al deze gereedschappen verwerken. Daarom hebben gereedschaps- en freesslijpmachines zich ontwikkeld tot typen om bepaalde gereedschappen te reviseren. Hieronder staan ​​de gebruikelijke gereedschapsslijpmachines.

Radius-slijpmachine

De radiusslijper (of radiusgereedschapslijper) wordt gebruikt om sferische oppervlakken te slijpen. Hier is nog een video die laat zien hoe radiusslijpen werkt. Het gereedschap draait op het draaipunt van het gereedschap zodat de hoekradius van de snijpunt kan worden geslepen.

Hoekradius &kogelneusslijpen, Cuttermasters

Tijdens een radiusslijpproces wordt de wielkop stilgezet. De gereedschapshouder op de werktafel heeft een verticale rotatie-as. Als het gereedschap is ingesteld op het draaipunt, begint het proces. Terwijl het slijpwiel draait, maalt het de tooltip. Het gereedschap draait op het draaipunt en heeft de hoekradius geslepen.

D-bit Grinder

Een D-bitsnijder is een enkelpunts snijgereedschap zonder tanden en groeven. De D-bit grinder is bedoeld voor de productie van deze enkelpuntsfrezen. Dit type frees wordt gebruikt om lange rechte gaten te maken en wordt tegenwoordig vervangen door CNC-bewerkingscentra. De machine is niet in staat om boren met standaard profielen of convexe of spiraalvormige profielen te slijpen.

Boorslijpen:Universal Tool &Cutter Grinder AKA D Bit Grinder, Projects Down Under
