LM311-equivalent:de ultieme gids

Differentiële comparators zijn elektronische apparaten die twee stromen of spanningen vergelijken voordat een groter digitaal signaal wordt afgegeven. Ze hebben meestal een high-gain differentiële versterker en werken het beste in apparaten die analoge signalen digitaliseren en meten, zoals ADC's. Een klasse van comparators omvat een Op-amp-spanningscomparator zoals LM311 IC. We bespreken de pinout, functies, toepassingen, circuitvoorbeelden en LM311-equivalent in het artikel van vandaag.

Een op-amp-vergelijker

Wat is LM311?

LM311 is een kosteneffectieve spanningsvergelijker die algemeen wordt toegepast in verschillende vergelijkingscircuits zoals waterlekdetectie en lichtregeling. Het zit meestal in 8-pins pakketten.

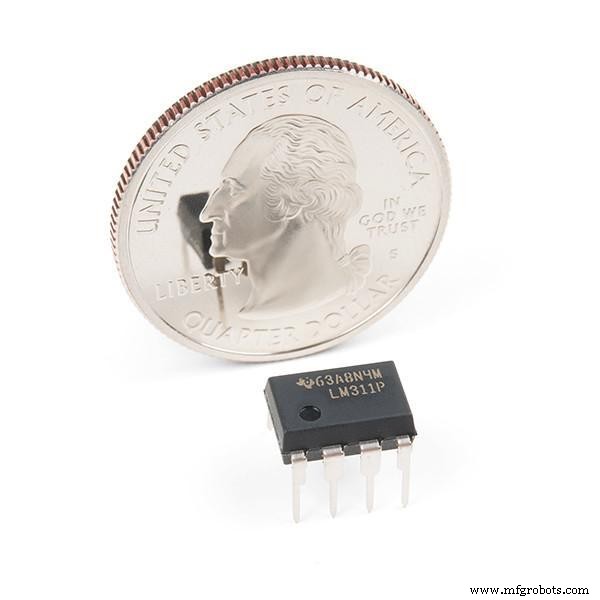

LM311-chip

LM311-pinconfiguratie

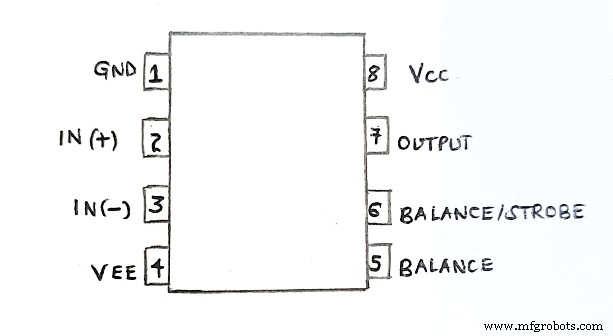

LM311 pinout

De LM311 heeft in totaal acht pinnen, zoals we hieronder zullen bespreken;

Pin1/Emit out / emitter output pin; Het functioneert als de transistor-emitterpen van de uitgang.

Pin2/ Niet-inverterende invoerpin (IN+); Het biedt een variabele spanning ter vergelijking.

Pin3/inverterende ingang (IN-); Hij krijgt een vaste spanning die je vergelijkt met de variabele spanning.

Pin4/Grond (VCC-); Het maakt verbinding met de aarde van het systeem. Ook kunt u hier een negatieve spanning aanleggen.

Pin5/ Balanspin; Het schakelt de DC-offset-spanning uit. Het vereist ook een lage ingangsstroom bij de offset en bias.

Pin6/ Strobe-ingang / Balans; Het schakelt de eindtrap uit.

Pin7 / COL OUT / Collector-uitgangspin; Het werkt als de collectoruitgang van de transistor.

Pin8/VCC+; Het levert een bedrijfsvoedingsspanning tot +15V aan de Op-Amp.

LM311 IC-functies / technische specificaties

Enkele technische specificaties en chipkenmerken van de LM311 omvatten;

• Ten eerste heeft het een breed voedingsbereik. De dubbele voeding varieert bijvoorbeeld van ±2,5V tot ±15V, terwijl de enkele voeding varieert van 5V tot 30V.
• Vervolgens kunt u de uitvoer en invoer isoleren van de aarde van het systeem.
• Ten derde kan het de meeste MOS- en TTL-belastingen aan, omdat het een ontwerp met een laag stroomverbruik heeft.
• Het kan ook belastingen aansturen tot 50mA en 50V.
• Het heeft stroboscoopfunctionaliteit en offsetbalans.
• Bovendien kan het een betrouwbare werking bieden door de enkele voeding voor de twee op-amps.
• Je kunt het vinden in 8-pins PDIP-, 8-pin SOIC-, 8-pin SO- en 8-pins TSSOP-pakketten.
• Ten slotte is de maximale stroom van de VCC+-pin 7,5 mA.

LM311 Equivalent ICS

Vaak fungeren NTE922 en LT111A als perfecte equivalenten van LM311. U kunt ook een alternatieve comparator Op-Amp IC gebruiken, zoals LM324, LM339, LM211, OP07, LM111, LM358 of LM741.

LM358 IC

Waar kunt u de LM311 Comparator Operational Amplifier gebruiken？

Over het algemeen helpt de LM311-comparator Op-Amp elektronische apparaten bij het vergelijken van spanningen. Het voordeel ten opzichte van andere spanningsvergelijkers is het opnemen van een uitgangstransistor in zijn pakket. Bovendien kan de hardware de emitter en collector van de transistor besturen, waardoor het ideaal is voor veel toepassingen.

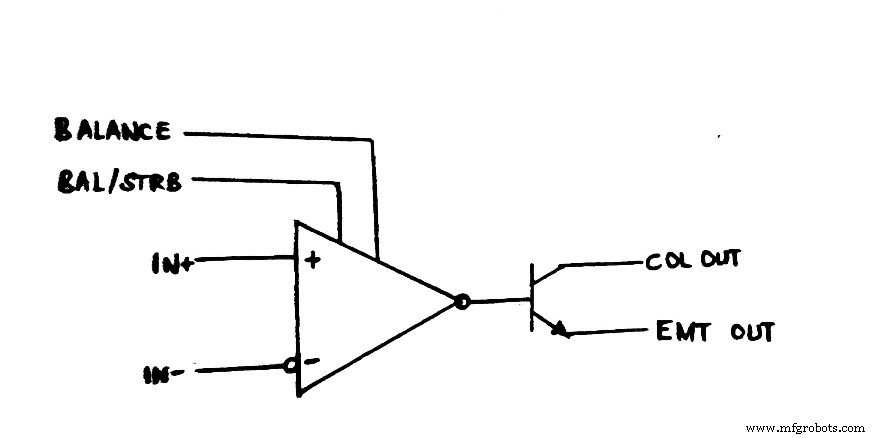

Een vereenvoudigd schematisch diagram van LM311

Zoals we hebben gezien, kan de transistor belastingen aansturen zoals MOS-, RTL- en TTL-belastingen tot 50mA en 50V. U kunt de transistor verder gebruiken om de belasting te isoleren van de systeemaarde.

Hoe LM311 IC te gebruiken？

We gaan nu enkele projecten presenteren die een LM311 IC-spanningsvergelijker gebruiken.

Warmtesensor met LM311 IC

Circuitdiagram

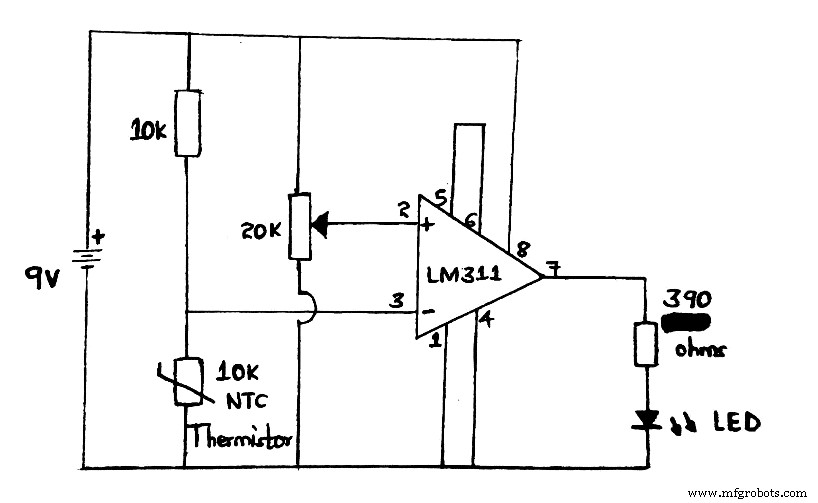

Een basisschema van een warmtesensor met LM311 IC

Circuit uitleg

• De LM311 staat in de vergelijkingsmodus.
• Verder heeft het passieve componenten zoals een 10K (negatieve temperatuurcoëfficiënt) NTC-thermistor die werkt als een warmtesensor.
• Vervolgens stelt de 20K variabele weerstand in het circuit het aanbevolen warmteniveau in.
• De LED-lamp fungeert als LM311-uitgang.
• Wanneer de warmte stijgt tot het vooraf ingestelde niveau rond de thermistor, licht de LED op vanwege de verhoogde LM311 IC-output.

LM311 Lichtcontrollercircuit

Circuitdiagram

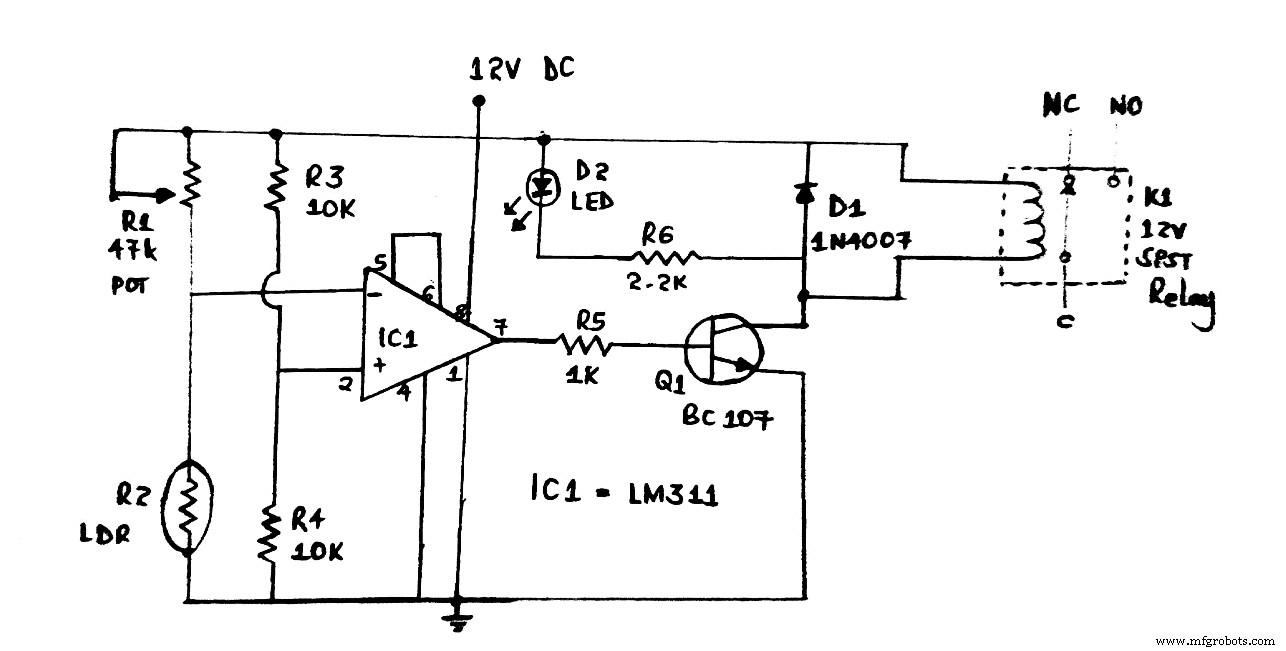

De Stroomschema van de LM311-lichtcontroller

Circuit uitleg en werking

• Er is een spanningsvergelijker-IC, d.w.z. LM311.
• Dan hebben we weerstanden R4 en R3 op de niet-inverterende ingang van IC1 die een referentiespanning van 6V produceert.
• Als er een lage comparatoruitgang en een hoog potentieel van de inverterende ingangsaansluiting is, wordt Q1 niet ingeschakeld zoals verwacht. Dan werkt het relais niet. De weerstand treedt op omdat de weerstand van de fotoresistor meer megaohm bereikt in het donker.
• Integendeel, een hoge comparatoruitgang en een lage inverterende ingangsaansluiting zetten de Q1 aan terwijl het relais wordt aangestuurd. Op dat moment is de weerstand van de fotoweerstand ongeveer 5-10K. Het aanpassen van de LM311-ingang +- resulteert in een tegenovergestelde uitkomst.
• Ten slotte, als je R1 aanpast, kun je het verlichtingsniveau instellen om het relais aan te sturen.

Toepassingen van LM311

Ze omvatten;

• Oscillator elektronische circuits,
• Automatiseringsprojecten,
• Voedingen,
• Elektrische apparaten,

(wasmachine – type elektrisch apparaat)

• Hoogspanningsbeveiliging/waarschuwing,
• Piekspanningsdetector,
• Eindversterker schakelen,
• Vrijlopende mulltivibrator,
• Nuldoorgangsdetector,
• Aandrijfmotoren, lampen, relais, enz., vaak minder dan 50 mA, en
• Spanningsvergelijkercircuits.

Conclusie

Al met al is de LM311 een snelle differentiële comparator die wordt gebruikt voor logische bewerkingen waarbij spanningen moeten worden vergeleken. Het bovenstaande artikel heeft u de functies ervan verder laten zien en hoe u deze in projecten kunt toepassen. Voor meer informatie kunt u echter contact met ons opnemen.
