Leer kabels en harnassen documenteren met E3.cable

In dit artikel kunt u zien hoe u kunt werken met verschillende weergaven van connectoren voor kabel- en kabelboomprojecten met E3.cable. Het project kan op verschillende manieren snel en intelligent worden gedocumenteerd. Bekijk het artikel met volledige video en optimaliseer uw processen met E3.series!

Invoegen van connectoren en draden

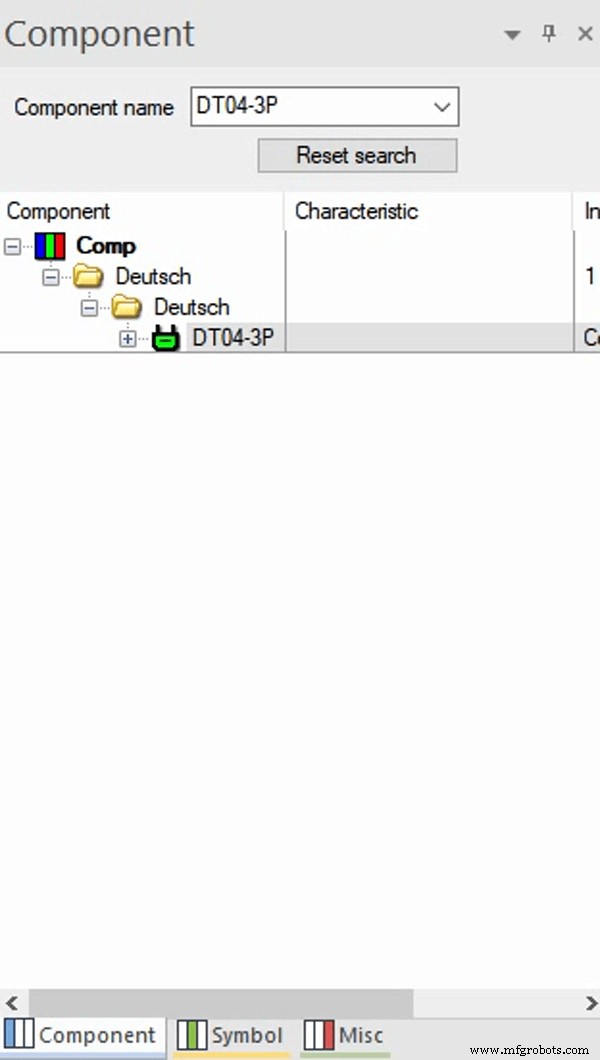

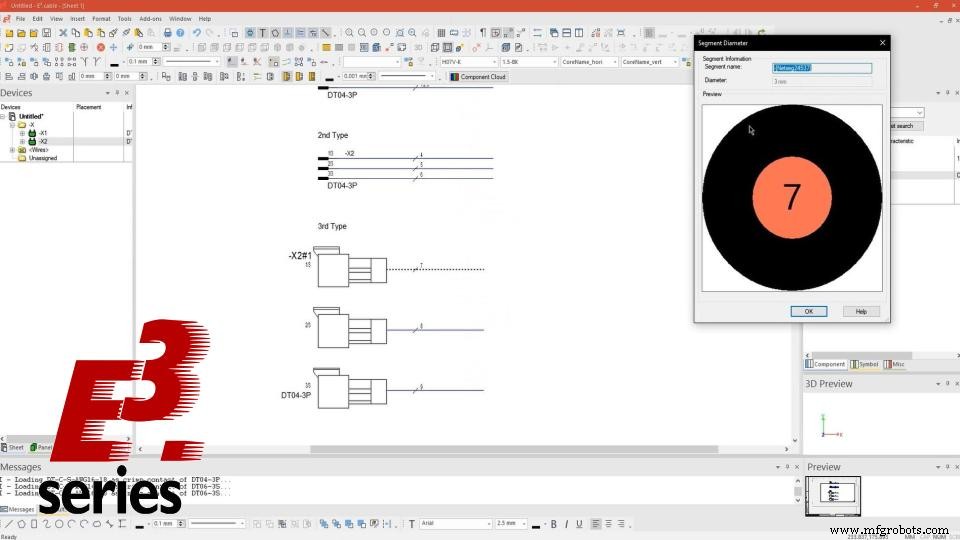

Het proces begint met het inbrengen van connectoren op het projectblad. Om dit te doen, kunnen componenten eenvoudig uit de bibliotheek worden gesleept en als apparaten aan het werkblad worden toegevoegd. Vervolgens worden verbindingen gemaakt met de "C"-toets of met de verschillende opties die beschikbaar zijn in de bovenhoek van de interface. Vervolgens worden de standaarddraden ingebracht en kan de diameter van de segmenten worden bekeken in de optie "Segmentdiameter".

De gebruikte connector is "DT04-3P" en de standaard draden zijn "H07V-K" en "1.5-BK".

Probeer NU de toonaangevende E-CAE E3.series tool ter wereld met technische trainingscursussen!

Klik op de banner hieronder

Verschillende soorten weergaven

Een enkele lijnweergave kan worden gemaakt door het onderdeel te slepen.

Weergave met meerdere regels gebruikt de optie "Plaats enkele pinnen".

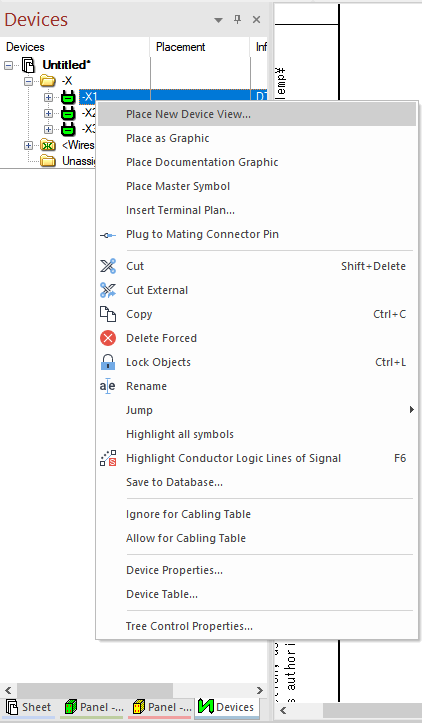

De andere weergaven kunnen worden toegevoegd door naar de apparaattabel van het project te gaan en, door met de rechtermuisknop op de gewenste connector te klikken, de optie "Plaats nieuw apparaatweergave" te kiezen.

Bekijk de volledige video

Abonneer je hier op ons YouTube-kanaal voor meer technische video's.

E3.cable en E3.schematic

Het is mogelijk om onder andere het zijaanzicht, het vooraanzicht en 3 tafelopties te selecteren. Het belangrijkste verschil tussen E3.schematic en E3.cable is onder andere het creëren van multiline views voor connectoren.

Lees meer over de mogelijkheden van deze E3.series module via onderstaande link:E3.cable.
