Hysteresis-gebaseerd Arduino-temperatuurregelsysteem

Componenten en benodigdheden

Apps en online diensten

• Arduino IDE

Over dit project

Het project

We willen de werking van een temperatuurregelsysteem demonstreren met behulp van hysteresis.

Componenten

De gebruikte componenten zijn hierboven weergegeven.

Temperatuurregeling

Het project voert een temperatuurregeling uit. We modelleren de volgende situatie:

Het systeem start en toont de temperatuur. Als de temperatuur 25°C bereikt, gaat de groene LED aan (airconditioning aan) en de ruimte begint te koelen tot de temperatuur daalt tot 23°C. Dan schakelt de airconditioning uit (rode LED) tot de temperatuur weer stijgt.

Een video toont de werking van het systeem.

Code

Temperatuurregeling (Arduino)

/*By Alexis Santiago Allende */ /*Last update: 12/03/2017*/
#include "DHT.h"
#include <LiquidCrystal.h>
#define DHTPIN 12
#define DHTTYPE DHT22
DHT dht(DHTPIN, DHTTYPE);
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);
boolean a=LOW,b=HIGH;
float h=0,t=0;
const int ledPin = 3;
const int ledPin2 = 2;
long previousMillis = 0;
long interval = 2000;

void setup() {
  lcd.begin(16, 2);
  lcd.setCursor(0,0);
  pinMode(ledPin, OUTPUT);
  pinMode(ledPin2, OUTPUT);
  dht.begin();
  digitalWrite(ledPin2,LOW);
  digitalWrite(ledPin,LOW);
  lcd.print("Tempera:");
  lcd.setCursor(0,1);
  lcd.print("Humedad:");
}

void loop() {
  unsigned long currentMillis = millis();
  if(currentMillis - previousMillis > interval) {
    previousMillis = currentMillis;
    h = dht.readHumidity();
    t = dht.readTemperature();
    lcd.setCursor(10,0);
    lcd.print(t);
    lcd.setCursor(10,1);
    lcd.print(h);

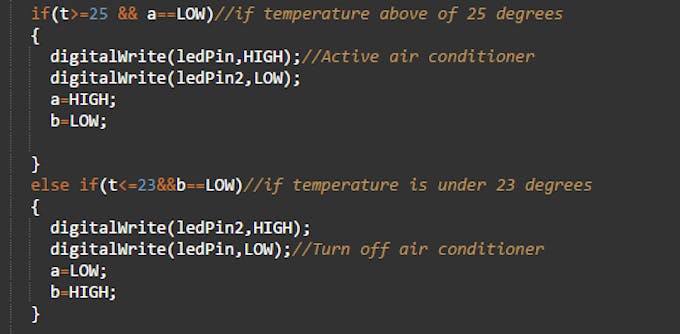

    if(t>=25 && a==LOW) {
      digitalWrite(ledPin,HIGH);
      digitalWrite(ledPin2,LOW);
      a=HIGH; b=LOW;
    } else if(t<=23&&b==LOW) {
      digitalWrite(ledPin2,HIGH);
      digitalWrite(ledPin,LOW);
      a=LOW; b=HIGH;
    }
  }
}

Schema's

Aansluitschema voor het hysteresis-gebaseerde temperatuurregelsysteem.
