Slimme spaarpot bouwen: Muntenacceptor besturen met Arduino Nano

Onderdelen en benodigdheden

Apps en online diensten

• Arduino IDE

Over dit project

Het doel van dit project is code te schrijven om een muntenacceptor met Arduino te besturen, zodat het in andere projecten gebruikt kan worden. Het specifieke project dat ik in gedachten had was een balansbewuste spaarpot voor mijn dochter.

Code

// Mario's Ideas
// Muntenacceptor besturen met Arduino
#include
#include
#include

// Module-aansluitpinnen (digitale pinnen)
#define CLK 3
#define DIO 4
TM1637Display display(CLK, DIO);

// Variabelen voor impulsmeting
int i = 0;                 // Interval tussen impulsen
int impulsCount = 0;       // Aantal gedetecteerde impulsen
float total_amount = 0;    // Totaal bedrag ingegooide munten

void setup() {
  Serial.begin(9600);
  display.setBrightness(0x0f);
  // Interrupt op pin D2 (interrupt 0) bij vallende flank
  attachInterrupt(0, incomingImpuls, FALLING);
  EEPROM.get(0, total_amount);
  display.clear();
}

void incomingImpuls() {
  impulsCount++;
  i = 0;
}

void loop() {
  i++;
  Serial.print("i=");
  Serial.print(i);
  Serial.print(" Impulsen:");
  Serial.print(impulsCount);
  Serial.print(" Totaal:");
  Serial.println(total_amount);

  // Na 30 loops (ongeveer 30ms per loop) evalueren we het aantal impulsen
  if (i >= 30 && impulsCount == 1) {
    total_amount += 2.0;      // 2 euro
    impulsCount = 0;
    EEPROM.put(0, total_amount);
  }
  if (i >= 30 && impulsCount == 2) {
    total_amount += 1.0;      // 1 euro
    impulsCount = 0;
    EEPROM.put(0, total_amount);
  }
  if (i >= 30 && impulsCount == 3) {
    total_amount += 0.5;      // 50 cent
    impulsCount = 0;
    EEPROM.put(0, total_amount);
  }
  if (i >= 30 && impulsCount == 4) {
    total_amount += 0.2;      // 20 cent
    impulsCount = 0;
    EEPROM.put(0, total_amount);
  }
  if (i >= 30 && impulsCount == 5) {
    total_amount += 0.1;      // 10 cent
    impulsCount = 0;
    EEPROM.put(0, total_amount);
  }

  // Weergave op 4-digit display met decimaal punt
  if (total_amount < 10)
    display.showNumberDecEx(total_amount * 10, 0b10000000, true, 2, 2);
  else
    display.showNumberDecEx(total_amount * 10, 0b00100000, false, 4, 0);
}

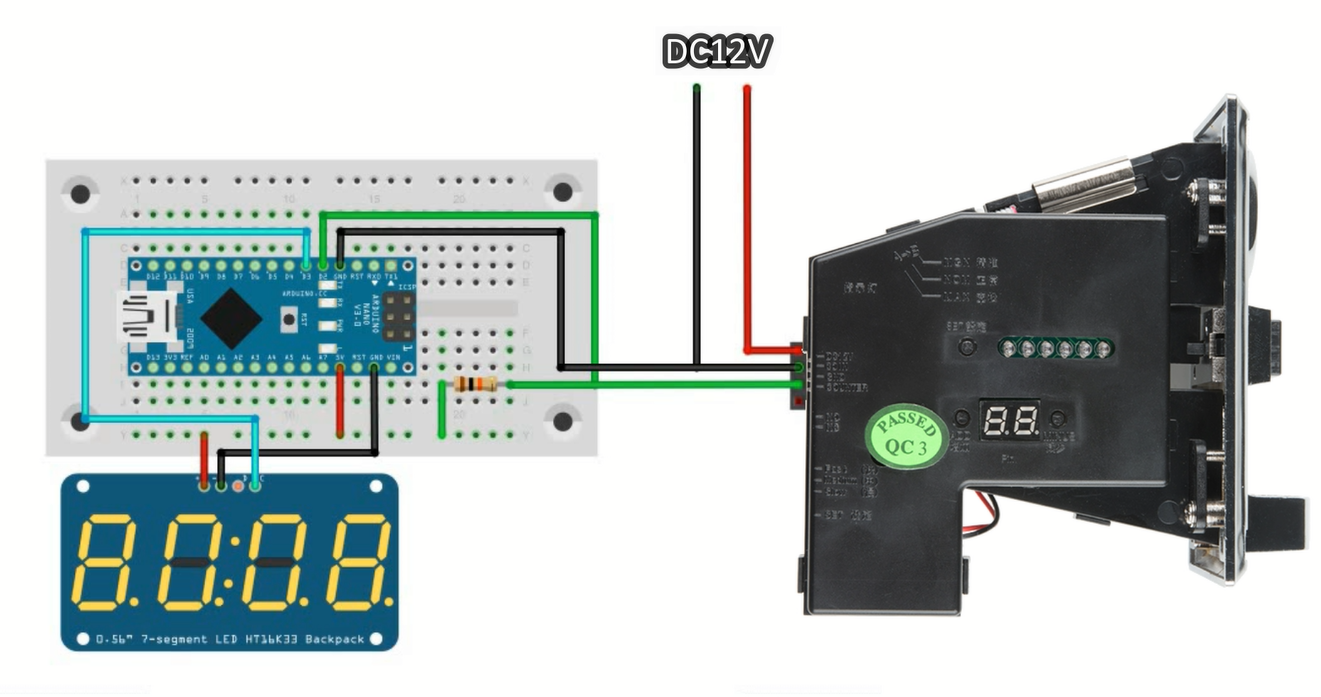

Schema
