Beveiliging van alarmsystemen testen met Arduino en RF-modules

Onderdelen en benodigdheden

• 1x Arduino UNO
• 1x Set jumper wires
• 1x 433 MHz ASK RF zender/ontvanger set

Hulpmiddelen

• USB-kabel
• Computer

Apps en online diensten

• Arduino IDE

Over dit project

Overzicht

De meeste alarmsystemen en RF-apparaten werken op twee frequenties: 315 MHz en 433 MHz. De signalen zijn meestal gemoduleerd met FSK (Frequency Shift Keying) of ASK (Amplitude Shift Keying).

• FSK: codering door snelle frequentiewisseling (0 en 1 hebben verschillende frequenties).
• ASK: codering door amplitudewisseling (geen amplitude voor 0, maximum voor 1).

In deze test gebruikt het alarmsysteem 433 MHz ASK-modulatie (de meest voorkomende). We proberen het signaal te kopiëren en klonen met een Arduino Uno en twee modules: één voor ontvangen, één voor zenden. De modules kosten vaak minder dan een dollar per paar.

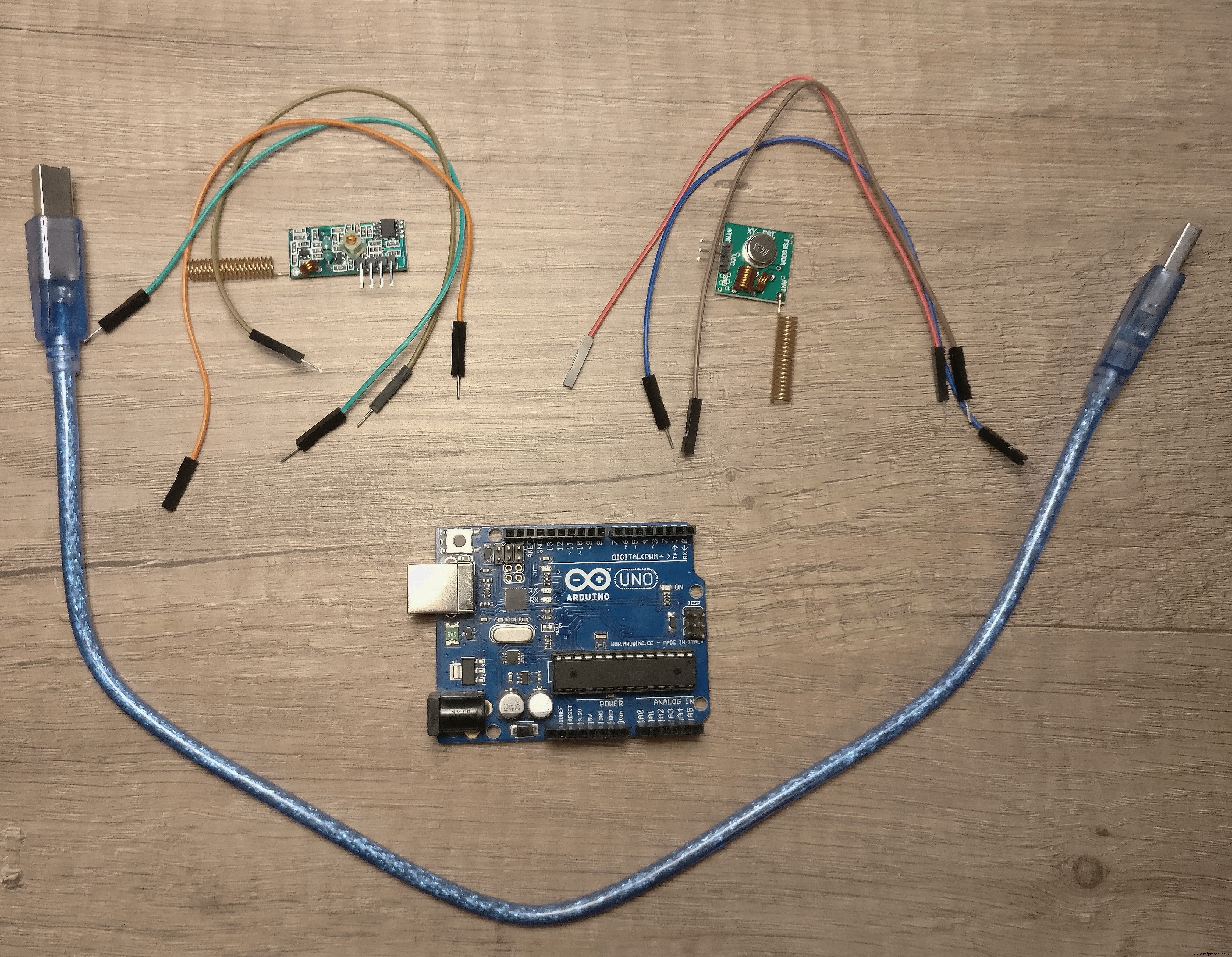

Wat we nodig hebben

1. Arduino UNO
2. USB-kabel
3. 6x man-vrouw breadboard kabels
4. Een paar 433 MHz ASK RF-modules
5. Een paar 433 MHz antennes
6. Computer met Arduino IDE
7. RemoteSwitch-bibliotheek (download hier)

Aansluiten

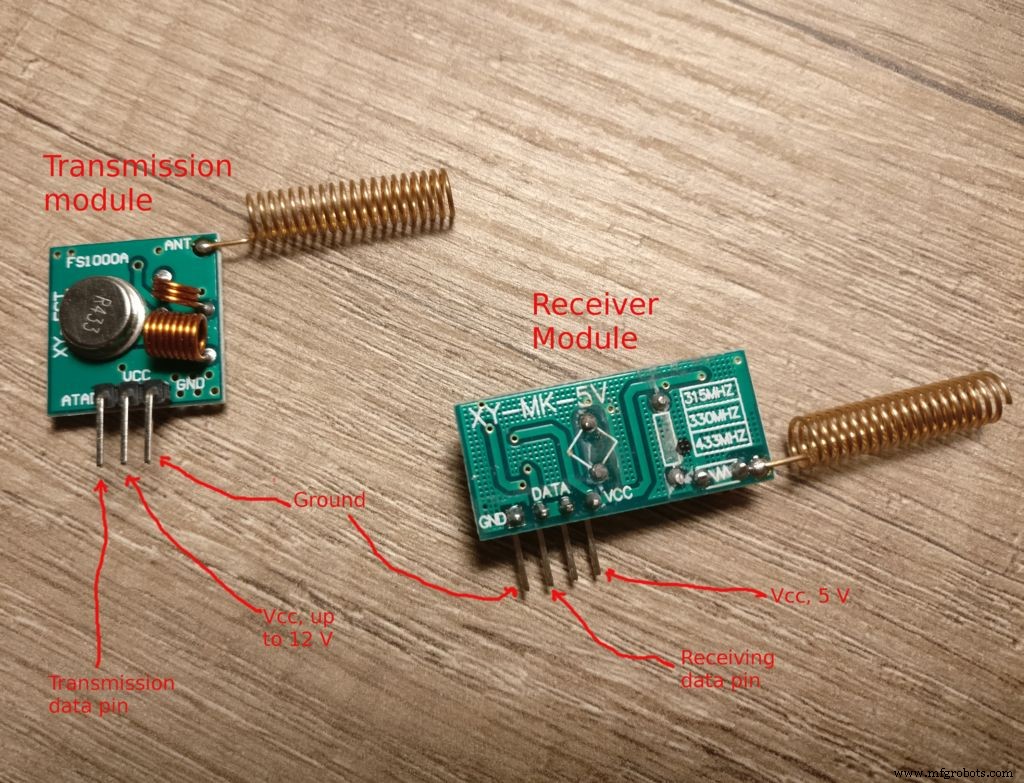

1. De zender (vierkante module): GND, VIN en digitale pin 11 van de Arduino.
2. De ontvanger (rechthoekige module): GND, 5V en digitale pin 2.
3. USB-kabel aan de Arduino.

Zie de bijgevoegde afbeeldingen en video voor details over pin-identificatie.

Code uploaden

1. Download en installeer de RemoteSwitch-bibliotheek.
2. Selecteer de Retransmitter-sketch en upload deze.

Na het uploaden luistert de sketch naar 433 MHz signalen en speelt ze na 5 seconden af. Zo kun je met goedkope componenten en weinig moeite signalen van een afstandsbediening of sensoren klonen.

Storing voorkomen

Een aanvaller kan een klein apparaat in de buurt van je huis plaatsen om signalen op te nemen en later af te spelen om het alarm uit te schakelen.

Hoe bescherm je jezelf?

• Kies een alarmsysteem met versleuteling en rolling codes voor afstandsbedieningen en sensoren.
• Sommige systemen bieden een alternatief alarm via SMS of spraakoproep; dat is veiliger en niet te klonen.

Andere tips bij aankoop van een alarmsysteem:

1. Gebruik een alarm met Ethernet-aansluiting voor e-mail/internet-berichten; zorg dat de kabel onbereikbaar is (begraven of verborgen).
2. Plaats de centrale unit in het midden van het huis, zodat jamming minder effectief is.
3. Bewaar geen hoge waarden in huis, of verzeker ze.
4. Zoek systemen met versleuteling en rolling codes (herhaling van punt 1, essentieel).
5. SMS/spraakoproep-alarm is veiliger.
6. Monteer magnetische deurschakelaars op metaaloppervlakken (of een kleine ijzeren plaat).
7. Verstopt sensoren en het alarmsysteem zelf.
8. Kies microgolf-bewegingsmelder (moeilijker te misleiden).
9. Draadgebonden sensoren zijn de veiligste optie.
10. Installeer het systeem niet zelf; je kunt configuratiedetails missen.

Code

RemoteSwitch

Installeer de RemoteSwitch-bibliotheek en upload de Retransmitter-sketch:
https://github.com/hjgode/homewatch/tree/master/arduino/libraries/RemoteSwitch
