Vuur uit water

Over dit project

Dit is een project dat ik bijna precies 1 kalenderjaar op een laag pitje heb staan. Het zaadje werd geplant toen ik vorig jaar door de Harry Potter Studios toerde en zag dat een nep-open haard-effect vrij uitgebreid werd gebruikt.

Ik ben ook een fervent kijker van het Netflix-kanaal "Fireplace for your Home", dus ik realiseerde me uiteindelijk dat ik een van deze imitatievuren van mezelf nodig had. Dus hier zijn we nu!

Kijk eens wat ik heb samengesteld, en als die nieuwsgierigheid nog steeds brandt, lees dan verder voor instructies om dit project zelf te reproduceren.

Materialen

• Ultrasone mistmodule

• Computerventilator

• 4 x AA-batterijhouder

• Arduino Uno

• Draagbare Arduino-voeding

• NeoPixel-stick

• 3D-geprint moederbord

• Brandlogboeken (gevonden in lokaal bos)

• Snippers hout om een ​​stand te bouwen (te vinden op de plaatselijke schroothoop)

Instructies

De instructies hiervoor zijn eigenlijk vrij eenvoudig, eigenlijk hoef je alleen maar de materialen te pakken en ze allemaal in elkaar te zetten. Het enige technische deel is het solderen van de draden op de NeoPixel-stick en het uploaden van de code naar de Arduino. Dus laten we beginnen met de NeoPixel LED's.

Stap 1:Zorg dat de LED's werken

Begin met het downloaden en installeren van de NeoPixel Arduino-bibliotheek die hier te vinden is. Bereid uw NeoPixel-stick voor om op de Arduino aan te sluiten door draden te solderen aan de GND-, DIN- en VIN-kabels aan de onderkant van de stick.

Sluit nu GND aan op de GND-pin op je Arduino, VIN op de 5V-pin en DIN op Pin 6 op de Arduino. Als u de voorbeeldschetsen uitvoert die zijn opgenomen in de NeoPixel-bibliotheek, zouden de lichten moeten werken zoals verwacht.

Nu kunt u de brandspecifieke code uploaden die ik hier heb geschreven. Als je de NeoPixel hebt aangesloten op Pin 6, GND en +5V, zou je nu fel oranje lampjes moeten krijgen.

Stap 2:Monteer de "Fire Module"

Ik noem de basiseenheid van het vuur de Fire Module, die de ritssluitingscontainer beschrijft met het aangepaste deksel dat mist uit een gleuf leidt en plaats heeft voor veel van de componenten.

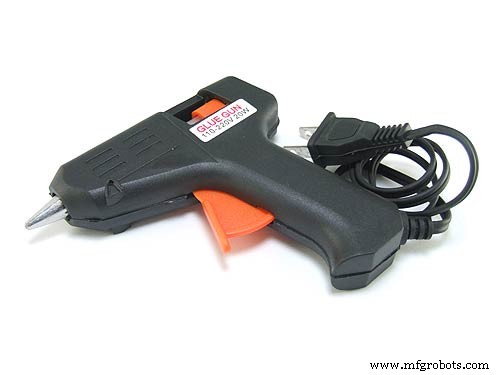

Het belangrijkste hier is dit 3D-model. Print of bestel er een. Als je het eenmaal hebt, knip je een gat in het ritssluitingsdeksel (dichtbij één rand wordt aanbevolen) en gebruik je je lijmpistool om alle randen af ​​​​te dichten.

Zodra het stevig en op zijn plaats is, lijm je de computerventilator in het vierkante gat en je arduino op het deksel waar je maar wilt.

Lijm de NeoPixel op de voorste rand van het 3D-model. Eenmaal voltooid zou het er ongeveer zo uit moeten zien:

Stap 3:Monteer

Nu heb je de essentie, je hoeft het alleen nog maar in elkaar te zetten. Leid het stroomsnoer voor de meneer door het gat in het moederbord en sluit het deksel. Zorg ervoor dat de mister rechtop staat en in water is ondergedompeld, anders komt er geen mist uit.

Zodra je mist hebt, voeg je stroom toe aan de Arduino via je voeding en de computerventilator uit het pakket van 4 AA-batterijen.

Nu zou je zoiets als dit moeten hebben (egg nog optioneel):

Stap 4:Presentatie

Dus je hebt het lef gedaan, nu moeten we aan de presentatie werken. Ik heb zojuist een rudimentair frame gemaakt, met een korte plank aan de voorkant en een hoger niveau aan de achterkant, zodat ik de "vlam" tussen de twee houtblokken kan richten.

Je kunt de sjabloon van mijn stukken hier zien, gevolgd door het eindproduct. Ik laat dit laatste deel grotendeels aan jou over, want mijn oplossing is zowel vrij eenvoudig als hacken. Een schoenendoos zou waarschijnlijk ook werken.

En dat is alles! Tijd om bij je nieuwe open haard te gaan zitten en te genieten.
